MOS管防电源反接电路
品慧电子讯使用MOS管实现的防电源反接电路，在电源正确接入时，电源正常对负载供电。在电源正负极反接时，断开负载电路，从而保护负载。下面讲解使用“P型”MOS管的防电源反接电路。
一、电路介绍

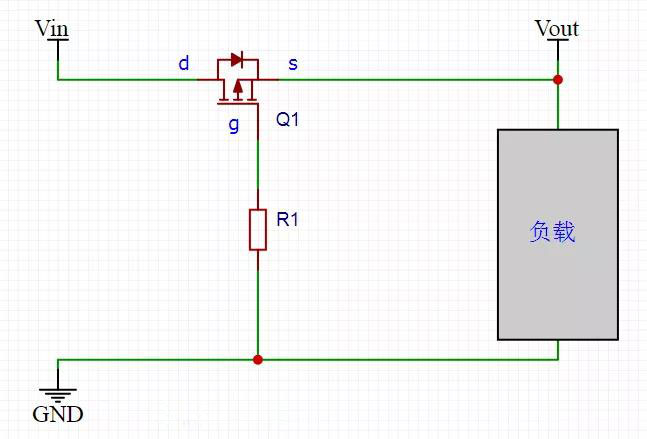

使用MOS管实现的防电源反接电路，在电源正确接入时，电源正常对负载供电。在电源正负极反接时，断开负载电路，从而保护负载。下面讲解使用“P型”MOS管的防电源反接电路。
二、电路分析（以Vin = 5V为例）
1、电源正确接入时
电源正常接入，也就是电源没有正负反接，此时电源正常对负载供电。

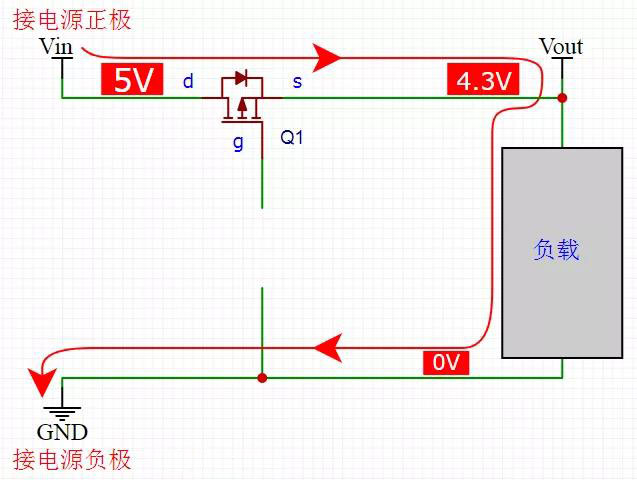

假设拿掉MOS管g极的电阻R1，此时MOS管将不导通，但Vin可以通过MOS管的体二极管对负载进行供电。
体二极管的压降约为 5V - 4.3V = 0.7V。
实际上MOS管的g极是有电阻R1的，MOS管的g极通过电阻R1接到电源负极的GND。
在MOS管导通前，Vin的电压依然通过MOS管体二极管串到Vout（也就是MOS管s极的电压）。

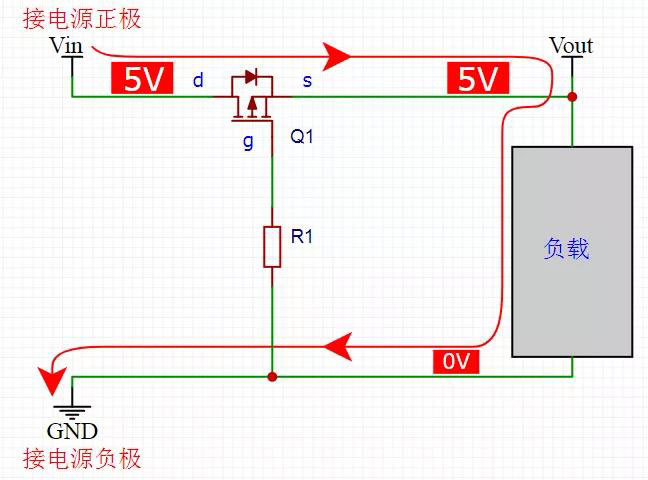

而当Vout从0上升到足够高时（往往不需要到4.3V），已经有足够大的Vgs电压将MOS管打开，最终各点的电压如下图。
此时Vgs= Vg - Vs = 0 - 5V = -5V。

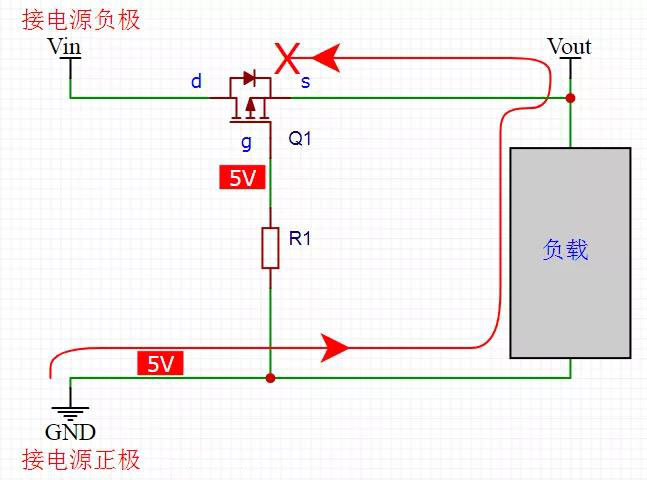

2、电源正负极反接时
由于MOS管g极电压为5V --> 所以Vgs电压大于0 --> MOS管不导通，且体二极管也反向截止 --> 电流不能形成回路 --> 负载被保护。
三、电路扩展

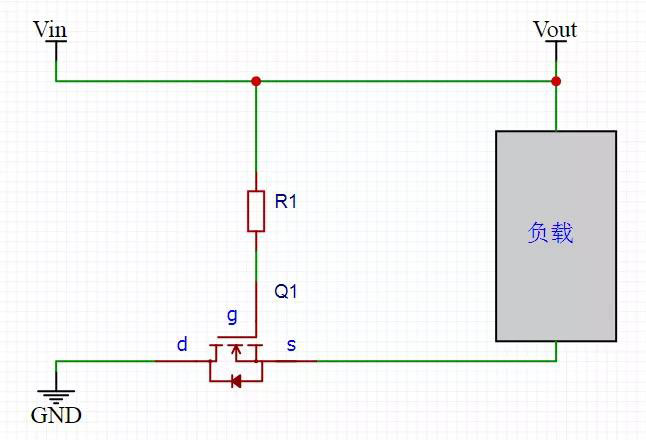

上述电路使用的是“P型”MOS管，也可以使用“N型”MOS管，电路如下。
具体原理请读者自己分析一下，和前面的分析类似。
四、最后
注意输入电源的Vin和GND之间不能用有极性的电容，不然电源正负反接时电容会损坏。

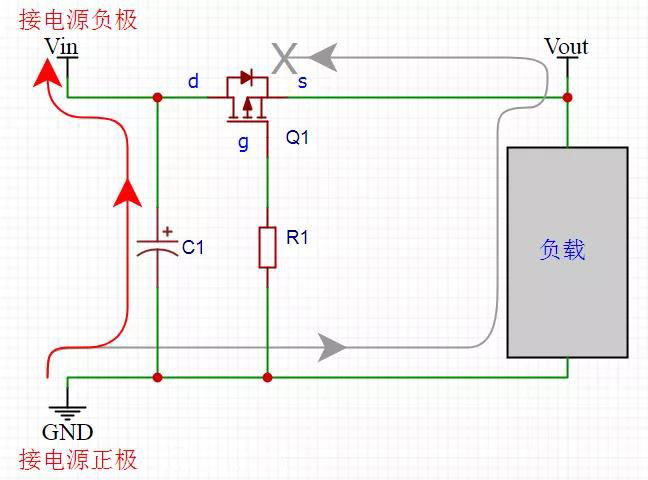

下图中，通过有极性的电容C1，形成了从GND到Vin的回路，所以C1会损坏。
（来源：硬件攻城狮）
