COFT控制模式的Buck LED驱动芯片中 COFF的配置和注意事项

随着汽车电子行业的快速发展，具有宽输入电压范围的高密度LED驱动芯片，被广泛应用于汽车类照明，包括车外前部和尾部照明、内部照明和显示屏背光照明。

LED驱动芯片按照调光方式可以分为模拟调光和PWM调光。模拟调光相对简单，PWM 调光相对复杂，但线性调光范围比模拟调光更大。LED驱动芯片作为一类电源管理芯片，其拓扑主要有Buck 和Boost。Buck电路的输出电流连续使其输出电流的纹波更小，要求的输出电容更小，更有利于实现电路的高功率密度。

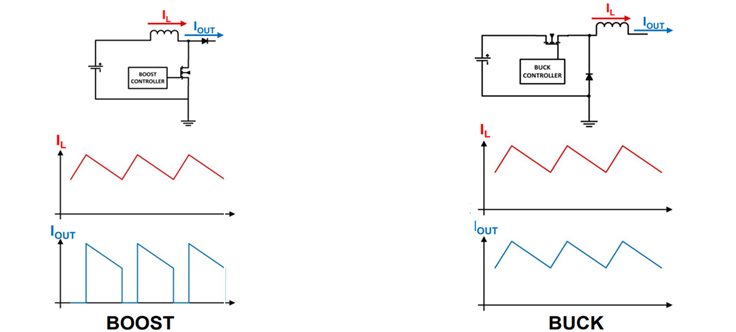

图1 输出电流 Boost vs Buck

LED驱动芯片常见的控制模式有电流模式 (CM)，COFT（controlled OFF-time）模式， COFT&PCM（peak current mode）模式。TI经典的LED驱动LM3409，TPS92515就是采用COFT控制。相比于电流模式控制，COFT 控制模式不需要环路补偿，有利于提高功率密度，同时具有更快的动态响应。

区别于其他控制模式，COFT控制模式的芯片具有单独的COFF Pin 脚用于关断时间的设置。本文基于典型的COFT控制的Buck LED驱动芯片，介绍对COFF的外部电路的配置和注意事项。

COFF的基本配置及注意事项

COFT模式的控制原理是当电感电流达到设置的关断电流大小时，上管关断，下管导通。此时关断时间恒定为t_OFF。当关断时间达到t_OFF后，上管再次导通。上管关闭后，其将保持恒定时间 (t_OFF) 关闭。t_OFF 由电路外围的电容 (COFF) 和输出电压 (Vo) 来设定。如图 2 所示。由于 ILED 受到严格的调节，在变化广泛的输入电压和温度下， Vo 将保持几乎恒定，从而产生几乎恒定的 t_OFF，可以利用Vo 来计算t_OFF。

图2. 关断时间控制电路和 t_OFF计算公式

需要注意的是，当选择的调光方法或者调光电路要求输出短路时，此时会发生电路无法正常启动的现象。此时电感电流纹波变大，输出电压变得非常低，远远小于设定的电压。当这种故障发生时，电感电流将以最大的关断时间工作。通常芯片内部设置的最大关断时间达到200us~300us。此时电感电流和输出电压貌似进入了一种打嗝模式，无法正常输出。图3所示TPS92515-Q1 在负载采用分流电阻器的时候，电感电流和输出电压的异常波形。

图4所示列举了三种可能引起以上故障的电路。当调光方式采用Shunt FET，负载选择分流电阻器，负载是LED开关矩阵电路的时候，都可能会使输出电压短路，而导致无法正常启动。

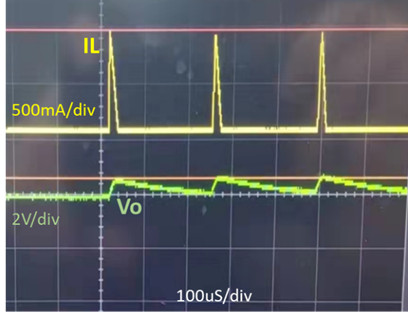

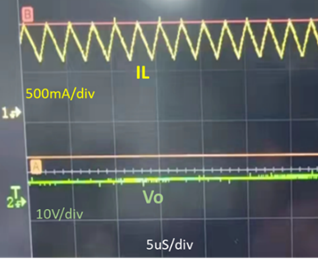

图3 TPS92515-Q1电感电流和输出电压（电阻器负载输出短路故障）

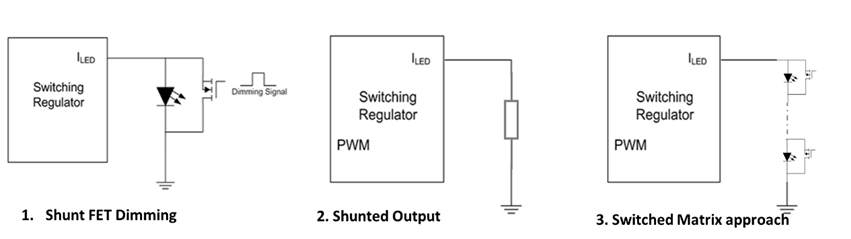

图4. 可能引起输出短路的电路

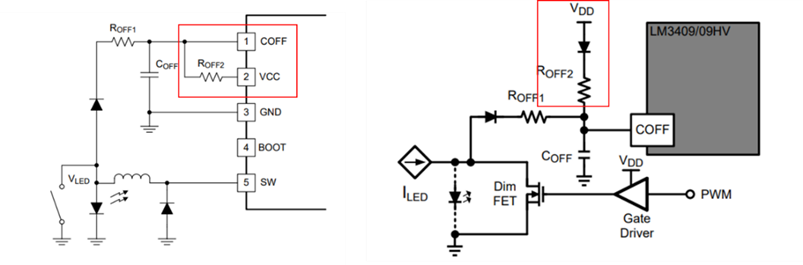

为了避免这种情况，即使输出短路的时候，仍需要一路额外的电压来给COFF进行充电。 VCC/VDD可以用作的并行电源为 COFF 电容充电，保持稳定的关断时间，并保持恒定的波纹。客户在设计电路的时候可以在VCC/VDD到COFF之间预留一个电阻ROFF2，如图5所示，有利于后期调试工作。与此同时，TI芯片的数据手册通常会根据芯片内部的电路给出具体的ROFF2的计算公式来方便客户对电阻的选择。
