面向电源电路的MLCC解决方案
品慧电子讯在车载领域，车载ADAS ECU和自动驾驶ECU等需要高级图像处理系统的CPU和FPGA，随着系统的高性能化和高功能化，需要高速运行和大电流驱动。另外，在ICT领域，服务器等需要大功率的成套设备则需要可支持大电流的电源配置。如上所述的高性能、高功能化系统的电源线就有着高速动作、大电流化的倾向。同时，需要使用因处理器小型化而降低的公称电压保持在较窄的容许范围内的电源配置。
本期推文将通过验证输出电容器的最佳构成来为您介绍面向电源电路的MLCC解决方案。
下面是固定负荷时和负荷变动时电压变动的公式和示意图。随着电流的大电流化（Δiout的增加）、高速动作化（dΔiout/dt的增加），负荷变动时的电压变动与固定负荷时的电压变动相比，变动幅度变大，为了将其控制到所希望的电压范围内，需要大容量、低ESR、低ESL的电容器构成。

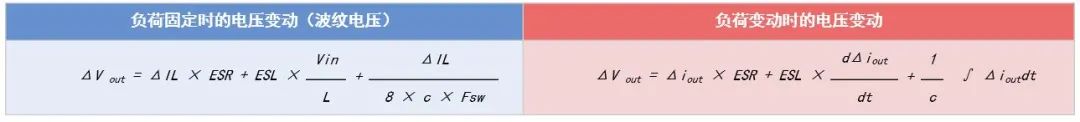

图1 电压变动计算公式

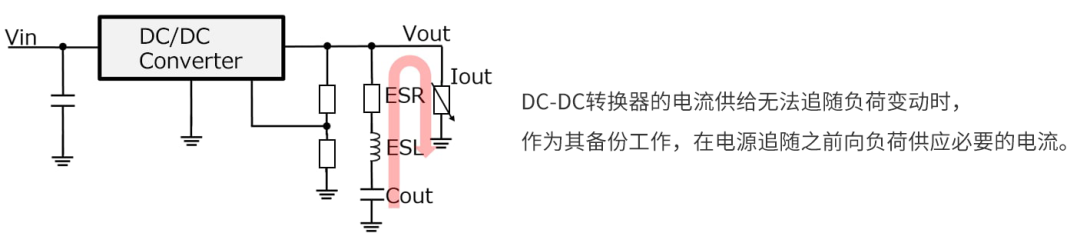

图2 负荷电流急剧变动时电压变动的示意图
在比以往高速动作、大电流的线路上，为了电源的稳定化、瞬间的电力供给，使用很多的大容量电容器，如导电性高分子电容器等。本推文中，将以往使用的导电性高分子电容器置换为以低ESR、低ESL为特征的MLCC，以此来验证控制电压变动的效果，其中包括电源的稳定性（频率特性）。
按照以下评价条件，通过以下①～②的2种构成来验证最佳的输出电容器构成。

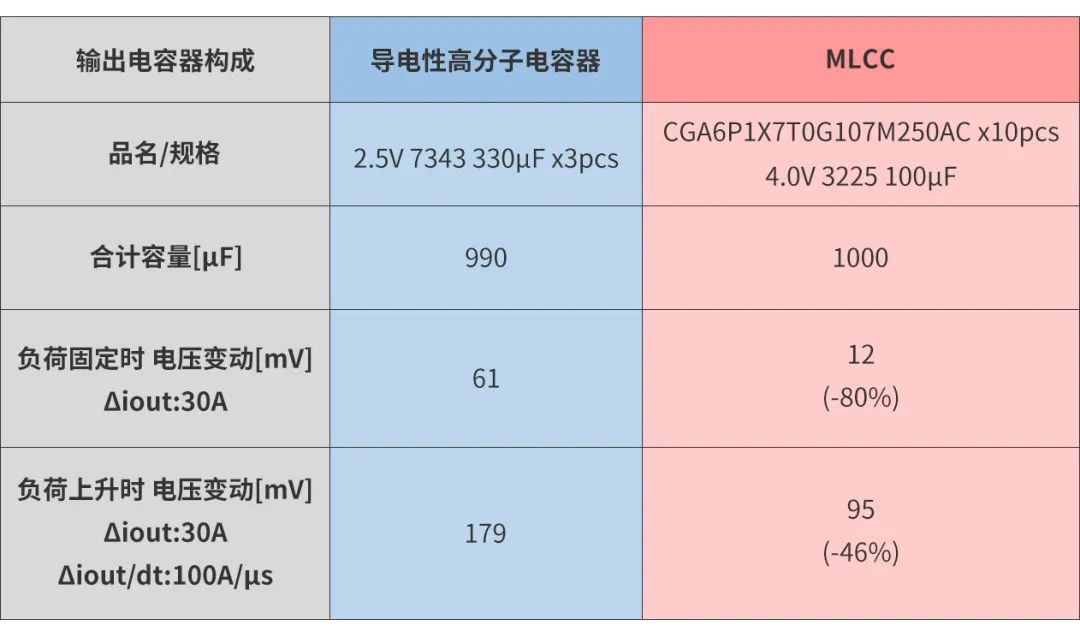

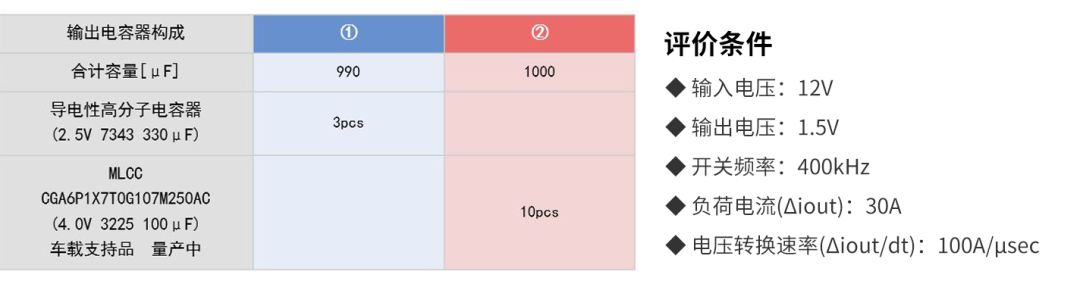

图3 输出电容器构成与评价条件

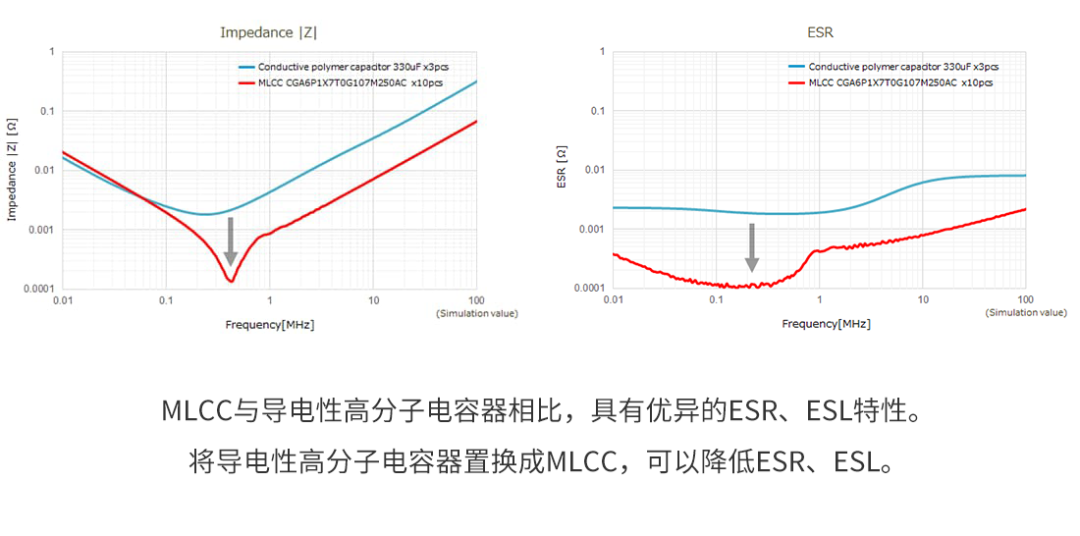

图4 评价项目：阻抗/ESR 特性

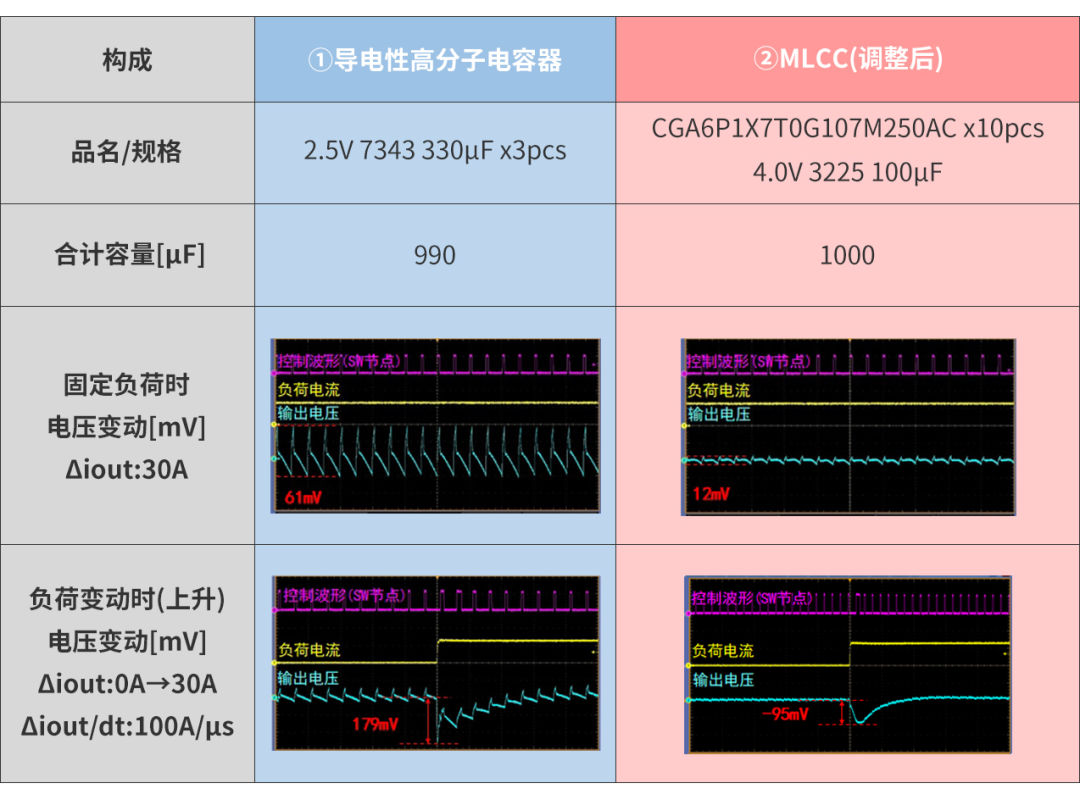

无论是负荷固定时或变动时，构成②MLCC都可以控制电压变动。如“阻抗/ESR特性”所示，构成②MLCC可以实现低ESR、低ESL，可以控制电压变动。
前面已经说明增加MLCC的搭载数量对控制电压变动有效，但是一般来说，由于增加MLCC的搭载数量导致的低ESR的影响，对于一些电源IC的规格，稳定性有下降的倾向。因此，通过FRA（频率特性分析仪）等取得、确认显示电源IC的频率特性的波特图，确认电源的响应性和稳定性的关系很重要。另外，稳定性调整一般是调整下述电源电路块图的外部相位补偿电路和反馈部分的电容器和电阻的常数。
*具体的调整方法等根据使用的电源IC而有所差异。调整方法等请直接咨询IC制造商。

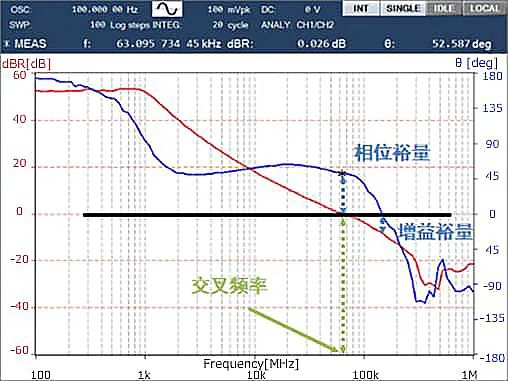

图5 通过波特图进行测量的示例

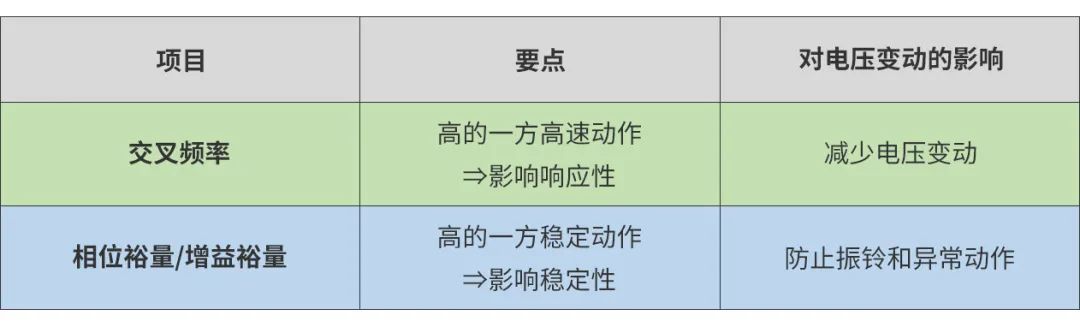

下表是测量时的要点和对电压变动的影响。

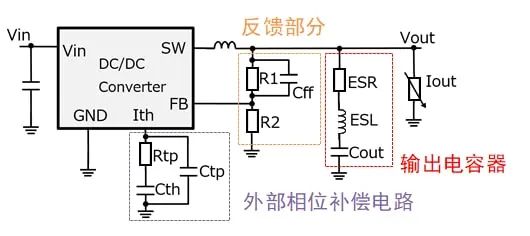

图6 电源电路块图

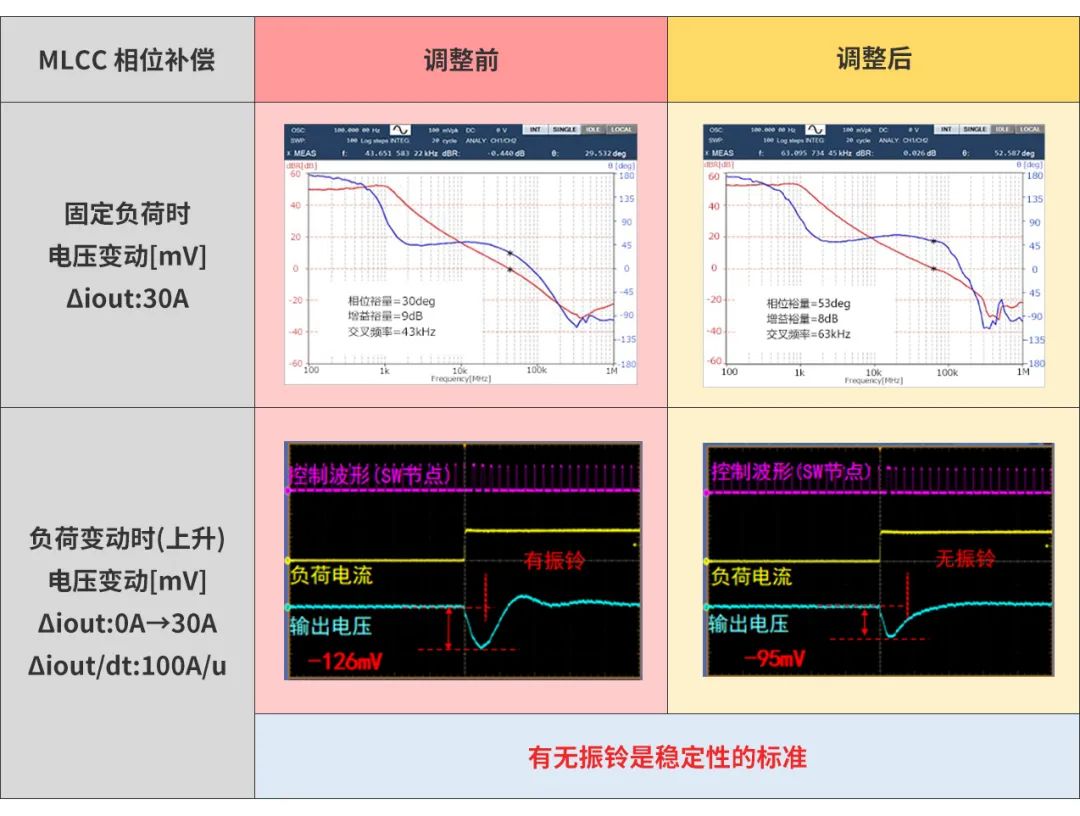

由于相位补偿部分的调整，电压变动时的波形如下所示。
比较调整前后，交叉频率从43kHz提高到63kHz，速度提高了，所以电压变动减少了31mV。而调整后的相位裕量从30deg增加到53deg，并且，由于没有调整之前看到的振铃波形，所以稳定性也得到了改善。如果没有FRA（频率特性分析仪），观测波形时是否发生振铃或振荡是稳定性的基准，需要在实际测量时确认。
? 大电流、高电压转换速率环境时，负荷急剧变动时的电压变动会受到输出电容器的ESR、ESL成分的影响会变大。MLCC可以实现低ESR、低ESL，可以控制电压变动。
? 一般来说，由于MLCC的低ESR化，有稳定性（相位裕量）降低的倾向，在这种情况时，请研究修改相位补偿电路的常数。
? 设计输出电容器的构成时，除了电压变动，还需要考虑电源的稳定性，然后进行优化。
? 在要求高可靠性的成套设备中，使用TDK支持车载的大容量MLCC，可确保电气特性和可靠性。
? 为了能够根据使用电路所要求的电气性能、安装面积限制、件数限制等各项限制，选择最合适的零件，TDK备齐了丰富的系列产品。相关系列产品、数据表、技术支援工具等可在我们的网站上确认。
