具有原边控制和接收器的感应式功率传输

品慧电子讯功率的无线传输拥有众多的优势。例如，它使易于发生故障的插头成为多余，可以将设备内置在具备防潮能力的外壳中。用户也无须忍受插入电缆的麻烦，大多数无线功率传输应用存在于便携式设备电池充电领域。

功率的无线传输拥有众多的优势。例如，它使易于发生故障的插头成为多余，可以将设备内置在具备防潮能力的外壳中。用户也无须忍受插入电缆的麻烦，大多数无线功率传输应用存在于便携式设备电池充电领域。

在该领域中有几项已经确立的标准。不过，有很多应用不需要任何标准。因此，可以使用个别优化的功率传输。图1显示了一种感应式功率传输概念，将两个线圈紧靠在一起，在原边线圈中会产生交流电，像在变压器中一样，通过产生的磁场，在副边线圈中感生交流电。

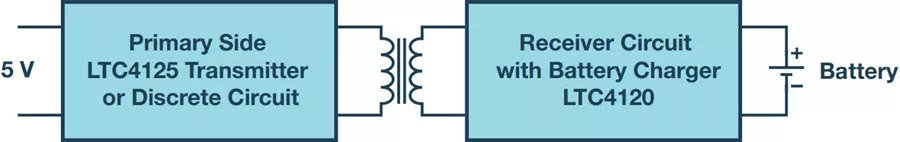

图1：具有原边控制和接收器的感应式功率传输概念

原则上，原边发送器可采用一个简单的振荡器和少量分立组件构建而成，这对于低功率级别的传输是十分有效的。对于较高的功率，应采用一个诸如LTC4125之类的集成化发送器电路。发送器非常jing确地调节到给定的谐振频率。这使得可利用特定的组件实现很大功率传输。

LTC4125还能检测原边线圈上的异物。例如，倘若一块金属紧靠在线圈上，就会在该金属中形成涡流。它们使这块金属升温（尤其是在高功率的场合），并会导致人员受伤。在低功率级别，异物仅会引起极其微弱的发热，并不会产生重大风险。LTC4125能检测到金属物体，然后降低功率或中断功率传输。为节省电能，LTC4125可依据副边的功率要求调整发送功率。

图2显示了一个采用特定组件的演示电路实例。该图显示了当两个线圈之间存在特定的偏移或间隔量时会发生什么。在变压器中，耦合系数通常介于0.95和1之间。在无线功率传输系统中，0.8至0.05的耦合系数是很常见的。在图2中，线圈偏移（单位：毫米）示于x轴。在y轴上则显示两个线圈之间的间隔（也以毫米为单位）。

因此，对于1W的电池充电功率，假如两个线圈完全垂直对准（如线圈偏移为零），则两个线圈的间隔距离很大可为12mm。功率越高，两个线圈必须越靠近和更jing确地对准。可发送功率可以通过电路元件的选择进行调整。然而，线圈偏移和线圈间隔之间的关系将与示例中所示的相似。

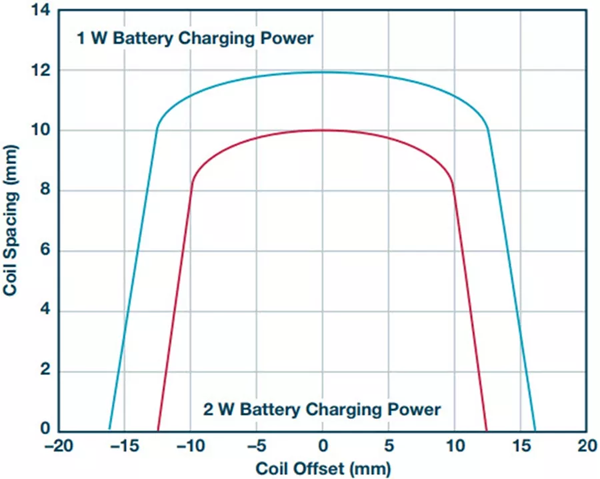

图2：两个线圈之间的偏移和间隔所产生的影响

对于更长距离的无线功率传输，可使用RF功率传输。有工作在ISM频段的测试装置。不过，与这里所述的感应式耦合方法相比，它们的可发送功率和传输效率要低得多。
