圣邦微电子低功耗可直通高效直流降压转换器

SGM61032是一颗同步降压型转换器芯片，支持2.5V至5.5V电压输入，并且输出支持0.6V至VIN，最大持续输出电流可以支持到3A，全温度范围内输出电压精度达到±2%。支持PG（Power Good）来指示VOUT的输出建立情况，可以配合SoC做时序管理。其Pass-Through Mode使其在输入下跌时最大限度地保持稳定输出。在Pass-Through Mode工作电流典型值仅为32μA，可有效延长系统维持工作时间。其高频率峰值电流调整定间隔（CFT, Constant Off Time）控制具有出色瞬态响应表现，在轻载模式下也可以快速响应负载突变。SGM61032设计有打嗝恢复的短路保护功能和过热保护功能，可减轻对输入电源和其自身的冲击应力。SGM61032设计在-40℃至+125℃温度范围内工作，采用超小的SOT-563-6封装。

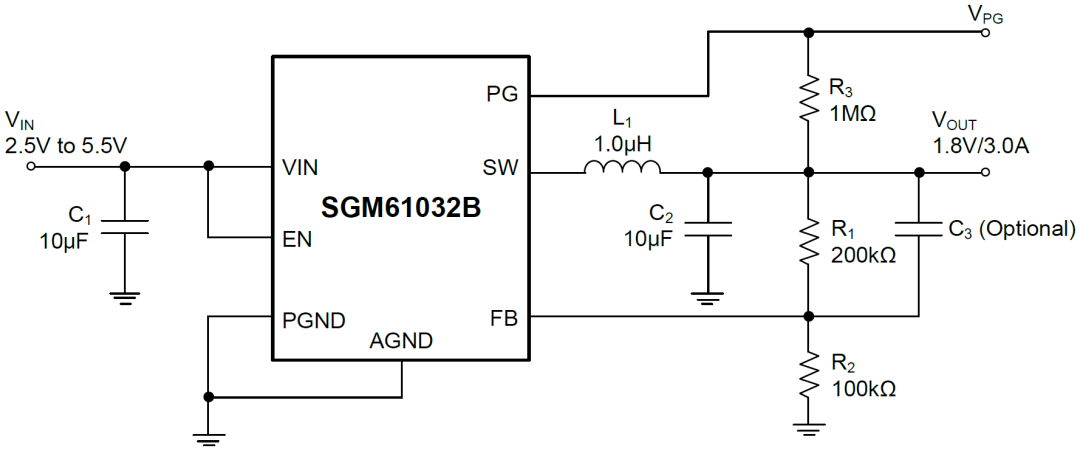

图1 SGM61032典型应用图

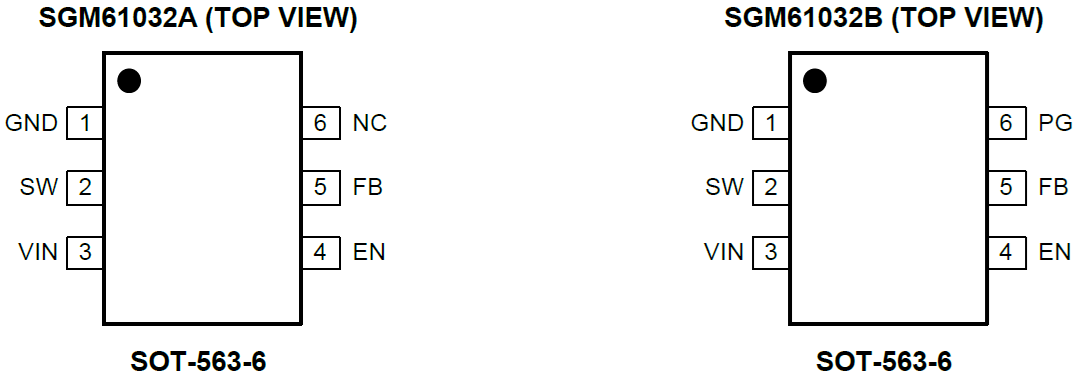

图2 SGM61032封装图

典型特征

● 2.5V至5.5V宽输入电压范围；

● 集成58.5mΩ和26.5mΩ MOSFET，用于3A连续输出电流；

● 0.1μA（TYP）关断电流，42μA静态电流；

● 支持100%占空比；

● Pass-Through Mode工作电流32μA；

● 带峰值电流控制的CFT控制模式；

● 有节能模式（PSM）的脉宽调制（PWM）稳压；

● 内部环路补偿；

● 逐周期峰值电流限制；

● 短路打嗝保护；

● 过热保护功能；

● -40℃至+125℃工作温度范围；

● 符合环保理念的SOT-563-6绿色封装。

特色性能

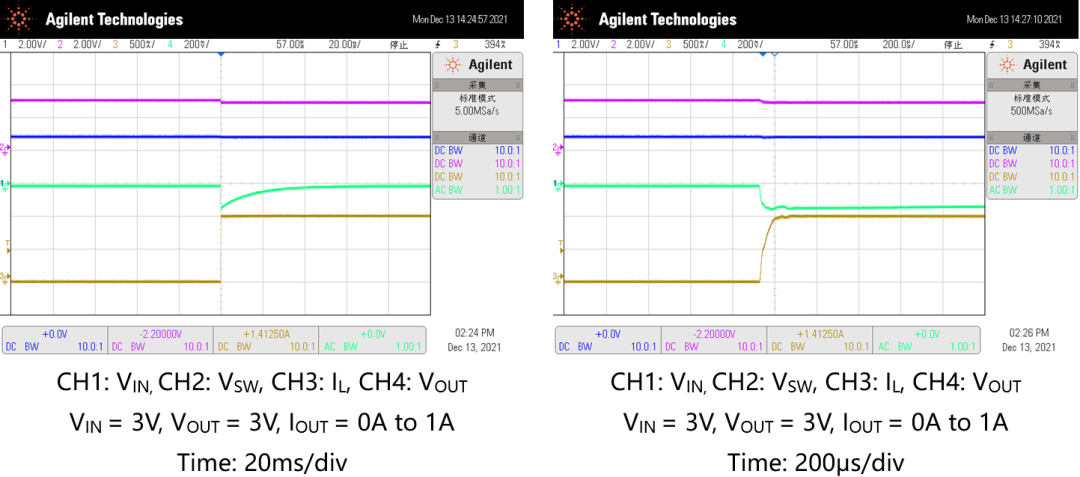

1. Pass-Through Mode（100%占空比）时的负载瞬态响应波形（加载瞬响及其细节）：

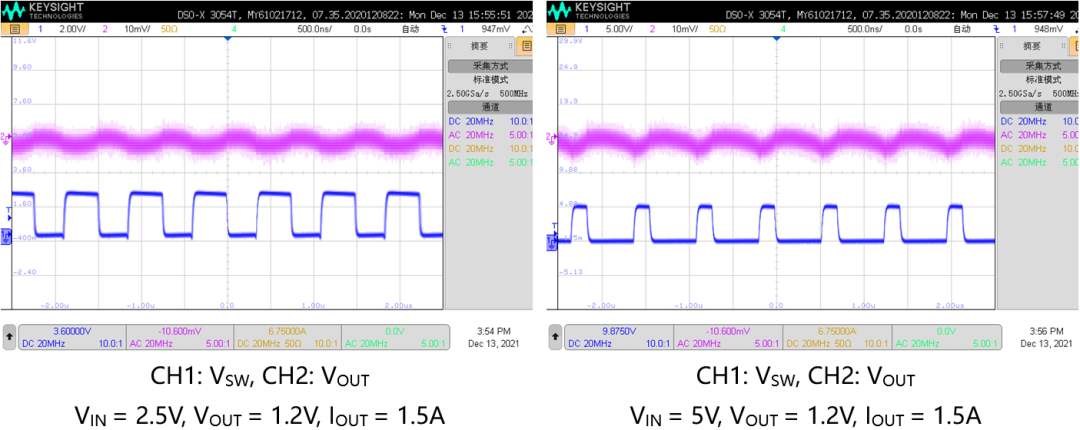

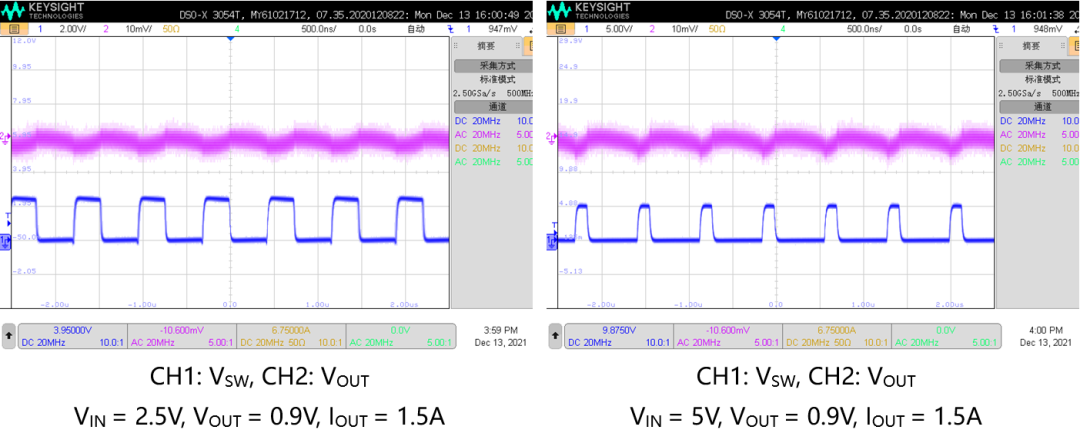

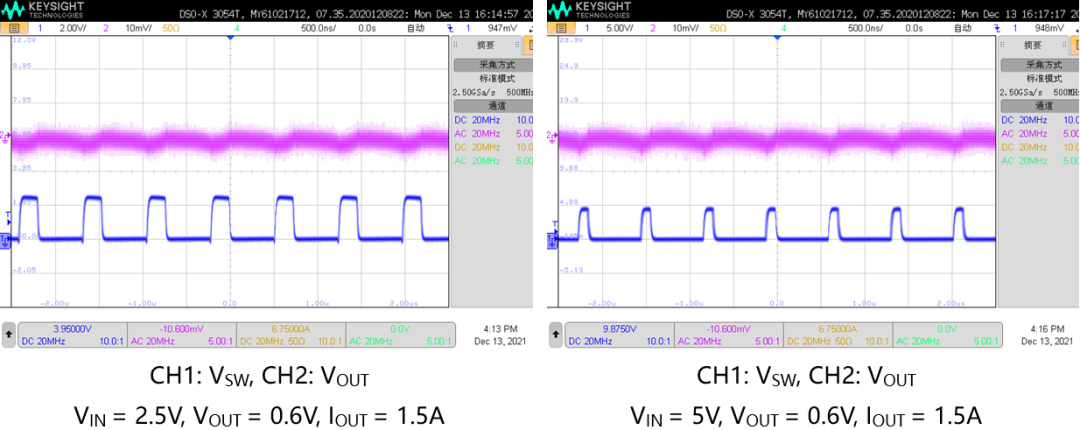

2. 输入电压2.5V/5V，输出电压1.2V/0.9V/0.6V，负载电流1.5A时，输出纹波如下：

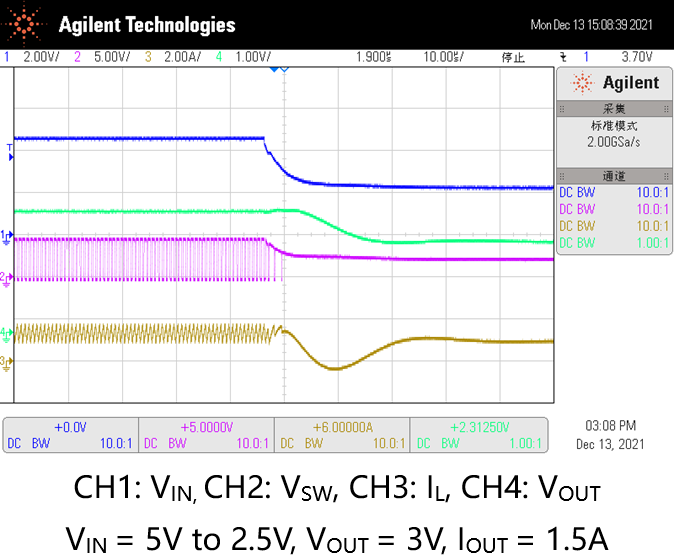

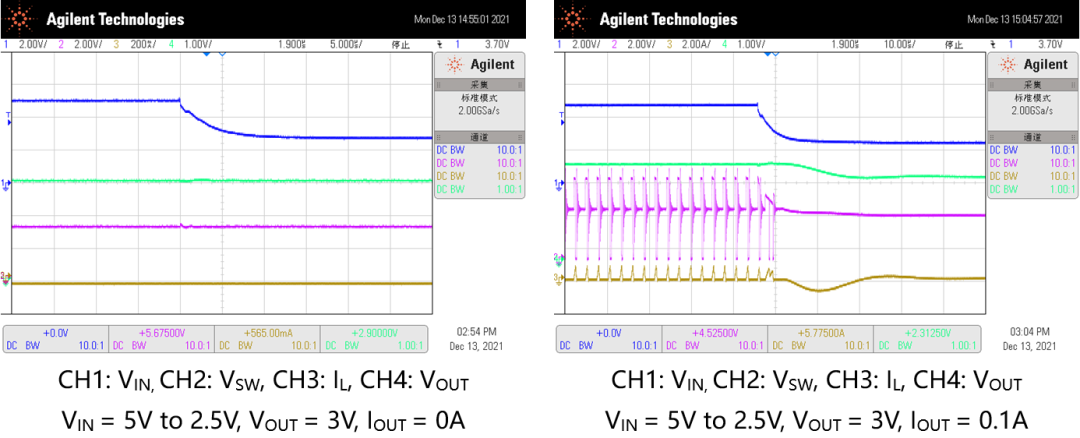

3. 瞬时掉电（Line Loss）的测试波形：3V输出，输入电压从5V至2.5V变化，输出电流为0A/0.1A/1.5A时输出电压的跌落。

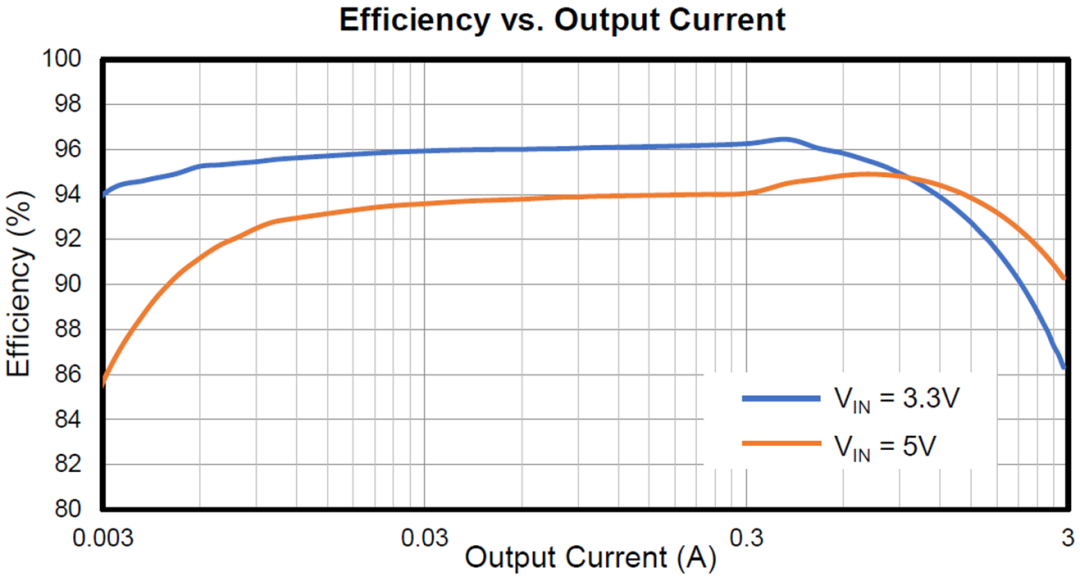

4. 高效率体现（V_OUT = 2.5V@25℃）。

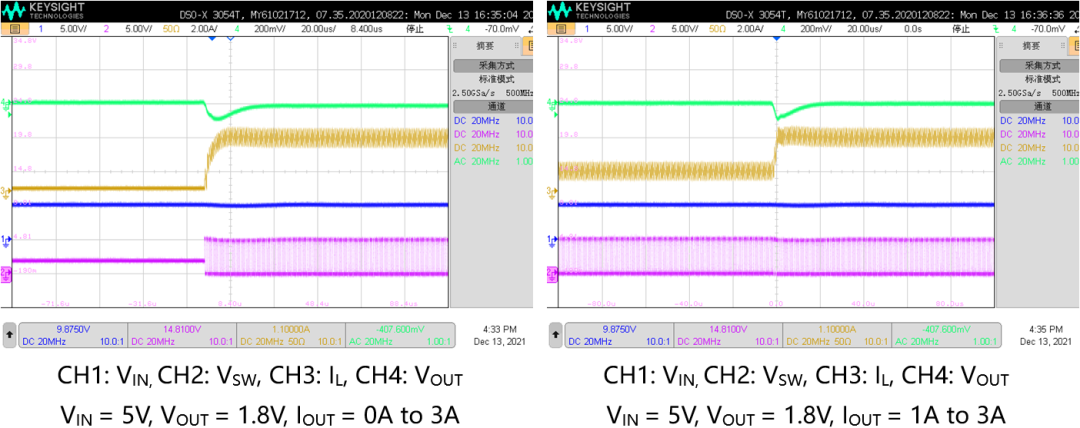

5. 瞬态响应：输入电压5V，输出电压1.8V（负载电流阶跃0A至3A和1A至3A）。
