如何评测模拟开关？
品慧电子讯目前我手边正在进行的项目是打造一款机载军事服务对讲机，它具有许多不同的信号路径和隔离要求——简单来说，该设备与其他任何东西的隔离度都必须优于100dB。由于涉及信号切换操作，因此当其信号路径应该关断时，我们就需要表征开关隔离特性。
目前我手边正在进行的项目是打造一款机载军事服务对讲机，它具有许多不同的信号路径和隔离要求——简单来说，该设备与其他任何东西的隔离度都必须优于100dB。由于涉及信号切换操作，因此当其信号路径应该关断时，我们就需要表征开关隔离特性。

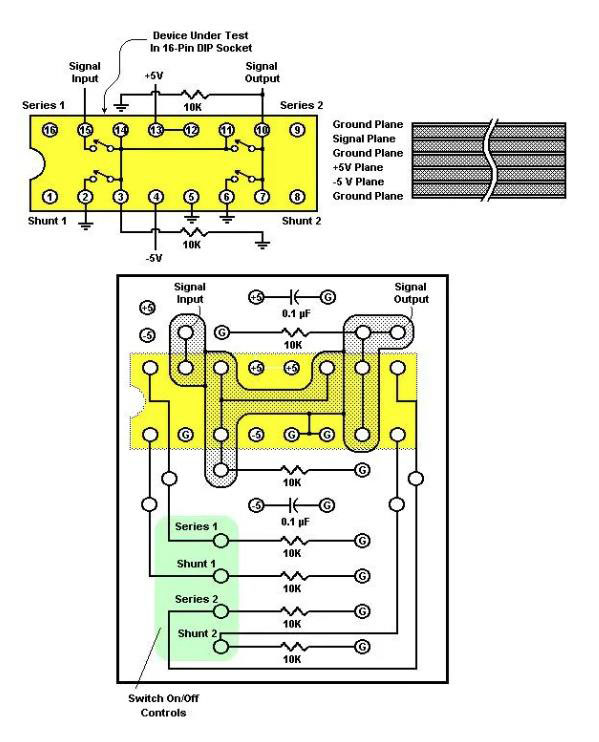

我们使用以下的电路板作为测试治具，针对来自三家不同供应商的四路模拟开关进行开/关比(即其隔离值)的评估：
图 1：采用此测试治具电路板，针对各种四路模拟开关的隔离值进行测试。
该测试治具采用BNC (Bayonet Neill-Concelman)连接器建构，以实现输入和输出。铜屏蔽层置于连接器之间，以尽可能地确保测得的隔离值来自待测IC，而不是由于测试设置的任何人为影响所造成的。
图2：铜屏蔽层置于测试治具板的BNC连接器之间。
由于该应用针对高达3kHz的语音频率，因此在高于6kHz的1个倍频频率下检查其隔离值。10kΩ电阻值是在使用这些开关时的预期电路阻抗。
其评测结果如下：
图3：相对于路径‘On’信号传输时的测试开关隔离值。
我们得出的结论是，虽然不同设备之间存在一些差异，但如果都能按图3底部所示的方式运行，即开启两个串联部份而让两个分流部份都关闭，那么所有的设备都能相当顺利地运作。
