CS8683 单声道120W大功率D类功放IC解决方案
品慧电子讯D类音频功率放大器的市场需求每年以约50%的速度增长，以高性能设备为目标应用。D类音频放大器的高能效和低热性等特点支持轻薄时尚的产品设计，大功率电源还可节省成本。D类放大器满足小尺寸、低功耗、高音频输出的市场主流需求，从而成为音频类产品的中坚力量。
D类音频功率放大器的市场需求每年以约50%的速度增长，以高性能设备为目标应用。D类音频放大器的高能效和低热性等特点支持轻薄时尚的产品设计，大功率电源还可节省成本。D类放大器满足小尺寸、低功耗、高音频输出的市场主流需求，从而成为音频类产品的中坚力量。2020年一场突如其来的新冠疫情打乱了整个电子行业供应链的平衡，国内电子行业闹起芯慌。从2020年9月份起，50W以上的D类功放IC价格被炒到20-30元还一片难求。
因为封装工艺的原因，中大功率的音频功放芯片一直垄断在国外芯片公司的手中。常见的如TSSOP-28/TSSOP-24/ESOP-16等散热片在底部的贴片封装，依赖芯片本身及PCB散热很难支持60W以上持续功率输出。要实现更大功率的输出，需芯片封装支持外接散热器。
深圳市永阜康科技有限公司大力推广最新的一款模拟输入120W单声道D类音频功率放大器-CS8683H，以充分满足户外拉杆音箱、功放机、声霸音箱系统、车载音频系统等大功率的使用需求。该CS8683H具有业界最高的开关速率与4.7V-45V最宽泛的供电，可实现高质量、高效率的音频输出；业界最佳RDS(on)比同类竞品低 ，高效率支持低阻抗提高功率；采用EQB-32封装（国内首创贴片封装散热片在顶部，支持外接散热器），良好的散热性能保证超大功率输出，可实现无失真的清晰音频。
1. CS8683H概要
CS8683H是一款120W单声道高效D类音频功率放大电路.先进的EMI抑制技术使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC要求。CS8683H单通道音频功率放大器是为需要输出高质量音频功率的系统设计的，它采用采用EQB-32封装（散热片在顶部），良好的散热性能保证超大功率输出，使系统具备高质量的音频输出功率。
CS8686H内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。,供电电压在22V以内,可以驱动低至2Ω 负载的扬 声器 ,最高可提供80W的连续功率 ;在供电电压30V以内，可以驱动低至4Ω负载的扬声器，提供120W的连续功率具有高达94%的效率。CS8683H提供纤小的封装形式供客户选择,可以为客户节省可观的PCB面积，其额定的工作温度范围为-40℃至85℃。
2. CS8683H描述
● 输出功率：
120W PO at 10% THD+N, VDD = 28V@RL = 4Ω
75W PO at 10% THD+N, VDD = 24V@RL = 4Ω
80W PO at 1% THD+N, VDD = 24V@RL = 3Ω
100W PO at 10% THD+N, VDD = 20V@RL = 2Ω
● 效率高达94%
● 多重开关频率可选，具有AM干扰抑制功能
● 高可靠性设计，宽泛的单电源电压范围4.7V~45V
● 静音功能控制
● 扬声器保护包括可调功率限制器加直流保护
● 输出管脚方便布线布局
● 良好短路保护和具备自动恢复功能的温度保护
● 良好的失真和防噗声功能
● 三级增益可调
● 差分输入
● EQB-32封装

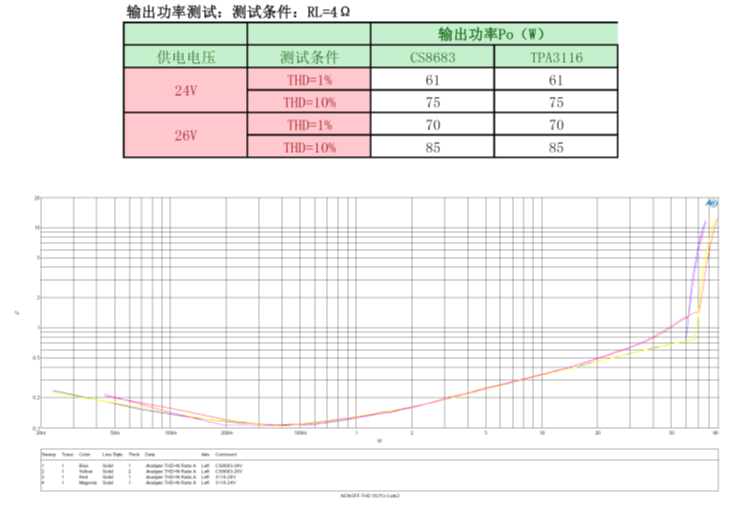

3. CS8683H与3116输出功率对比
4. CS8683H应用场合
户外拉杆蓝牙音箱、功放机、车载音频系统等产品
5. CS8683H应用信息

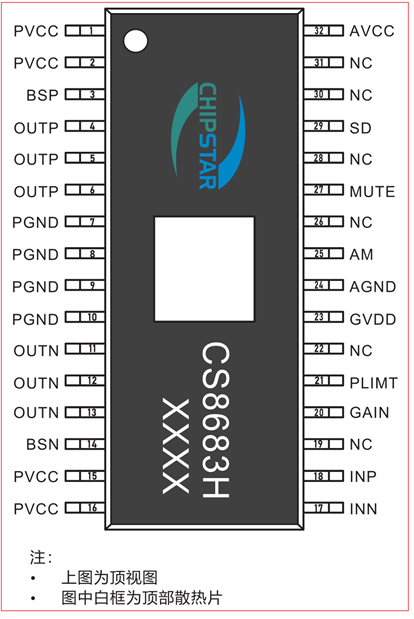

(1). CS8683H脚位图
(2). CS8683H管脚说明
(3). CS8683H DEMO板原理图

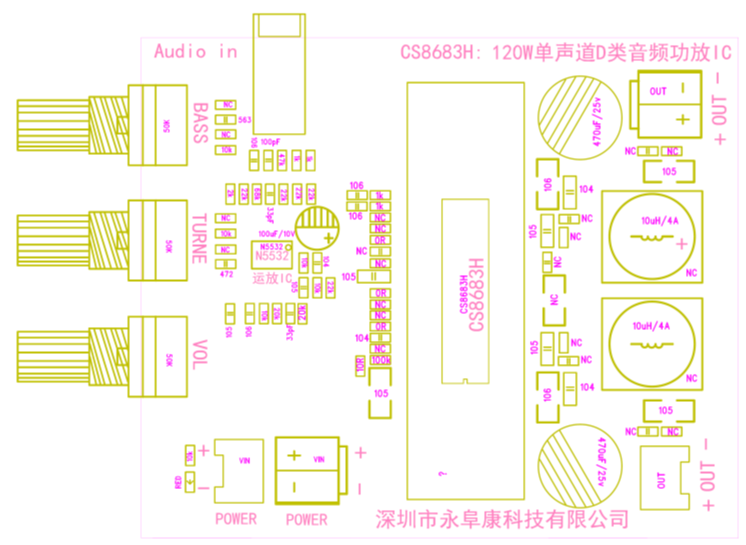

(4). CS8683H DEMO板PCB顶层设计图
(5). CS8683H DEMO板PCB底层设计图
(6). CS8683H DEMO板贴片图

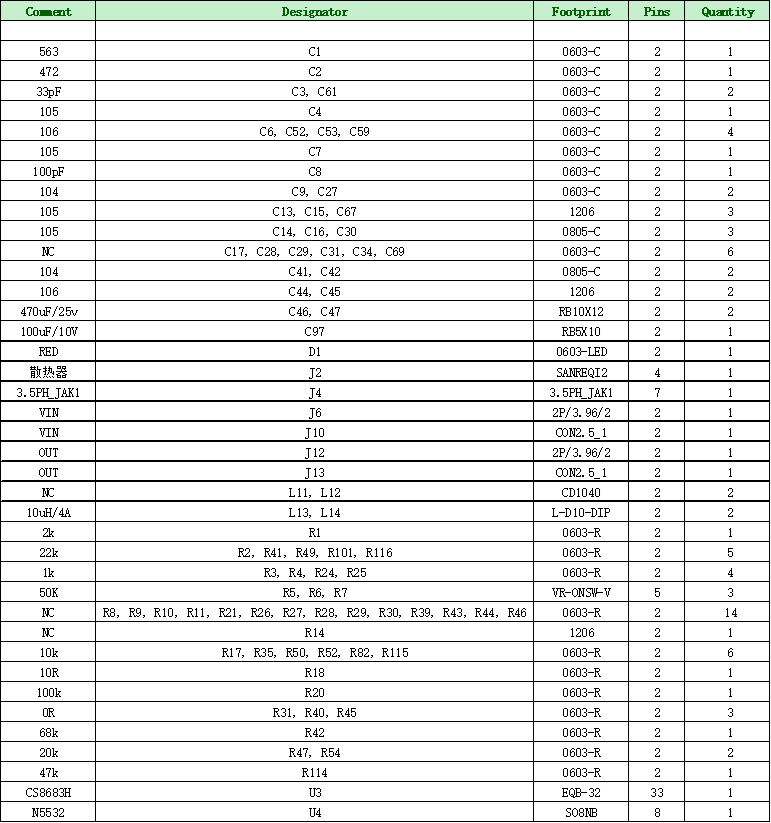

(7). CS8683H DEMO板物料清单
(8). CS8683H DEMO板实物图
