不同颜色的发光二极管为什么选择不同的限流电阻及色环电阻读数

今天就简单分享两个常用而又容易忽略的知识点，以下还是来自TI的技术资料，记得多年前去参加TI技术交流，当时TI专门印制了纸质手册，现在早已找不到了，在TI官方网站上找到了更加全面的相关资料，只是此版本为英文版，可能多少有些不便，但不得不承认这还是一本很全面的电子设计基础资料，有需要的可以自行查阅。

第一，实际设计中不同颜色的发光二极管为何选择了不同的限流电阻？

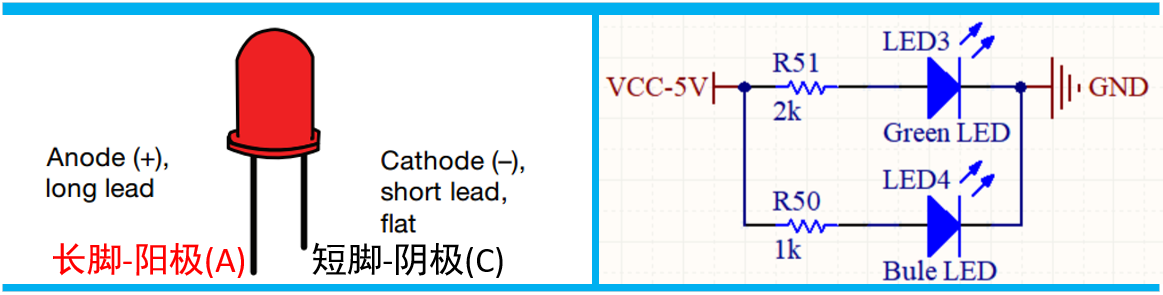

发光二极管和限流电阻

这是因为不同颜色的光波不仅波长存在差异，而且制成的发光二极管在管压降上存在一定的差异，以下是常见发光二极管对应的波长以及管压降表，方便我们查阅。

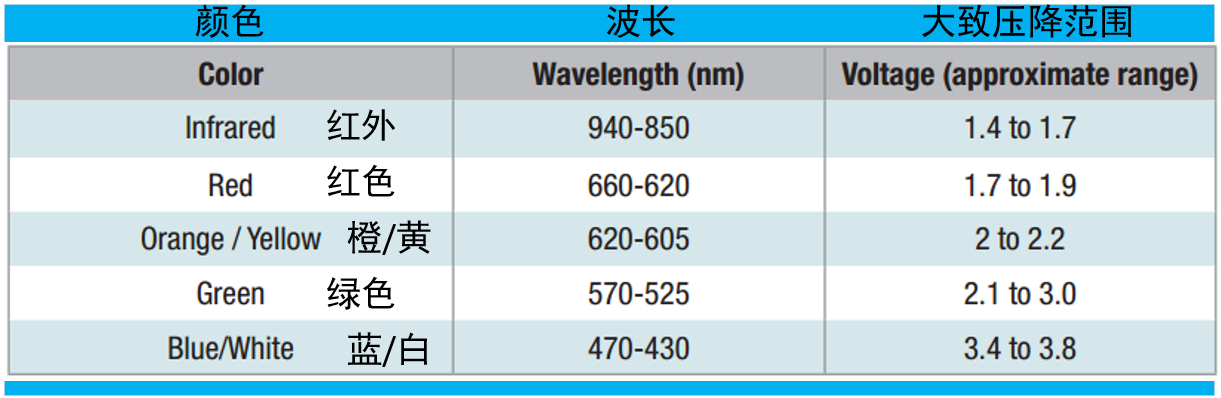

不同发光二极管波长和压降范围

所以在实际设计中你会看到设计者针对不同的发光颜色一般会选择不同的限流电阻。

第二，电阻色环的正确读法

以下表中列写了各颜色代表的含义，其中“na”代表不含任何含义，即无效；负数表示小数点，比如-1表示0.1，而-2表示0.01，可以表示小数点电阻。

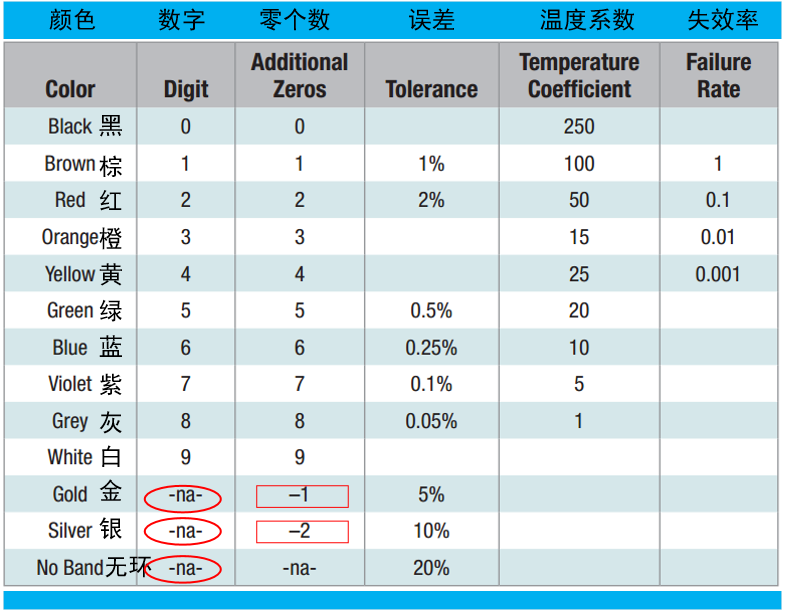

色环图表

三环至六环的电阻读数举例，注意当黑色表示零数量时，避免认为是加一个零，而是没有零，如下面六环的例子；而默认的精度为20%，也就是“无环”的表示，如下三环就是如此。

色环电阻读数举例

注意：电阻读数的顺序，需要看色环的排布紧密度，如上图顺序为紧密度高的一侧，并且表示误差和温度系数的色环在末尾排布。
