圣邦微超快瞬态响应的同步降压转换器SGM61012/SGM61022

SGM61012/SGM61022是一颗低压同步降压型DC-DC转换器芯片，采用了圣邦微电子全新研发的AHP-COT（Adaptive Hysteresis and Pseudo-Constant On-Time Control）架构（专利审查中），具有超快的负载或线电压瞬态响应特点。

为了适应电池供电及功耗敏感型系统的应用，SGM61012/SGM61022可选取深睡模式从而有效降低系统待机功耗。将MODE逻辑置为“高”，芯片在极轻载或空载时自动进入深睡模式（Deep Sleep Mode），典型静态工作电流为9μA。置MODE为逻辑低，进入节能模式（Power-Save Mode），典型静态工作电流为25μA。即使在深睡模式中，SGM61012/SGM61022依然拥有超快瞬态响应的优秀表现。

SGM61012/SGM61022支持2.3V至5.5V电压输入和0.5V至4V电压输出，最大持续输出电流分别可以达到1.2A和2A，输出电压精度全温度下低于±2.7%。芯片内置了实时过温保护功能和逐周期最大电流检测功能，可在短路和过载情况下起到安全有效的保护。

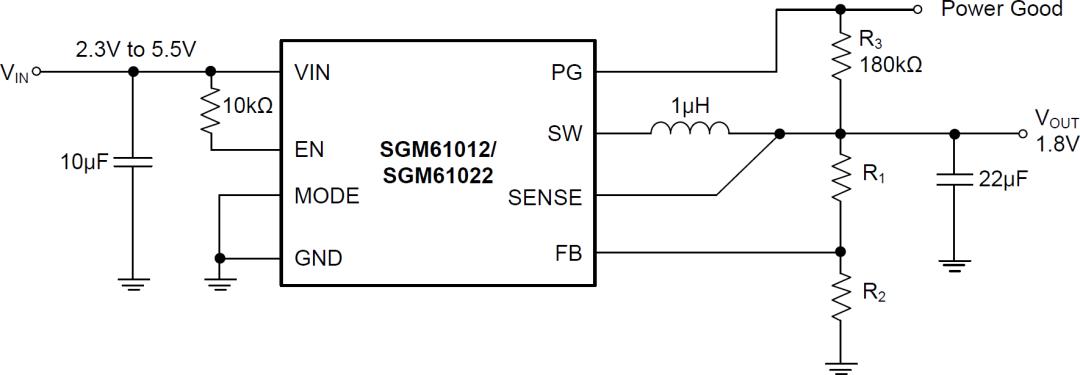

图1 SGM61012/SGM61022典型应用电路

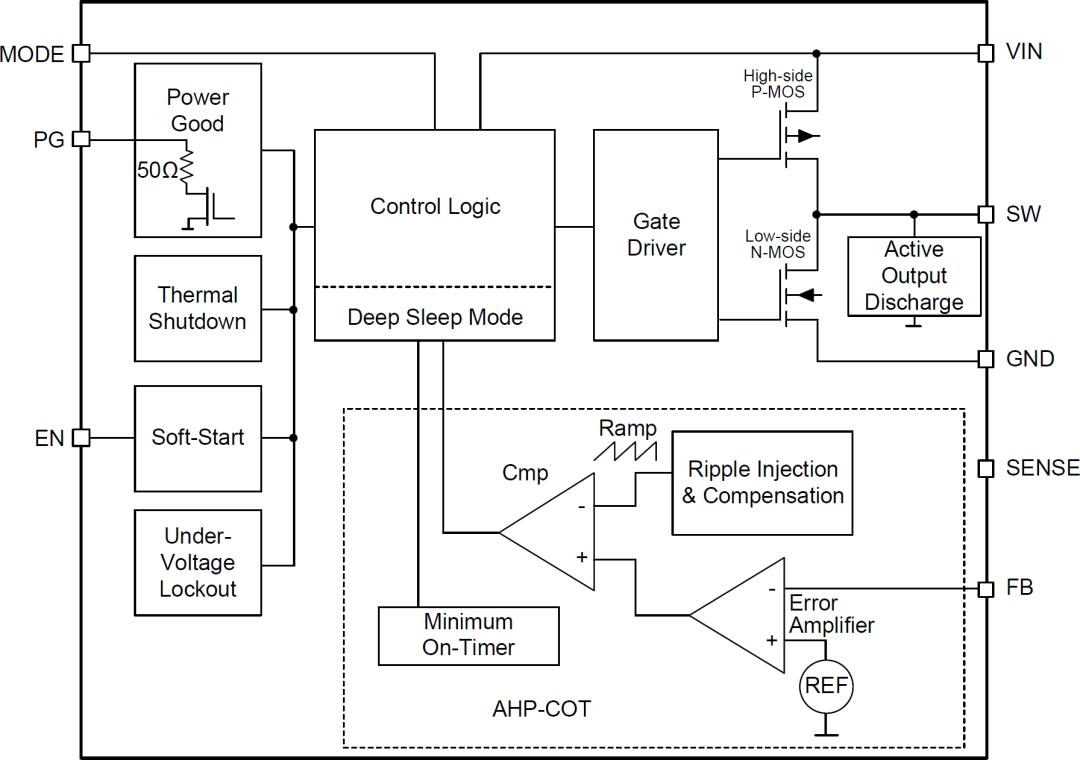

图2 SGM61012/SGM61022架构简图

典型特征

● AHP-COT架构，超快速瞬态响应；

● 2.3V至5.5V宽输入电压范围；

● 集成119mΩ和80mΩ MOSFET，用于1.2A/2A连续输出电流；

● 关断电流小于1μA；

● 节能模式典型静态电流25μA，深睡模式典型静态电流9μA；

● 轻载工作于自动降频的非连续导通模式（DCM），中高负载工作于2MHz的连续导通模式（CCM）；

● 随负载变化可以实现脉宽调制（PFM）与脉冲频率调制（PWM）平滑过渡；

● 100%的占空比开启功率管；

● 内部环路补偿；

● 2.8A/3.5A高侧MOSFET的过流保护；

● +160℃过温保护；

● -40℃至+125℃工作温度范围；

● TDFN-2×2-8AL绿色封装。

核心特点

● AHP-COT控制架构实现超快的负载瞬态响应，保证VOUT较小的电压降。

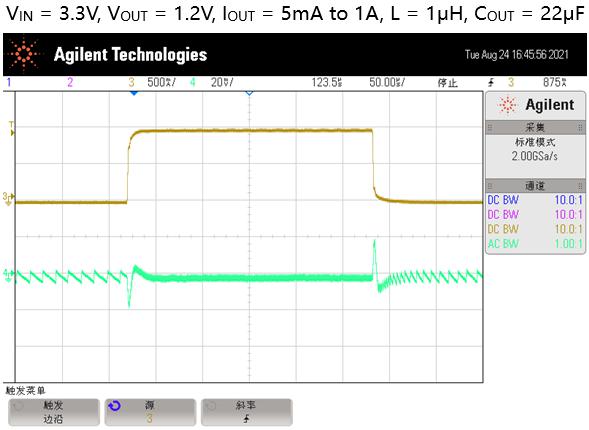

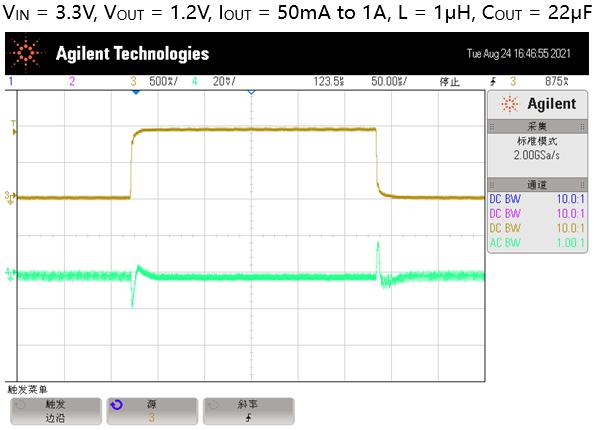

图3 SGM61012 5mA-1A及50mA-1A负载瞬态响应波形

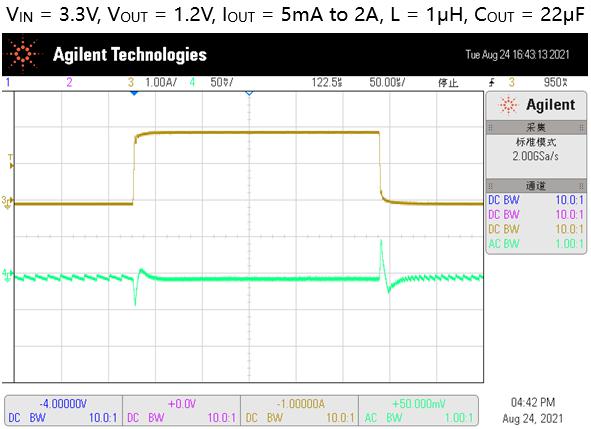

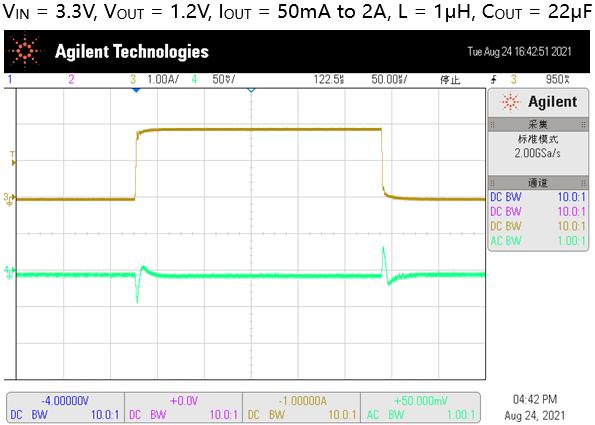

图4 SGM61022 5mA-2A及50mA-2A负载瞬态响应波形

● AHP-COT控制架构也能实现超快的线电压瞬态响应，保证VOUT较小的电压降。

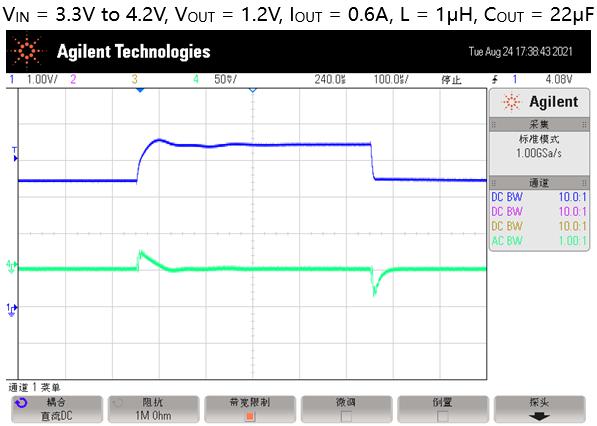

图5 SGM61012/SGM61022超快的线电压瞬态响应

● 稳定的系统工作状态无论在CCM还是在DCM中都能保证较小的输出电压纹波。

SGM61012 CCM

SGM61022 CCM

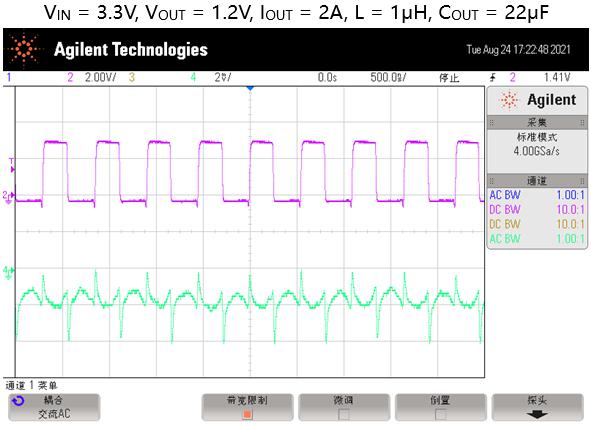

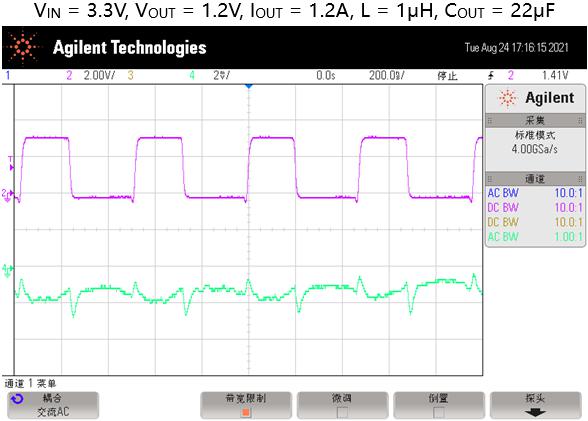

图6 SGM61012/SGM61022 CCM

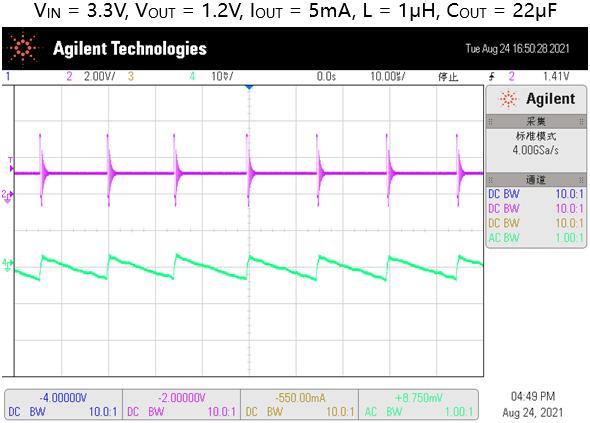

图7 SGM61012/SGM61022 DCM

● 理想的工作效率。

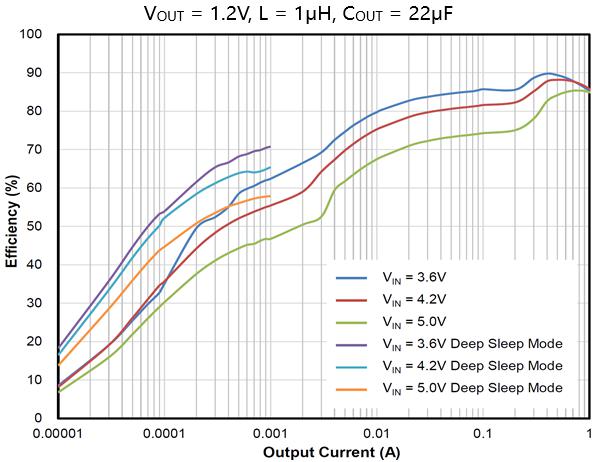

图8 SGM61012/SGM61022不同条件下的效率表现

● 当负载渐变时，可实现轻载PFM模式与中等负载PWM模式的平滑过渡，可始终保持较小的输出电压纹波。

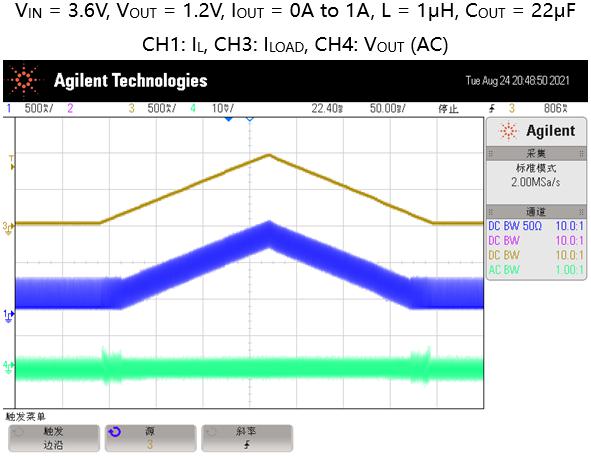

图9 SGM61012/SGM61022 PFM模式与PWM模式切换
