如何绕制2.2uH高频线圈?


首先选择适合通过高频大电流的Litz线,建议选择大于100股以上的Litz线。然后选择高频低损耗磁环,体积能够容得下绕制电感所需要的匝数。

01 如何自行绕制高频线圈

昨天有参加 全国大学生智能汽车竞赛[1] 中 无线节能赛题组[2] 的同学在公众号(TSINGHUAZHUOQING)提问:

问题1: 卓大大,为什么我们的 LCC[3] 充电把电容充满要一分半(90秒)?桌大大这是为什么啊?

如何绕制2.2uH高频线圈?

▲ 图1 车模储能法拉电容

如何绕制2.2uH高频线圈?

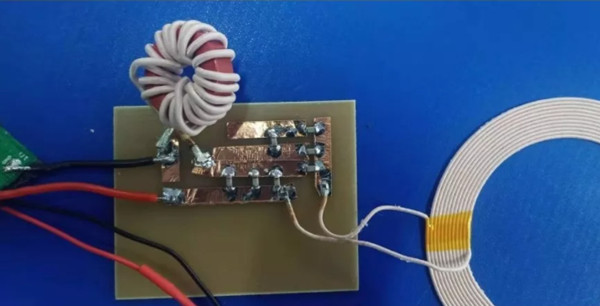

▲ 图2 LCC补偿回路与接收线圈

如何绕制2.2uH高频线圈?

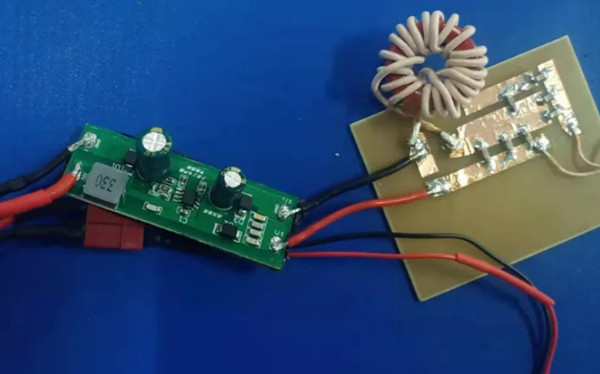

▲图3 接收线圈中的LCC补偿回路

问题2: 卓大大,如何自己绕一个2.2uH的线圈?

02 充电时间

针对第一个问题,电容充电时间。根据电容特性可知,电容上的电压等于电容电荷Q除以电容容量:

如何绕制2.2uH高频线圈?

如果使用恒流如何绕制2.2uH高频线圈?充电,那么充电时间就等于如何绕制2.2uH高频线圈?

根据所使用的电容,是由五个25F(2.7V)的电容串联形成5F(13.5V)的电容。如果充满电666需要一分半钟(90s),那么可以求得充电电流平均为:

如何绕制2.2uH高频线圈?

如何绕制2.2uH高频线圈?

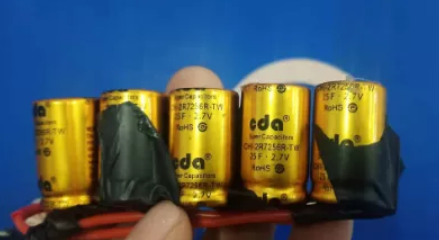

▲ 储能电容为5个25F的电容串联

这说明充电电流太小了。如果使用在 火中取栗[4] 推文中的LCC补偿方案,达到5A的充电电流,则充满12V的电只需要12秒左右。

所以主要问题出现在你所制作的LCC的网络补偿中。

03 LCC补偿网络

从发送过来的照片来看,你使用了 粘贴铜箔制作了建议的实验电路[5] ,这是对的,不使用面包板[6] 进行测试是因为面包板不适合做大电流,高频率的电路测试。

那么影响LCC接收效果的主要原因可能包括:

● LCC网络的参数计算;

● 制作LCC的器件容量,包括串联电感如何绕制2.2uH高频线圈?

● 肖特基整流桥器件,以及整流形式;

● 电路板的制作

首先,根据【图2】所显示的整流滤波电路,你采用的还是以前的 无线节能组[7] 的接收板,采用 倍压整流[8] 方式对接收电能进行整流。比起全桥整流来讲,倍压整流效率低,这个结论在 火中取栗[9] 中的测量结果得到验证。所以建议将接收电路修改成全桥整流。

第二部分就是检查LCC网络器件的的参数是否符合设定的150kHz下计算出的参数。如果参数不对,不仅会增加静态功耗,也会降低输出电流。建议根据 经过标定后的ESP32对于节能信标组充电过程测量[10] 设计方案给出的计算过程进行计算:

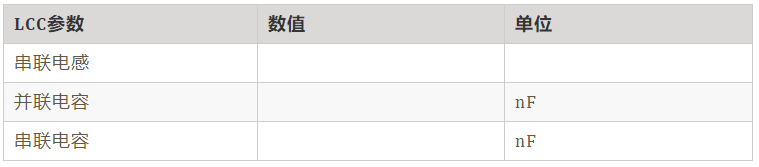

【表3-1 设计条件】

如何绕制2.2uH高频线圈?

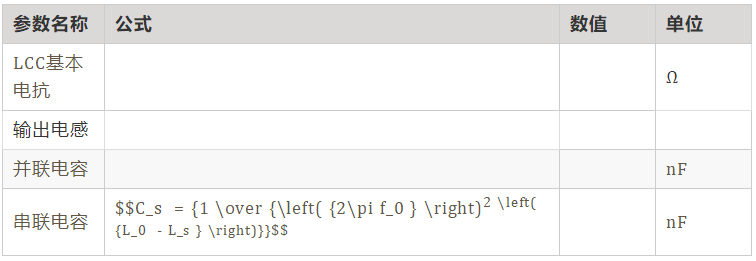

【表3-2 参数计算】

如何绕制2.2uH高频线圈?

【表3-3 实际参数】

如何绕制2.2uH高频线圈?

04 绕制LCC电感

首先选择适合通过高频大电流的Litz线,建议选择大于100股以上的Litz线。然后选择高频低损耗磁环,体积能够容得下绕制电感所需要的匝数。

如何绕制2.2uH高频线圈?

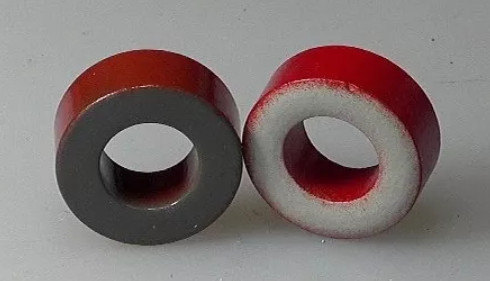

▲ 用于测试的T106-2磁环

剩下就是需要确定绕制多少圈Litz。

根据 环形电感计算公式[11] :

如何绕制2.2uH高频线圈?

 ◎ 其中参数:

如何绕制2.2uH高频线圈?:电感量(H)

如何绕制2.2uH高频线圈?:感应系数

如何绕制2.2uH高频线圈?:匝数

感应系数如何绕制2.2uH高频线圈?本可以从购买到的高频电感数据手册中查到。如果没有查到,也可以通过实际测试获得。

比如使用多股软铜丝线先在磁环上绕制若干圈如何绕制2.2uH高频线圈?(比如10圈),然后测量对应的电感量:如何绕制2.2uH高频线圈?。那么该磁环的感应系数就可以计算出来:

如何绕制2.2uH高频线圈?

请注意,如果绕制的匝数不多,实际电感量还与绕制线圈在磁环上的分布密集与松散的情况有关系。

总结

制作一个良好的无线电能收割装置,需要从器件的参数、性能、制作工艺等各方面降低损耗,才能够将无线电能服服帖帖的装进储能法拉电容。
