运算放大器的噪声特性
随着产品的电子化和高密度化发展,噪声环境变得越来越差,对于放大传感器等微小信号的运算放大器来说,降噪对策已经成为重要课题。
近年来,已经推出了很多抗雜訊运算放大器,市场对这类产品的需求也与日俱增。在这里介绍一下这些噪声的定义。
噪声特性
噪声通常被称为“EMC(Electromagnetic Compatibility,电磁兼容性)”,是指“不对其他设备产生噪声干扰;即使受到来自其他设备的噪声干扰,仍保持原有的性能”这两种性能。但是,在现场中具体使用时,使用“EMI”和“EMS”这两种由EMC分类出来的表达方式。

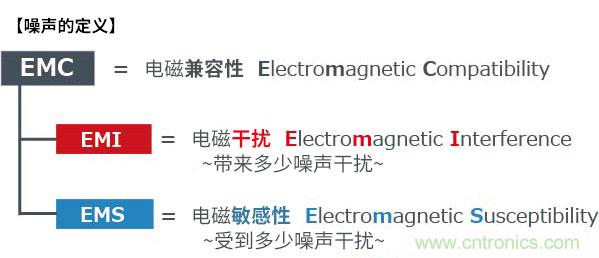

图1:噪声的定义
EMI 电磁干扰
EMI是用来衡量对象产品的运行产生多少噪声、是否给外围IC和系统带来问题的指标。“良好的EMI特性”意味着产生的噪声很少。

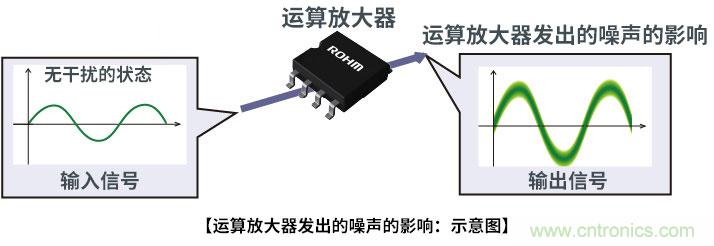

运算放大器的噪声被称为“等效输入噪声电压”,是由电路和工艺因素引发的。该噪声在放大信号时成为误差电压,并影响放大的精度。
EMS 电磁敏感性
噪声干扰可能会引发IC或设备发生误动作。
EMS是用来衡量对象产品即使受到噪声干扰也不会发生误动作的能力和抵抗力的指标。因此,“良好的EMS特性”意味着不容易受到噪声的影响。
在运算放大器行业,“EMS特性良好且不易受噪声影响”这一特性,因其具有出色的抗外部噪声电磁干扰(EMI)能力而被表述为“抗EMI性能优异/出色”“抗电磁干扰能力好。
“EMS特性良好” = “抗EMI性能出色”
换句话说,抗EMI性能出色的运算放大器是指不易受外部噪声影响的运算放大器。
