电压比较器的工作原理以及与运放的差异

品慧电子讯电压比较器，顾名思义，就是两个输入端的其中一个作为基准，另外一个与基准作比较，输出只存在高电平和低电平两种状态。通过电压比较器，可以将模拟信号转变为数字信号。

1.电压比较器的工作原理

电压比较器，顾名思义，就是两个输入端的其中一个作为基准，另外一个与基准作比较，输出只存在高电平和低电平两种状态。通过电压比较器，可以将模拟信号转变为数字信号。

+输入引脚的电位〉-输入引脚的电位时，输出高电平；

-输入引脚的电位〉+输入引脚的电位时，输出低电平；

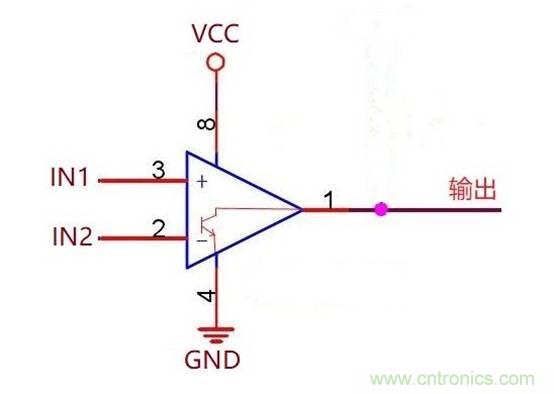

比较器符号

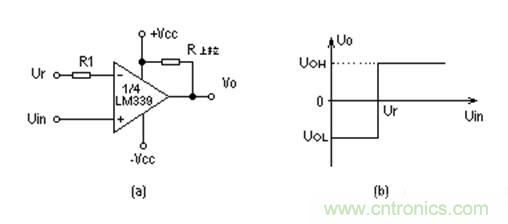

比较器输入输出关系图

2.电压比较器与运放的差异

电压比较器的引脚结构、电路符号与运算放大器类似，甚至有时候会直接拿运放来代替比较器使用，本质上讲比较器就是运放的开环应用，但其实二者是两个完全不同的器件。主要差异如下：

①内部组成不同

运算放大器与比较器的一个差异来自内部无相位补偿电容。由于运算放大器要构成负反馈电路使用，因此需要在IC内部设置防振相位补偿电容。而比较器未构成负反馈电路，因此未内置相位补偿电容。由于相位补偿电容限制了输入-输出间的响应时间，因此无相位补偿电容的比较器具有比运算放大器更好的响应性。另一方面，根据该相位补偿电容的有无，将运算放大器作为比较器使用时，因受相位补偿电容限制，其响应性远远低于比较器。这一点在运算放大器作为比较器使用时需要注意。

②输出特性不同

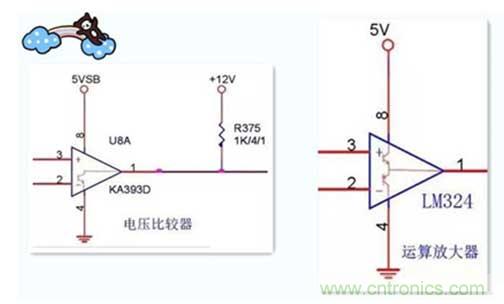

由上图可知，运算放大器采用双晶体管推挽输出，而比较器是集电极开路输出，所以使用时，比较器需要外接一个从正电源端到输出端的上拉电阻。运算放大器可用于线性放大电路（负反馈），也可用于非线性信号电压比较（开环或正反馈）。电压比较器只能用于信号电压比较，不能用于线性放大电路（比较器没有频率补偿）。但比较器有比运算放大器更快的转换速率和更短的延时。

③精确度不同

比较器的设计是针对电压门限比较而用的，要求的比较门限精确，比较后的输出边沿上升或下降时间要短，输出符合TTL/CMOS电平/或OC等，不要求中间节的准确度，同时驱动能力也不一样。一般情况：用运放做比较器，多数达不到满幅输出，或比较后的边沿时间过长，因此设计中少用运放做比较器为佳。比较器的翻转速度快，大约在ns数量级，而运放翻转速度一般为us数量级（特殊的高速运放除外）。运放可以接入负反馈电路，而比较器则不能使用负反馈，虽然比较器也有同相和反相两个输入端，但因为其内部没有相位补偿电路，所以，如果接入负反馈，电路不能稳定工作。内部无相位补偿电路，这也是比较器比运放速度快很多的主要原因。
