三相全波无刷电机的旋转原理

品慧电子讯继上一篇文章的三相全波无刷电机外观和三相全波无刷电机结构之后，本文将介绍三相全波无刷电机的旋转原理。下面将按照步骤①～⑥来说明无刷电机的旋转原理。为了易于理解，这里将永磁体从圆形简化成了矩形。

三相全波无刷电机的旋转原理

下面将按照步骤①～⑥来说明无刷电机的旋转原理。为了易于理解，这里将永磁体从圆形简化成了矩形。

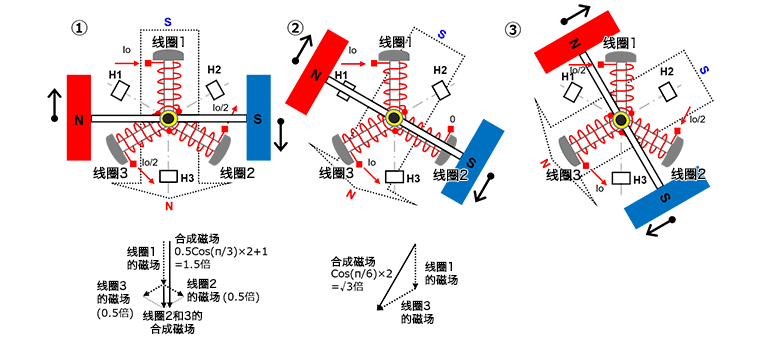

① 在三相线圈中，设线圈1固定在时钟的12点钟方向上，线圈2固定在时钟的4点钟方向上，线圈3固定在时钟的8点钟方向上。设2极永磁体的N极在左侧，S极在右侧，并且可以旋转。

使电流Io流入线圈1，以在线圈外侧产生S极磁场。使Io/2电流从线圈2和线圈3流出，以在线圈外侧产生N极磁场。

在对线圈2和线圈3的磁场进行矢量合成时，向下产生N极磁场，该磁场是电流Io通过一个线圈时所产生磁场的0.5倍大小，与线圈1的磁场相加变为1.5倍。这会产生一个相对于永磁体成90°角的合成磁场，因此可以产生最大扭矩，永磁体顺时针旋转。

当根据旋转位置减小线圈2的电流并增加线圈3的电流时，合成磁场也顺时针旋转，永磁体也继续旋转。

② 在旋转了30°的状态下，电流Io流入线圈1，使线圈2中的电流为零，使电流Io从线圈3流出。

线圈1的外侧变为S极，线圈3的外侧变为N极。当矢量合成时，产生的磁场是电流Io通过一个线圈时所产生磁场的√3（≈1.72）倍。这也会产生相对于永磁体的磁场成90°角的合成磁场，并顺时针旋转。

当根据旋转位置减小线圈1的流入电流Io、使线圈2的流入电流从零开始增加、并使线圈3的流出电流增加到Io时，合成磁场也顺时针旋转，永磁体也继续旋转。

※假设各相电流均为正弦波形，则此处的电流值为Io × sin(π⁄3)=Io × √3⁄2 通过磁场的矢量合成，得到总磁场大小为一个线圈所产生磁场的(√3⁄2)2×2=1.5 倍。当各相电流均为正弦波时，无论永磁体的位置在哪，矢量合成磁场的大小均为一个线圈所产生磁场的1.5倍，并且磁场相对于永磁体的磁场成90°角。

③在继续旋转了30°的状态下，电流Io/2流入线圈1，电流Io/2流入线圈2，电流Io从线圈3流出。

线圈1的外侧变为S极，线圈2的外侧也变为S极，线圈3的外侧变为N极。当矢量合成时，产生的磁场是电流Io流过一个线圈时所产生磁场的1.5倍（与①相同）。这里也会产生相对于永磁体的磁场成90°角的合成磁场，并顺时针旋转。

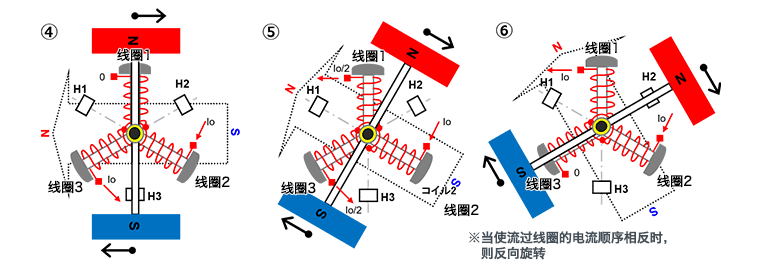

④～⑥ 以①～③相同的方式旋转。

这样，如果不断根据永磁体的位置依次切换流入线圈的电流，则永磁体将沿固定方向旋转。同样，如果使电流反向流动并使合成磁场方向相反，则会逆时针旋转。

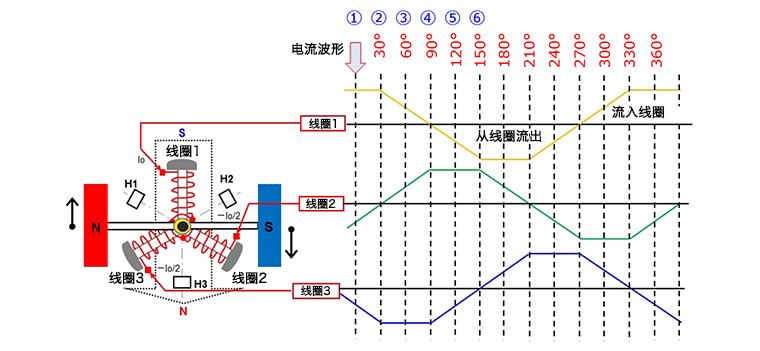

下图连续显示了上述①～⑥每个步骤的每个线圈的电流。通过以上介绍，应该可以理解电流变化与旋转之间的关系了。

关键要点:

?三相全波无刷电机通过三个线圈的电流流入和流出使磁场发生变化，从而使三相全波无刷电机的转子旋转。
