控制环路设计——反激篇
说到环路，我相信对于电源工程师来说都是个头疼的问题。经常会有初学者在设计一款电源后，调试时发现波形杂乱，还伴随着花里胡哨的震荡，但又无从下手。因为环路理论涉及的知识比较广，确实不是看一篇两篇文章就能搞懂的，因此我计划开设一个小专题，专门来研究环路。我们不从繁琐的理论知识去学习和认知环路，而是通过一个实际案例来分析关于环路的方方面面，碰到环路问题就想解决办法。希望大家都能有所收获。
开篇，我举一个开关电源调试过程中会碰到的一个常见的问题：

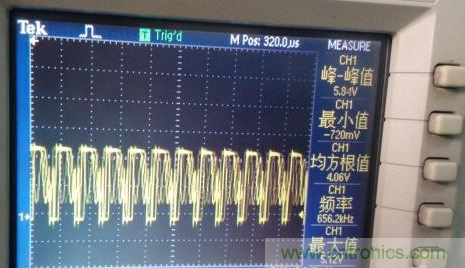

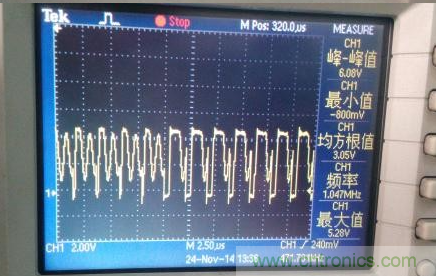

我们在调试的时候，可能会遇到波形剧烈抖动，且无规律，可能还伴随着大小波的情况。遇到这种现象那么我们就要考虑是不是我们的环路设计出现了问题。
一、反激介绍——稳压电源是如何工作的？

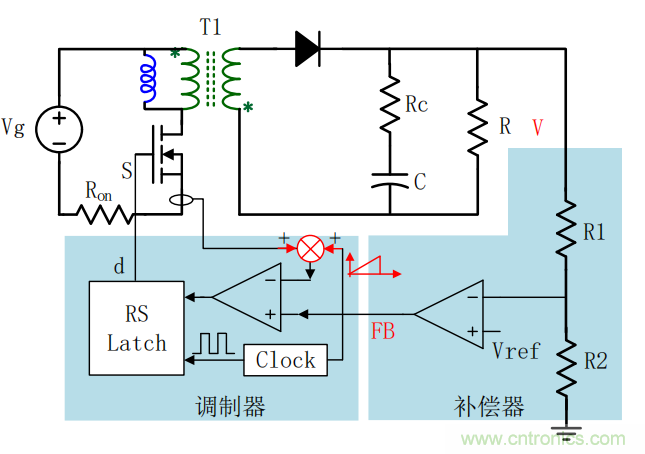

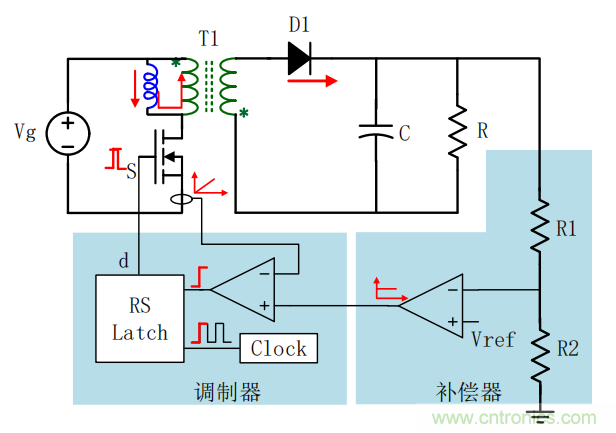

从图中我们可以看出，一个开关电源是有功率级+调制器+补偿器组成的。我们前面有分析过反激变换器的工作原理以及计算，在这里进行一个小总结：
1、Vout 每时每刻参考 Vref 进行比较以获得误差 ?= Vref –k*Vout 。
2、误差补偿得到控制信号。
3、调制器将控制信号转移到 PWM。
4、功率级做出反应以尽可能地减小 ?。
经过上述过程，我们就能理解反激变换器在闭环控制时的工作过程。
那么，客户想要一个啥样的电源呢？
1、稳定--无论负载、输入、温度和其他条件如何。
2、精准--输出就是我们想要的。
3、快速--对任何传入扰动（例如负载瞬变）的快速反应。
一、反激稳态——什么是极点、零点和bode图？
概念我就不在这里啰嗦了，后续我们会逐一讨论。先来看看，对于一个电路开环的传递函数是啥样的？
求解 N(s)=0 得到零，求解 D(s)=0 得到极点。举个例子：
我们分别令分子、分母＝0，可以得到：

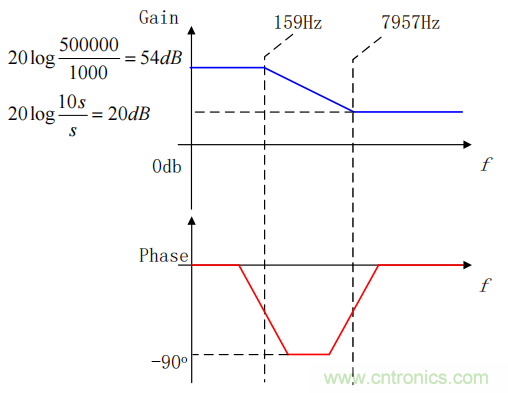

根据以上式子我们可以画出响应的bode图，也就是增益和相位：
实际中，我们得到的不是这种图像，而是平滑曲线。
了解了相关传递函数，我们就来分析震荡是怎么产生的，我们如何去避免震荡？
我们先来看看反激的闭环系统是长啥样的？

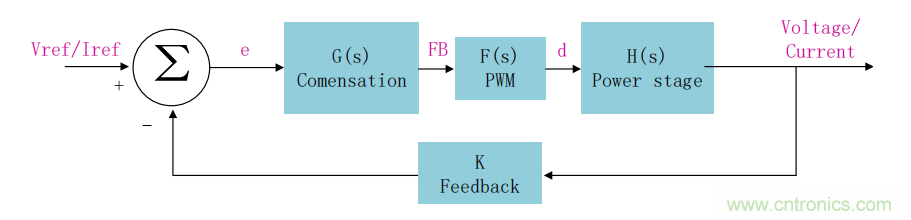

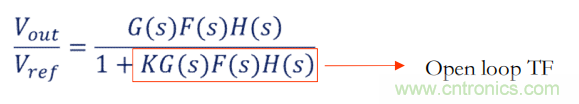

前面我们小结了一波反激变换器的闭环工作方式，我们在这里直接用方框图来说明。K：反馈，G（s）：补偿，F（s）：PWM控制器，H（s）：功率级。由此我们可以写出，该闭环控制环路的传递函数：
从中我们可以看到，KG（s）F（s）H（s）是一个开环的传递函数，如果出现分母为零，那么该等式就无解，也就是说系统永远也不会稳定，就会出现自激振荡的现象：
但是，一般我们实际测试过程中，用的最多的是环路分析仪，这些等式只是在理论分析的过程中才会用到，那么实际我们通过环路分析仪测试出来的bode图如何去判断系统是否稳定呢？
我们首先要了解，环路分析仪出来后，有一个相位phase和一个增益gain，我们怎么去看。
一般而言，测试出来横坐标都是频率的十倍频，双坐标系中有dB单位的是对应的增益，以多少°对应的是相位。从图中我们可以得到啥呢？首先是增益的过零点处，所对应的的横坐标我们叫穿越频率，增益过零点处对应的相位与180°的差值的绝对值为相位裕度，相位过180°处所对应的增益与0dB的差值的绝对值是增益余量。
知道这写bode图上的信息后，我们还需要了解这些穿越频率、相位裕度、增益余量到低多少合适？
对于增益余量，我们希望每个周期的单次噪声都可以衰减到1/4，即：

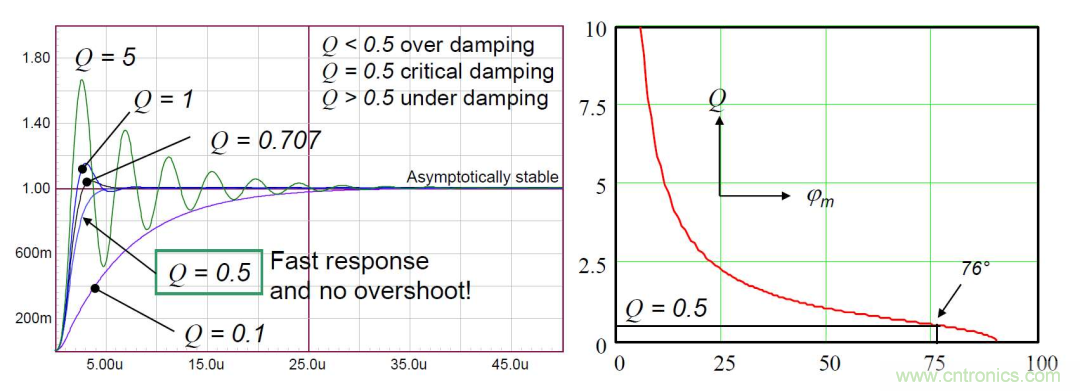

我们通过图中可以了解到：
1）Q 因子为 0.5（临界响应）意味着相位裕度为 76°
2）45°的相位裕度对应于 1.2 的 Q：振荡响应！
了解了以上信息，到底啥样的bode图是我们所需要的呢？

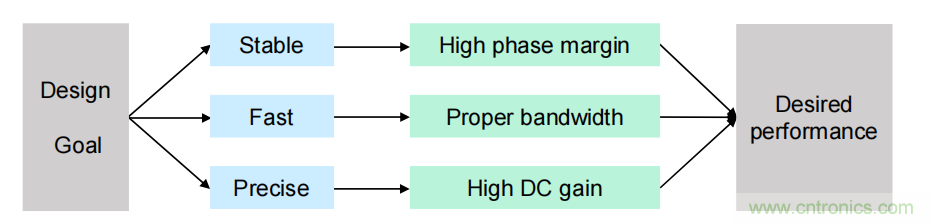

总结一下：
稳定--较高的相位裕度
快速--合适的带宽（即穿越频率）
精准--高直流增益

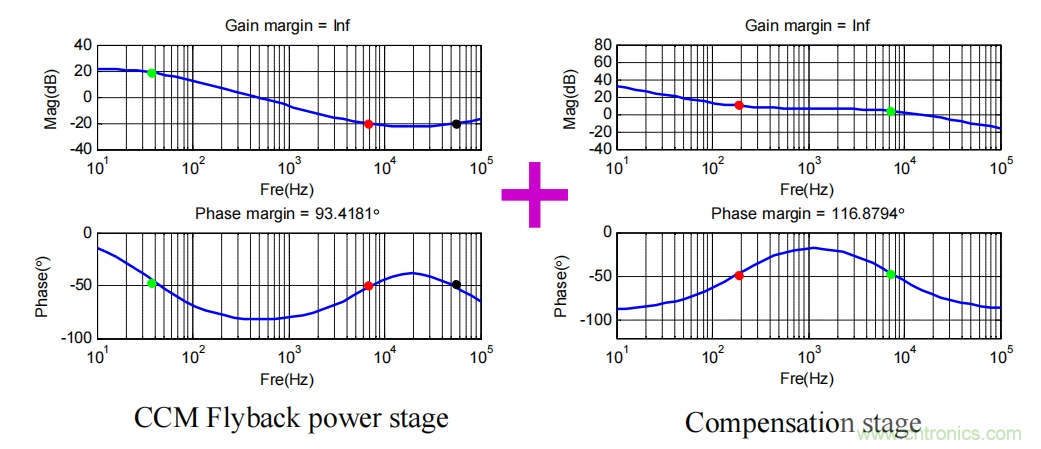

其实，这些图像我们在分析的时候可以用mathcad去画出来的，首先我们需要算出反激的传递函数，举个例子：

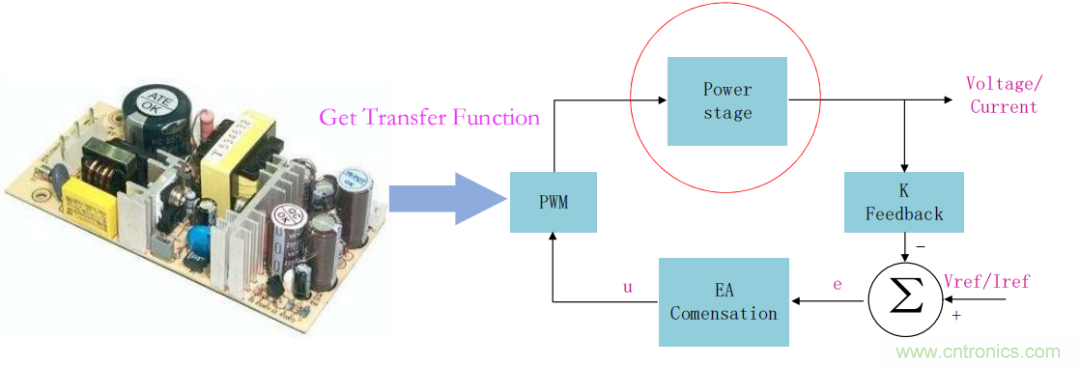

要去画出系统的小信号模型，其次针对反馈、控制器、功率级进行重点拆分，即影响环路的器件，最后就能列出表达式：

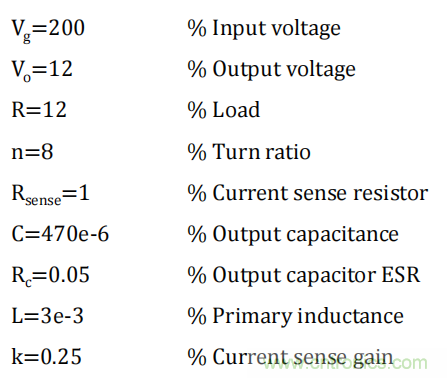

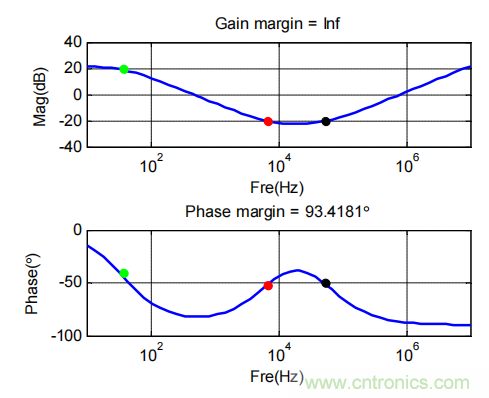

这个怎么写出来的，后面我们也会一一讲到。接下来我们就可以根据等式代入已知量：
三、补偿环路设计
在设计之前我们要了解，补偿器的基本原型：

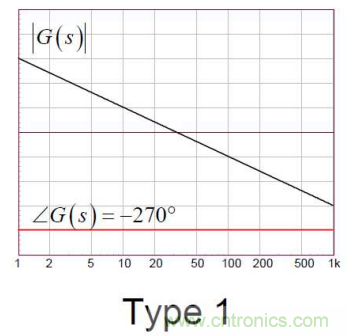

1、Type1：1极点在原点，无相位提升

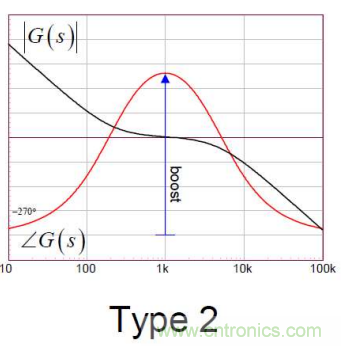

2、Type2：原点1极点，1零1极，相位提升至90°

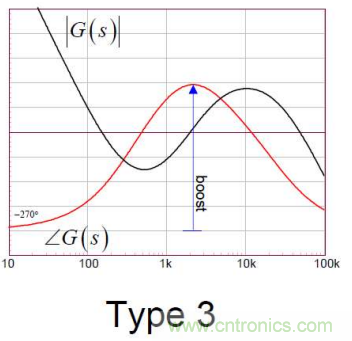

3、Type3：原点1极点，2零2极，相位提升至180°

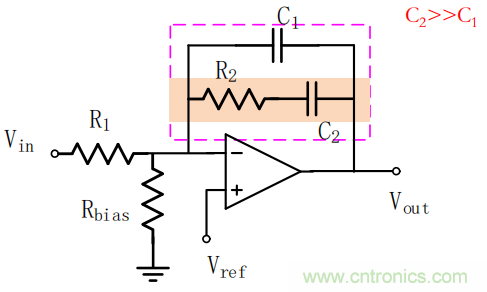

我们在反激变换器中，常用的是TYPE2，所以针对type2我们着重讲解一下。首先为了直观的反应补偿机理，我们用运放来进行分析。
根据运放的虚短虚断，我们可以得到传递函数：
由于C2远大于C1，我们假若没有C1可以得到：

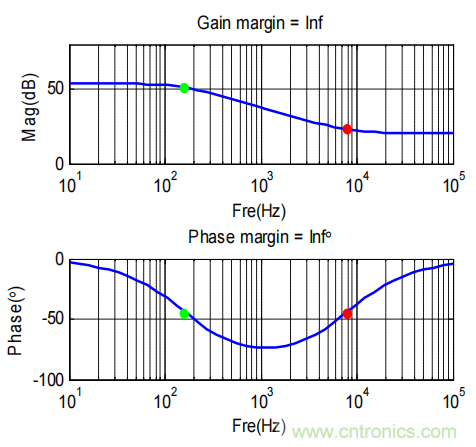

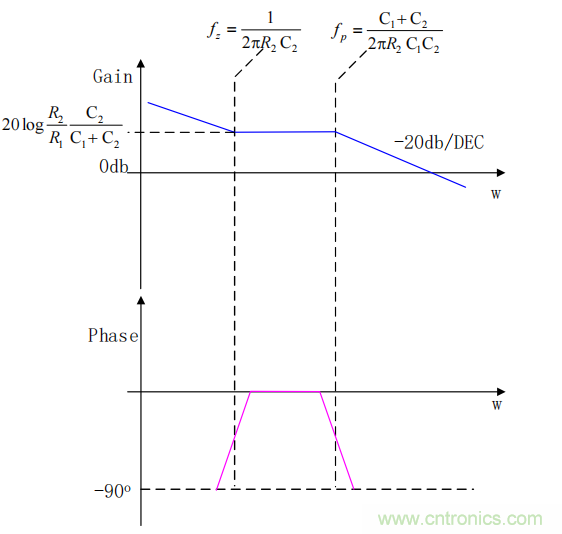

根据前面章节提到的算法，我们可以画出type2的bode图：
也就反映出，这种补偿电路在环路中的补偿形式。具体来看电容在环路增益中起到了哪些作用呢？
