使用同步整流型IC时的电路板布局

品慧电子讯此前介绍过的电路板布局是以“升压型DC/DC转换器的电流路径”中的二极管整流（异步整流）升压型转换器为前提进行的，在本文中，将介绍使用了同步整流型IC时的电路板布局。

使用同步整流升压型DC/DC转换器时的电路板布局

与降压型DC/DC转换器一样，升压型DC/DC转换器也分二极管整流（异步整流）和同步整流。在本章中，已经介绍了使用二极管整流IC时的电路板基本布局，但是由于近年来同步整流升压型转换器IC的应用也越来越多，因此在本文中将介绍同步整流型的布局要点。顺便提一下，在第一篇文章“PCB布局设计的重要性”中出现的评估板、电路图和布局示例都是同步整流型的。

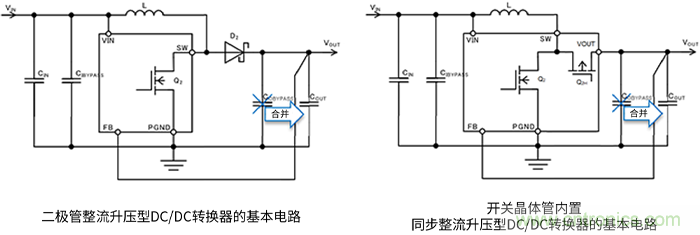

在同步整流方式下，续流二极管D2被作为开关晶体管Q2H集成在IC内部，因此这里使用内置开关晶体管型的IC示例。为了便于比较，这里还同时给出了此前介绍过的二极管整流的布局。

关于输入/输出电容器、电感、包括电感在内的开关节点、散热孔、反馈路径及接地方面的注意要点，与此前介绍过的二极管整流的要点相同。另外，用来抑制高频尖峰噪声的缓冲电路相关的注意要点也是相同的。

> 关 键 要 点 <

● 升压型DC/DC转换器的二极管整流和升压型DC/DC转换器的同步整流的电路板布局要点基本相同。
