开关模式电源电流检测——第二部分：何处放置检测电阻

品慧电子讯电流检测电阻的位置连同开关稳压器架构决定了要检测的电流。检测的电流包括峰值电感电流、谷值电感电流（连续导通模式下电感电流的最小值）和平均输出电流。检测电阻的位置会影响功率损耗、噪声计算以及检测电阻监控电路看到的共模电压。

放置在降压调节器高端

对于降压调节器，电流检测电阻有多个位置可以放置。当放置在顶部MOSFET的高端时（如图1所示），它会在顶部MOSFET导通时检测峰值电感电流，从而可用于峰值电流模式控制电源。但是，当顶部MOSFET关断且底部MOSFET导通时，它不测量电感电流。

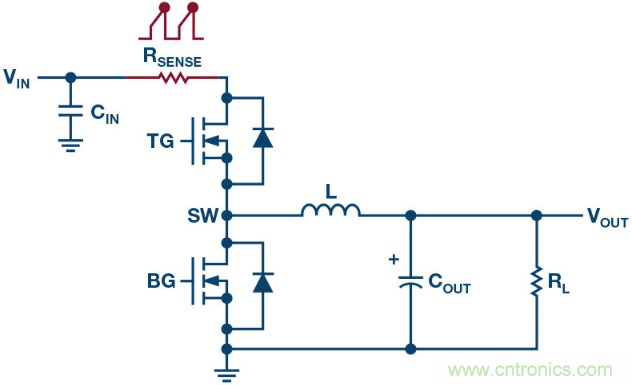

图1.带高端RSENSE的降压转换器

在这种配置中，电流检测可能有很高的噪声，原因是顶部MOSFET的导通边沿具有很强的开关电压振荡。为使这种影响最小，需要一个较长的电流比较器消隐时间（比较器忽略输入的时间）。这会限制最小开关导通时间，并且可能限制最小占空比（占空比 = VOUT/VIN）和最大转换器降压比。注意在高端配置中，电流信号可能位于非常大的共模电压(VIN)之上。

放置在降压调节器低端

图2中，检测电阻位于底部MOSFET下方。在这种配置中，它检测谷值模式电流。为了进一步降低功率损耗并节省元件成本，底部FET RDS（ON）可用来检测电流，而不必使用外部电流检测电阻RSENSE。

开关模式电源电流检测——第二部分：何处放置检测电阻

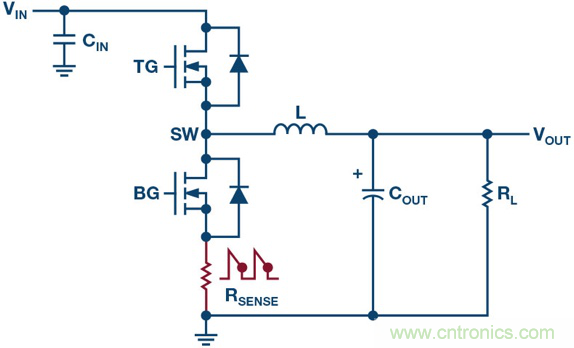

图2.带低端RSENSE的降压转换器

这种配置通常用于谷值模式控制的电源。它对噪声可能也很敏感，但在这种情况下，它在占空比较大时很敏感。谷值模式控制的降压转换器支持高降压比，但由于其开关导通时间是固定/受控的，故最大占空比有限。

降压调节器与电感串联

图3中，电流检测电阻RSENSE与电感串联，因此可以检测连续电感电流，此电流可用于监测平均电流以及峰值或谷值电流。所以，此配置支持峰值、谷值或平均电流模式控制。

开关模式电源电流检测——第二部分：何处放置检测电阻

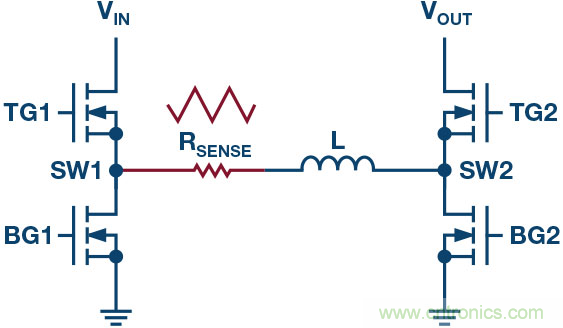

图3.RSENSE与电感串联

这种检测方法可提供最佳的信噪比性能。外部RSENSE通常可提供非常准确的电流检测信号，以实现精确的限流和均流。但是，RSENSE也会引起额外的功率损耗和元件成本。为了减少功率损耗和成本，可以利用电感线圈直流电阻(DCR)检测电流，而不使用外部RSENSE。

放置在升压和反相调节器的高端

对于升压调节器，检测电阻可以与电感串联，以提供高端检测（图4）。

开关模式电源电流检测——第二部分：何处放置检测电阻

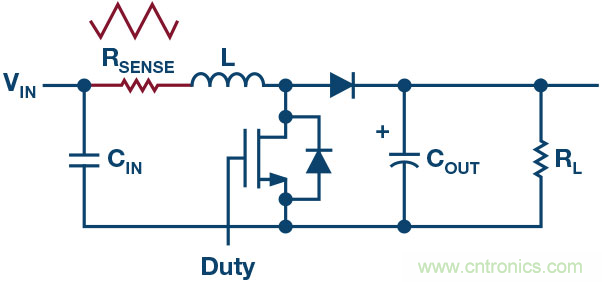

图4.带高端RSENSE的升压转换器

升压转换器具有连续输入电流，因此会产生三角波形并持续监测电流。

放置在升压和反相调节器的低端

检测电阻也可以放在底部MOSFET的低端，如图5所示。此处监测峰值开关电流（也是峰值电感电流），每半个周期产生一个电流波形。MOSFET开关切换导致电流信号具有很强的开关噪声。

开关模式电源电流检测——第二部分：何处放置检测电阻

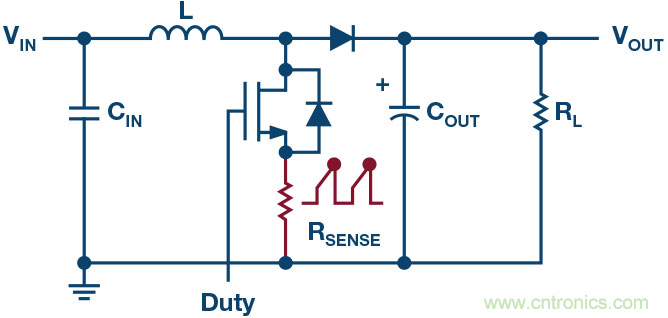

图5.带低端RSENSE的升压转换器

SENSE电阻放置在升降压转换器低端或与电感串联

图6显示了一个4开关升降压转换器，其检测电阻位于低端。当输入电压远高于输出电压时，转换器工作在降压模式；当输入电压远低于输出电压时，转换器工作在升压模式。在此电路中，检测电阻位于4开关H桥配置的底部。器件的模式（降压模式或升压模式）决定了监测的电流。

开关模式电源电流检测——第二部分：何处放置检测电阻

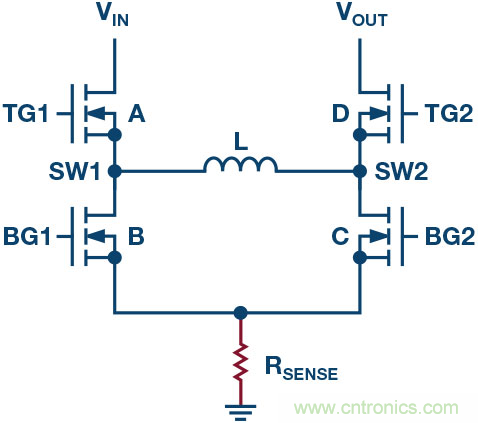

图6.RSENSE位于低端的升降压转换器

在降压模式下（开关D一直导通，开关C一直关断），检测电阻监测底部开关B电流，电源用作谷值电流模式降压转换器。

在升压模式下（开关A一直导通，开关B一直关断），检测电阻与底部MOSFET (C)串联，并在电感电流上升时测量峰值电流。在这种模式下，由于不监测谷值电感电流，因此当电源处于轻负载状态时，很难检测负电感电流。负电感电流意味着电能从输出端传回输入端，但由于这种传输会有损耗，故效率会受损。对于电池供电系统等应用，轻负载效率很重要，这种电流检测方法不合需要。

图7电路解决了这个问题，其将检测电阻与电感串联，从而在降压和升压模式下均能连续测量电感电流信号。由于电流检测RSENSE连接到具有高开关噪声的SW1节点，因此需要精心设计控制器IC，使内部电流比较器有足够长的消隐时间。

开关模式电源电流检测——第二部分：何处放置检测电阻

图7.LT8390升降压转换器，RSENSE与电感串联

输入端也可以添加额外的检测电阻，以实现输入限流；或者添加在输出端（如下图所示），用于电池充电或驱动LED等恒定输出电流应用。这种情况下需要平均输入或输出电流信号，因此可在电流检测路径中增加一个强RC滤波器，以减少电流检测噪声。

上述大多数例子假定电流检测元件为检测电阻。但这不是强制要求，而且实际上往往并非如此。其他检测技术包括使用MOSFET上的压降或电感的直流电阻(DCR)。这些电流检测方法在第三部分“电流检测方法”中介绍。
