采用集成FET设计的EMI抑制技术
品慧电子讯本系列文章的第 1 部分至第 4 部分详细介绍了开关电源稳压器引起的传导发射和辐射发射，包括噪声产生机制、测量要求、频率范围、适用的测试限值、传播模式和寄生效应。在第 5 部分中，我将基于这一理论基础介绍抑制电磁干扰 (EMI) 的实用电路技术。
一般来说，电路原理图和印刷电路板 (PCB) 对于实现出色的 EMI 性能至关重要。第 3 部分重点强调通过谨慎的元器件选型和 PCB 布局尽量减小“功率回路”寄生电感的重要性。电源转换器集成电路 (IC) 的封装技术及其提供的 EMI 特定功能对此产生了巨大的影响。如第 2 部分所述，必须使用差模 (DM) 滤波方可将输入纹波电流的幅值充分降低至满足 EMI 合规性要求的水平。与此同时，如果需要抑制约 10MHz 以上的发射，通常使用共模 (CM) 滤波。在高频条件下，使用屏蔽也可以获得优异的结果。
本文主要介绍这些方面的内容，专门聚焦于带有集成功率 MOSFET 和控制器的转换器解决方案，提供抑制 EMI 的实例和应用指导。一般来说，转换器应在合理范围内超出传导 EMI 一定的裕度，为达到辐射限值预留空间。幸运的是，多数减少传导发射的步骤对于抑制辐射 EMI 同样有效。
了解 EMI 的相关挑战
DC/DC 转换器中的 EMI 主要由其快速开关的电压和电流特性所致。与转换器的不连续输入或输出电流相关的 EMI 相对容易处理，但更大的问题是开关电压 dv/dt 和电流 di/dt 中的谐波成分，以及与开关波形相关的振铃。

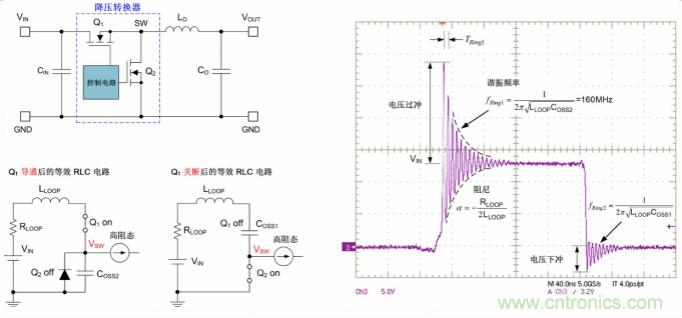

图 1 所示为存在噪声的同步降压转换器的开关 (SW) 电压波形。振铃频率范围为 50MHz 至 200MHz，具体取决于寄生效应。此类高频成分可以通过近场耦合传播到输入电源线、周边元器件或输出总线（如 USB 电缆）。体二极管反向恢复存在类似的问题，随着恢复电流流入寄生回路电感，振铃电压升高。
图 1：同步降压转换器在 MOSFET 导通和关断开关转换期间的开关节点电压波形和等效电路

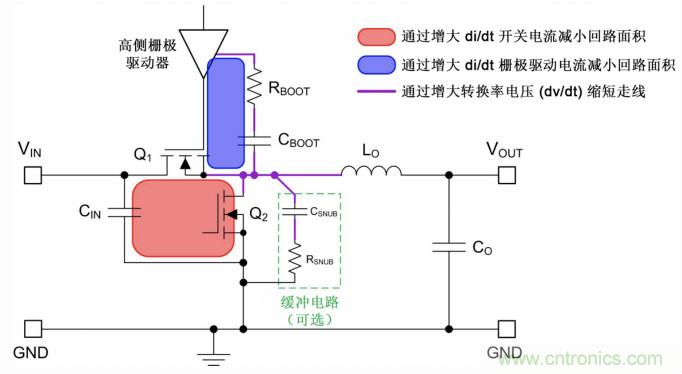

图 2 的原理图标识了降压转换器电路的两条重要回路。最大限度缩减电源回路的面积至关重要，原因是该参数与寄生电感和相关 H 场传播成正比。主要设计目标是通过减小寄生电感最大程度提升寄生 LC 谐振电路的谐振频率。此举可以降低存储的无功能量总值，减少开关电压峰值过冲。
图 2：简化的同步降压转换器原理图（针对 EMI 标出了关键回路和走线）
在图 2 所示的自举电容回路中，高侧 MOSFET 的导通速度由一个标记为 RBOOT 的可选串联自举电阻进行控制。自举电阻会改变驱动电流瞬变率，降低 MOSFET 导通期间的开关电压和电流转换率。另一种方法是在 SW 和 GND 之间添加一个缓冲电路。同理，该缓冲电路应根据每次开关转换时的瞬态电流尖峰，占用最小的回路面积。当然，缓冲电路和栅极电阻会增加开关功率损耗，需要在效率和 EMI 之间进行权衡。如果效率和散热性能同样非常重要，则需要使用其他技术解决 EMI 相关的挑战。
转换器的 PCB 布局
表 1 至表 5 总结了通过优化 PCB 布局及元器件排布削弱 DC/DC 转换器 EMI 信号的基本准则。我将在本文的后续部分提供一项 PCB 布局案例研究，探讨如何优化降压转换器的 EMI 特性。

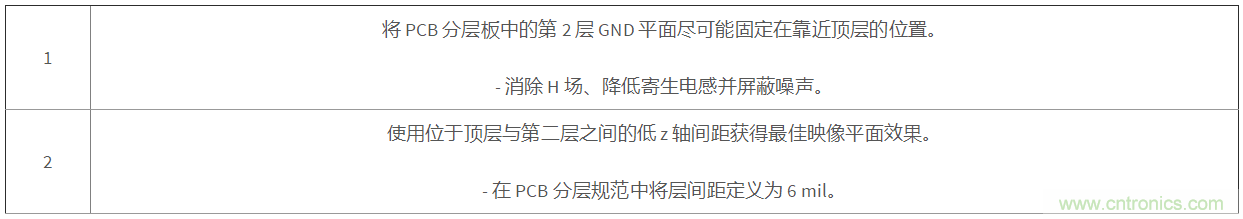

表 1：布线及元器件排布。
表 2：GND 平面设计。

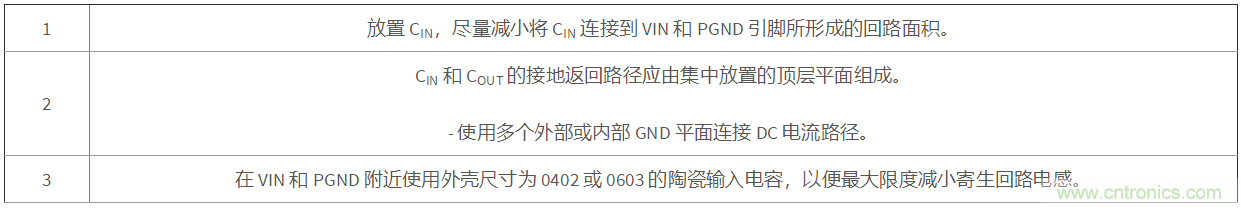

表 3：输入和输出电容。

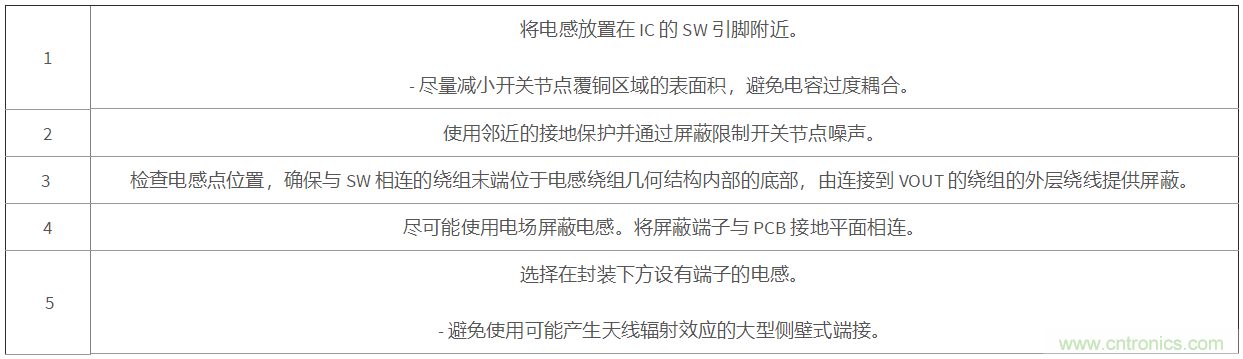

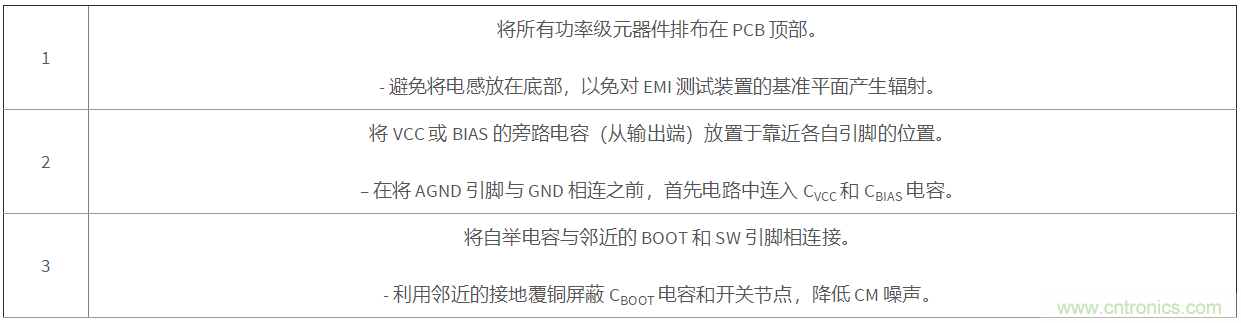

表 4.电感和开关节点布局。

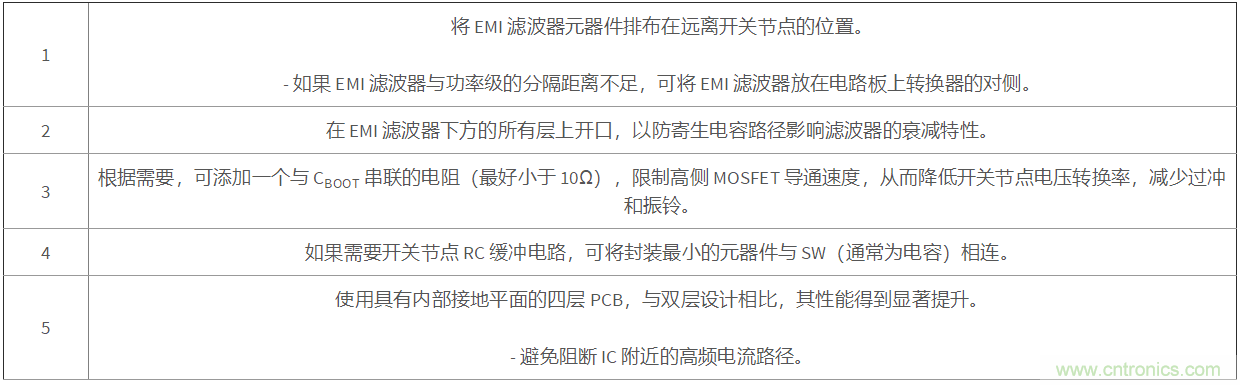

表 5.EMI 管理。
EMI 输入滤波器

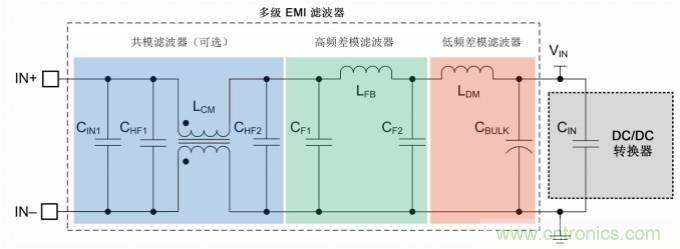

图 3 所示为典型的多级 EMI 输入滤波器。低频和高频部分可提供 DM 噪声衰减，也可选择 p 级，通过 CM 扼流器提供 CM 衰减。标记为 CBULK 的电解电容具有固有的串联电阻 (ESR)，可用于设置所需阻尼，降低转换器输入的有效品质因子，保持输入滤波器的稳定性。
DM 电感的自谐振频率 (SRF) 限制滤波器第一级可实现的高频 DM 衰减。滤波器第二级通常至关重要，其使用铁氧体磁珠在高频条件下提供附加的 DM 衰减，此时额定阻抗通常为 100MHz。标记为 CF1 和 CF2 的陶瓷电容可将噪声分流到接地端。
图 3：具有 DM 和 CM 级的三级 EMI 输入滤波器
DM 滤波器的电感一般设置为削弱基波和低频谐波的值。应使用尽可能小的电感来满足低频滤波要求，因为匝数较多的大电感具有较高的等效并联电容 (EPC)，导致其 SRF 较高，影响其在高频下的性能。
标记为 LCM 的 CM 扼流器针对 CM 电流提供较高的阻抗，其泄漏电感也可提供 DM 衰减。然而，在部分要求接地连接必须保持完好的应用中，该元器件不适用，这些应用需要更安静的转换器设计，CM 扼流器不再是首选。
为了演示 CM 扼流器的效果，图 4 展示了德州仪器 (TI) LM53603，这是一款采用双层 PCB 的 36V、3A DC/DC 转换器解决方案 [7]。该器件的功率级位于顶层，EMI 输入滤波器则放置于底部。如图 4 中的布局所示，滤波器附近的接地平面覆铜区可借助过孔缝合提供屏蔽效果。此外，在滤波器级以下的所有层中插入敷铜层切口，可避免 VIN 和 GND 走线之间产生寄生电容，从而为噪声电流提供绕过 CM 扼流器的路径并让步于滤波器的阻抗特性。

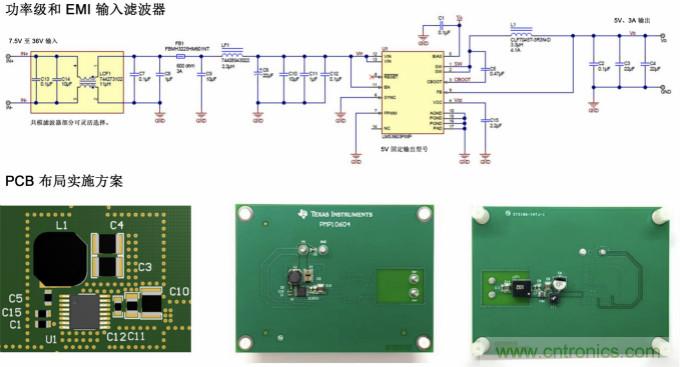

图 4：DC/DC 转换器原理图和 PCB 布局实施方案

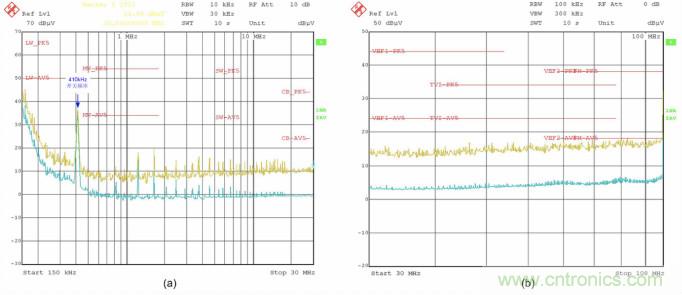

图 5 所示为国际无线电干扰特别委员会 (CISPR) 25 针对图 4 的转换器设计在 150kHz 至 108MHz 之间进行的传导发射测量。我们提供了使用与不使用 CM 扼流器两种情况下的测量结果。使用 Rohde & Schwarz 的频谱分析仪，所得检测器扫描结果的峰值和平均值分别以黄色和蓝色表示。红色限值图象为 5 类峰值和平均值限值（峰值限值通常比平均值限值高出 20dB）。

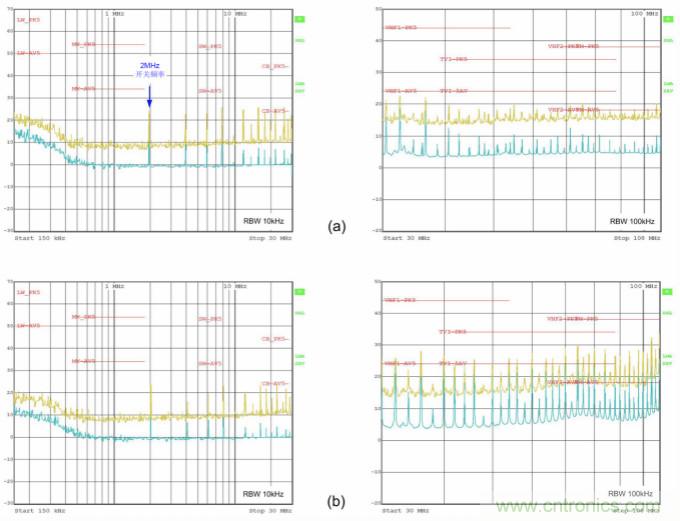

图 5：CISPR 25 在使用 CM 扼流器 (a) 与不使用 CM 扼流器 (b) 情况下进行的传导 EMI 测量
金属外壳屏蔽
另一种优化高频 EMI 性能的有效方式是添加金属外壳屏蔽层，从而阻挡辐射电场。外壳通常由铝制成，采用框架（敞开式）或封闭式设计实施方案。屏蔽外壳可覆盖除 EMI 滤波器之外的所有功率级元器件，外壳与 PCB 上的 GND 相连，基本形成了一个带有 PCB 接地平面的法拉第笼。
这使得从开关单元到 EMI 滤波器或长输入线连接（也用作天线）的辐射噪声耦合显著减少。当然，这会产生额外的元器件和装配成本，导致散热管理和散热测试的难度增加。铝电解电容的外壳也可以提供电场屏蔽，为实现此目的，可在电路板上针对性地放置该电容。
DC/DC 转换器案例研究

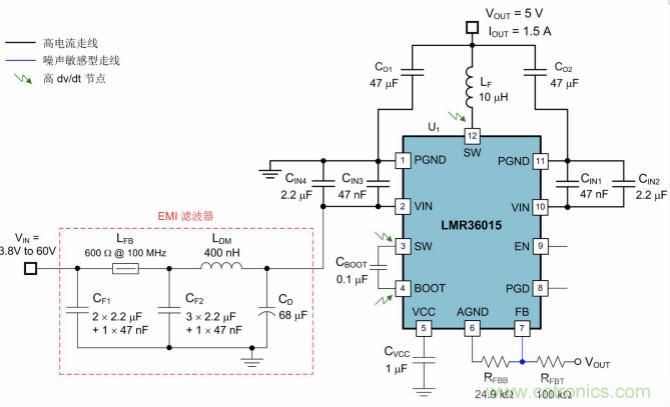

图 6 为 60V、1.5A 单片式集成同步降压转换器电路的原理图，该电路通过多项功能实现最佳 EMI 性能。该原理图还显示了一个两级 EMI 输入滤波器级，旨在满足汽车或噪声敏感型工业应用的 EMI 规范。为了帮助实现最佳的 PCB 布局，原理图中将高电流走线（VIN、PGND、SW 连接）、噪声敏感型网络 (FB) 和高 dv/dt 电路节点（SW、BOOT）突出显示。
图 6：采用 EMI 优化型封装和引脚布局的 DC/DC 转换器。内置一个两级 EMI 输入滤波器
a. 引脚布局设计

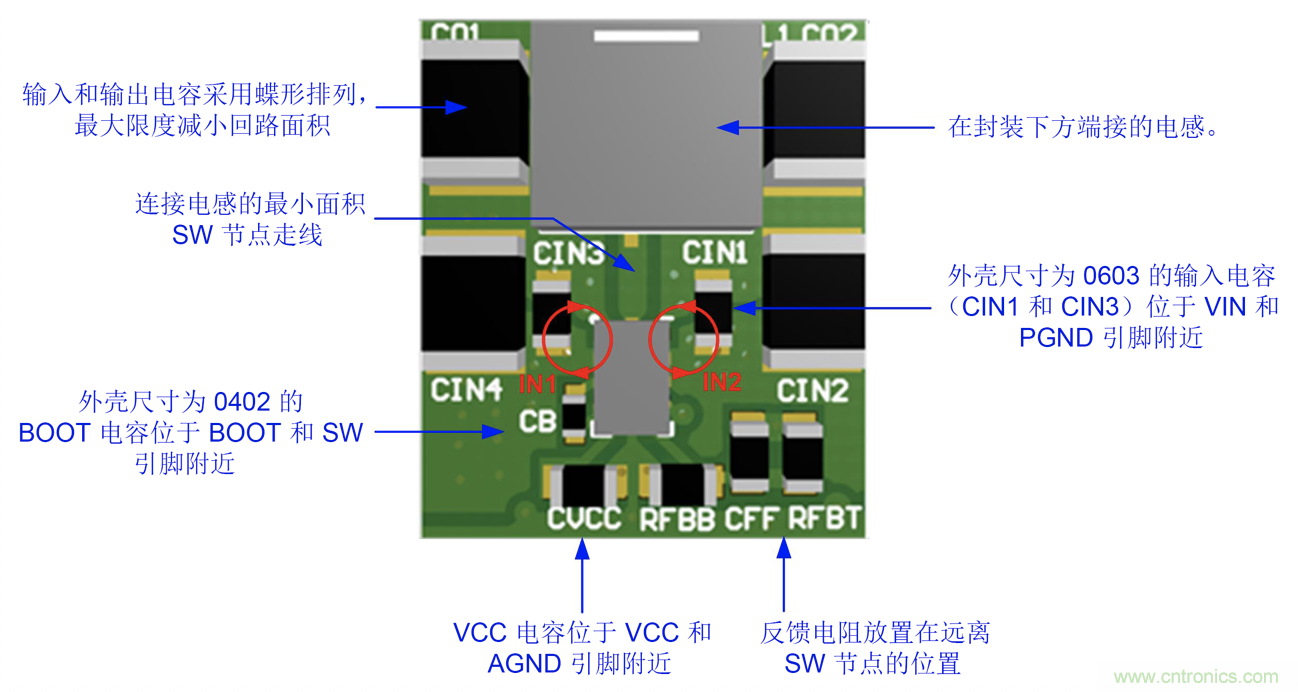

图 6 所示的转换器 IC 优势在于，其 VIN 和 PGND 采用对称且均衡的引脚排布。该转换器利用两个并联的输入回路使寄生回路电感成功减半。上述回路在 PCB 布局中标记为“IN1”和“IN2”，如图 7 所示。两个外壳尺寸为 0402 或 0603 的小型电容（在图 6 中分别标记为 CIN1 和 CIN3）放置在尽可能靠近 IC 的位置，最大限度减小输入回路面积。两个回路中的环流产生相反的磁矩，消除 H 场并降低有效电感。为了进一步降低寄生电感，PCB 第 2 层（紧靠顶层电源电路的下方）的 IN1 和 IN2 回路下方设有返回电流的连续接地平面，可使场效应自行消除。
在电感两侧各使用一个陶瓷输出电容（COUT1 和 COUT2）同样能够优化输出电流回路。在输出端引出两个并联的接地返回路径可以将返回电流分成两部分，有助于减弱“地弹反射”效应。
图 7：仅部署在 PCB 顶层的功率级布局
SW 引脚位于 IC 中心，因此辐射电场会由 IC 两侧相邻的 VIN 和 PGND 引脚屏蔽。GND 平面覆铜区可对将 IC 的 SW 引脚连接到电感端子的多边形覆层施加屏蔽。SW 和 BOOT 的单层布局意味着 PCB 的底侧不会有 dv/dt 较高的过孔。这样可以避免在 EMI 测试期间，电场与基准接地平面耦合。
b. 封装设计
与优化的引脚排布类似，电源转换器 IC 封装设计也是改善 EMI 信号的关键属性。例如，德州仪器 (TI) 的 HotRodÔ 封装技术采用引线框上倒装芯片 (FCOL) 的方式，规避了功率器件线焊导致封装寄生电感过高的情况。如图 8 所示，IC 以上下翻转的形式放置，IC 上的铜柱（也称为凸点或支柱）直接焊接到引线框架。这种构造方法能够提升密度并较薄的外型，因为每个引脚都与引线框架直接相连。从 EMI 角度来看，最重要的一点是，与传统线焊封装相比，HotRod 封装降低了封装的寄生电感。

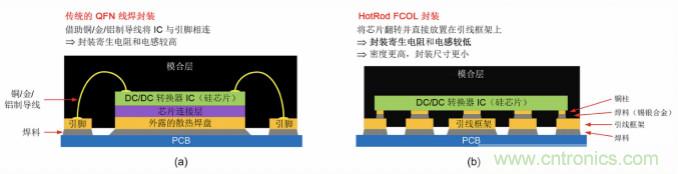

图 8：QFN 线焊封装 (a) 和 HotRod FCOL (b) 封装的结构对比
HotRod 封装不仅可以在开关换向（50MHz 至 200MHz 频率范围）期间减少振铃，还可以降低导通和开关损耗。图 9 所示为开关节点电压振铃随之得到改善的情况。图 8 所示为图 6 中的转换器在 150kHz 至 108MHz 下测得的传导发射。测量结果符合 CISPR 25 5 类要求。

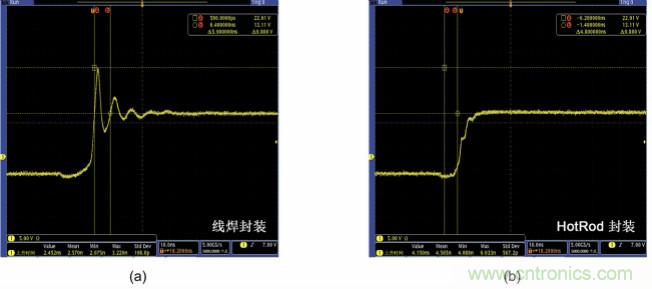

图 9：使用传统线焊封装的转换器 (a) 和 HotRod FCOL 转换器 (b) 时的开关节点电压波形
图 10：CISPR 25 传导发射测量结果，(a) 频率范围为 150kHz 至 30MHz，(b) 频率范围为 30MHz 至 108MHz
总结
在本文中，我讨论了使用电源转换器 IC 的 DC/DC 稳压器电路可以采用的 EMI 抑制技术。减弱 EMI 的 PCB 布局步骤包括尽量减小布局中的电流“热回路”面积、避免阻断电流路径、采用具有内部接地平面的四层 PCB 结构实现屏蔽（屏蔽效果远超双层 PCB），以及通过尽量减小开关节点覆铜区域面积来降低电场辐射耦合。
转换器封装类型是一项重要的选择标准，新一代器件的开关节点振铃和引脚设计得到显著提升，有助于实现最优的电容放置方案。从输入滤波的角度而言，抑制低频噪声（通常小于 10MHz）相对容易，使用传统的 LC 滤波器级即可实现。然而，抑制高频噪声（10MHz 以上）通常需要额外使用 CM 扼流器和/或铁氧体磁珠滤波器级。焊接到 PCB 接地平面的金属外壳屏蔽层也能有效减轻高频发射。
在本系列文章的下一部分中，我将探讨使用控制器驱动分立式功率 MOSFET 的 DC/DC 稳压器电路适用的 EMI 抑制技术。根据 EMI 进行分析，这些技术更具挑战性。
