通用RF器件的载波功率电平、OIP3 指标和单载波/多载波ACLR之间的关系
品慧电子讯：为了了解 RF 器件的 ACLR 来源可以对宽带载波频谱进行模拟，相当于独立的 CW 副载波集合。每个副载波都会携带一部分总的载波功率。下图所示就是这样一个模型，连续 RF 载波由四个单独的 CW 副载波模拟，每个副载波的功率为总载波功率的四分之一。副载波以相同的间隔均匀地分布于整个载波带宽内。
ACLR/IMD 模型
为了了解 RF 器件的 ACLR 来源可以对宽带载波频谱进行模拟，相当于独立的 CW 副载波集合。每个副载波都会携带一部分总的载波功率。下图所示就是这样一个模型，连续 RF 载波由四个单独的 CW 副载波模拟，每个副载波的功率为总载波功率的四分之一。副载波以相同的间隔均匀地分布于整个载波带宽内。

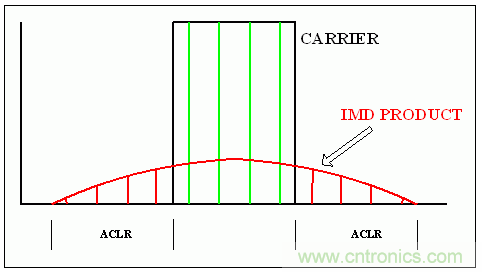

图 1. 宽带载波信号的副载波模型
图 1 中的绿线从左到右分别是副载波 1、2、3 和 4。如果我们只考察左边的两个副载波(1 和 2)，可以考虑 RF 器件中的任意 IMD3 失真引起的三阶 IMD 分量。三阶失真表现为这两个副载波两侧的低电平副载波，两个“绿色”副载波左边的第一个“红色”失真分量是这两个副载波的 IMD3 失真结果。
来自副载波 1 和 3 的 IMD3 分量在与载波 1 间距相同的频率处具有 IMD3 失真分量。这在载波频谱的左边产生第二个“红色” IM 分量。同样，来自副载波 1 和 4 的 IMD3 生成的失真分量距离载波边缘更远。
注意这里还存在其它的 IMD 分量。副载波 2 和 4 产生的 IM3 分量直接叠加在副载波 1 和 2 产生的 IMD 分量上。这一累加效应会使距离 RF 载波边缘较近的 IMD 分量的幅值比距离 RF 载波边缘较远的 IMD 分量高，产生 ACLR 失真频谱中的“肩”特性。Leffel1发表的一篇论文详细描述了来自多个副载波的 IMD 分量的这种累加。
这种方法可以定量地预测单独的 IMD3 失真分量的实际电平。通过增加模型中所使用的单独的副载波的数量可以增加模型的精度2。多个宽带载波的 ACLR 性能与该模型中的 ACLR 非常像，模型中每个单独的宽带载波占据总的宽带载波带宽的一部分。在宽带载波的相邻部分，邻近最后一个载波的单载波的 ACLR 处于 IMD3 引起的失真响应的高肩位置。这导致多载波情形的 ACLR 比单载波系统的 ACLR 差得多。再次说明，这一结果可以量化后用以精确预测单宽带载波或多宽带载波的 ACLR 性能。这种基本方法只通过 OIP3 参数来预测 RF 器件的 ACLR 性能。
基本关系
器件的三阶互调分量和三阶交调截点之间的关系如下所示：
IMD3 = (3 x Pm) - (2 x OIP3)
其中，
Pm = 双音测试例子中的每个单音功率
IMD3 = 三阶 IM3，以 dBm 为单位，表示绝对功率
OIP3 = 三阶交调截点，表示绝对功率
为了方便，可将该公式重写为相对 IMD3，即与功率电平(P)有关的 IM3 性能。
IMD3 = 2 x (Pm - OIP3)
其中，
Pm = 双音测试例子中的每个单音功率
IMD3 = 三阶 IM3，以 dBc 为单位，表示相对功率
OIP3 = 三阶交调截点，表示绝对功率
例 1
以总输出功率(Ptot)为+30dBm，OIP3 为+45dBm 的功率放大器(PA)为例。这样一个 PA 的相对 IMD3 可利用上述公式推导得出。但是，IM3 双音测试中每个单音的输出功率比 PA 的总输出功率低 3dB，即每个单音+27dBm。所以利用这些值来计算该 PA 的 IMD3：
Ptot = +30dBm (PA 的总输出功率)
Pm = (+30dBm - 3dB) = +27dBm 每个单音
OIP3 = +45dBm
IMD3 = 2 x (27 - 45) = -36dBc
ACLR 与 IMD3 的关系
宽带载波的 ACLR 通过一个校正因数与双音 IMD3 性能相关。该校正的存在是由于 IMD3 性能造成了 ACLR 性能恶化。这种恶化来源于由扩频载波的频谱密度组成的各种互调分量的影响。ACLR 与 IMD3 的有效关系如下所示：
ACLRn = IMD3 + Cn
其中 Cn 如下表所示：
我们可以将 IMD3 和 ACLRn 的上述关系式合并为一个统一的表达式，由 RF 器件的基本性能参数来推导多个扩频载波的 ACLR。
ACLRn = (2 x [(P - 3) - (OIP3)]) + (Cn)
其中，
Ptot = 所有载波的总输出功率，以 dBm 为单位
OIP3 = 器件的 OIP3，以 dBm 为单位
ACLRn = "n"载波的 ACLR，以 dBc 为单位
Cn = 上述表中的值
例 2
重复上述例子，现假设功率放大器必须产生四个载波，功率均为 250mW，总输出功率为 1W。
P/ 载波 = +24dBm
Ptot = +30dBm，总功率
OIP3 = +45dBm
ACLRn = 2 x ((30 - 3) - (45)) + 12
ACLRn = -36dBc + 12dB
ACLRn = -24dBc
重新整理该公式可推导出要得到期望的 ACLR 所需的 OIP3。重新改写后的公式如下：
OIP3 = 0.5 x ([2 x (P - 3)] - [ACLRn] + [Cn])
其中，
P = 所有载波的总输出功率，以 dBm 为单位
OIP3 = 器件的 OIP3，以 dBm 为单位
ACLRn = "n"载波的 ACLR，以 dBc 为单位
Cn = 上述表中的值
例 3
重复上述例子，现假设该功率放大器的四载波 ACLR 期望值是 -50dBc。
P/ 载波 = +24dBm
Ptot = +30dBm，总功率
ACLRn = -50dBc
OIP3 = 0.5 x ([2 x (30 - 3)] - [-45] + [12])
OIP3 = +55.5dBm
结论
通用 RF 器件的载波功率电平、OIP3 指标和单载波 / 多载波 ACLR 性能之间的关系已推导得出。该关系适用于性能受三阶失真分量影响的 RF 器件。包括许多通用的 RF 器件，但是驱动不能太接近饱和电平。通过观察，该模型对 ACLR 的预测精度接近±2dB。
参考文献
Michael Leffel, "Intermodulation Distortion in a Multi-signal Environment," RF Design Magazine, June 1995, pp. 78-84.
Nuno Borges Carvalho and Jose Carlos Pedro, "Compact Formulas to Relate ACPR and NPR to Two-Tone IMR and IPE," Microwave Journal, December 1999, pp. 70-84.
