如何提高电感线圈的品质因数Q值？

品慧电子讯：首先来讲讲，电感品质因数 Q 的定义。Q 值是衡量电感器件的主要参数，是指电感器在某一频率的交流电压下工作时，所呈现的感抗与其等效损耗电阻之比。电感器的 Q 值越高，其损耗越小，效率越高。

品质因数 Q 的定义

首先来讲讲，电感品质因数 Q 的定义。Q 值是衡量电感器件的主要参数，是指电感器在某一频率的交流电压下工作时，所呈现的感抗与其等效损耗电阻之比。电感器的 Q 值越高，其损耗越小，效率越高。

品质因数 Q 是反映线圈质量的重要参数，提高线圈的 Q 值，可以说是绕制线圈要注意的重点之一。

提高 Q 值的办法

那么，如何提高绕制线圈的 Q 值呢，下面介绍具体的方法。

1. 根据工作频率，选用线圈的导线

工作于低频段的电感线圈，一般采用漆包线等带绝缘的导线绕制。工作频率高于几万赫，而低于 2MHz 的电路中，采用多股绝缘的导线绕制线圈，这样，可有效地增加导体的表面积，从而可以克服集肤效应的影响，使 Q 值比相同截面积的单根导线绕制的线圈高 30％~50％。

在频率高于 2MHz 的电路中，电感线圈应采用单根粗导线绕制，导线的直径一般为 0.3mm~1.5mm。采用间绕的电感线圈，常用镀银铜线绕制，以增加导线表面的导电性。这时不宜选用多股导线绕制，因为多股绝缘线在频率很高时，线圈绝缘介质将引起额外的损耗，其效果反不如单根导线好。

2. 选用优质的线圈骨架，减少介质损耗

在频率较高的场合，如短波波段，因为普通的线圈骨架，其介质损耗显著增加，因此，应选用高频介质材料，如高频瓷、聚四氟乙烯、聚苯乙烯等作为骨架，并采用间绕法绕制。

3. 选择合理的线圈尺寸

选择合理的线圈尺寸，可以减少损耗外径一定的单层线圈（φ20mm~30mm）。

当绕组长度 L 与外径 D 的比值 L/D=0.7 时，其损耗最小。

外径一定的多层线圈 L/D＝0.2－0.5，用 t/D＝0.25－0.1 时，其损耗最小。

绕组厚度 t、绕组长度 L 和外径 D 之间，满足 3t＋2L＝D 的情况下，损耗也最小。

采用屏蔽罩的线圈，其 L/D＝0.8－1.2 时，最佳。

4. 选定合理屏蔽罩的直径

用屏蔽罩，会增加线圈的损耗，使 Q 值降低，因此屏蔽罩的尺寸不宜过小。然而屏蔽罩的尺寸过大，会增大体积，因而要选定合理屏蔽罩的直径尺寸。

当屏蔽罩直径 Ds 与线圈直径 D 之比满足如下数值，即 Ds/D＝1.6－2.5 时，Q 值降低不大于 10％。

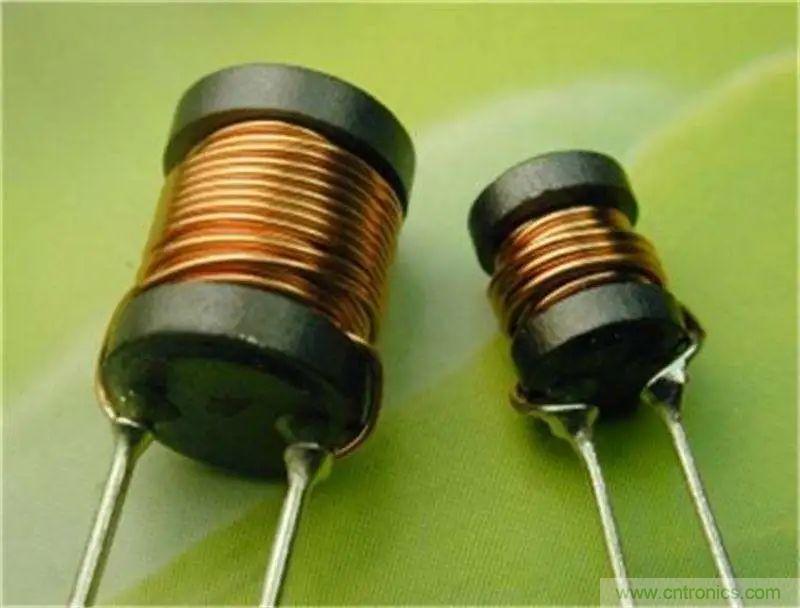

5. 采用磁芯可使线圈圈数显著减少

线圈中采用磁芯，减少了线圈的圈数，不仅减小线圈的电阻值，有利 Q 值的提高，而且缩小了线圈的体积。

6. 线圈直径适当选大些

在可能的条件下，线圈直径选得大一些，体积增大了一些，有利于减小线圈的损耗。

一般接收机，单层线圈直径取 12mm~30mm；多层线圈取 6mm~13mm。但从体积考虑，也不宜超过 20mm~25mm 的范围。

7. 减小绕制线圈的分布电容

尽量采用无骨架方式绕制线圈，或者绕制在凸筋式骨架上的线圈，能减小分布电容 15％~20％；分段绕法能减小多层线圈的分布电容的 1/3～l/2。对于多层线圈来说，直径 D 越小，绕组长度 L 越小或绕组厚度 t 越大，则分布电容越小。

应当指出的是：经过漫渍和封涂后的线圈，其分布电容将增大 20％~30％。

总之，绕制线圈，始终把提高 Q 值，降低损耗，作为考虑的重点。
