基于L波段单级高线性低噪声放大器的工作原理及设计
品慧电子讯本文介绍了一种L波段单级高线性低噪声放大器的工作原理和设计方法。与传统的接收机射频前端放大器主要考虑低噪声和高增益特性不同，文中选用了低成本、低功耗的SiGe NPN BJT器件设计高三阶交截点的低噪声放大器。设计中利用了微波CAD工具对电路进行仿真与优化，同时对生成的微带印刷电路板进行了电磁仿真。
本文介绍了一种L波段单级高线性低噪声放大器的工作原理和设计方法。与传统的接收机射频前端放大器主要考虑低噪声和高增益特性不同，文中选用了低成本、低功耗的SiGe NPN BJT器件设计高三阶交截点的低噪声放大器。设计中利用了微波CAD工具对电路进行仿真与优化，同时对生成的微带印刷电路板进行了电磁仿真。
随着无线通信事业的不断发展，人们对无线系统的射频接收机提出了越来越高的要求，比如低功耗、低噪声、大动态范围、高灵敏度和高线性度等。因此，处于接收机最前端的放大器对于提高系统性能起到了关键作用。传统的研究主要集中在如何获得低噪声和高增益特性上，对接收前端放大器高线性度问题的研究常常被忽略。
Ansoft公司的Designer软件包是集电路和电磁仿真于一体的强大CAD工具。设计中，利用该软件对放大器的三阶互调和噪声等性能进行仿真和优化，同时对生成的PCB进行了电磁仿真，得到了令人满意的设计结果。这种低成本、低功耗和高线性的LNA可广泛应用于PCS波段以及CDMA蜂窝移动手机中。
1 高线性低噪声放大器原理设计
1. 1 系统考虑与主要指标要求

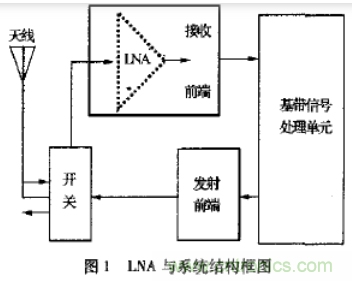

在移动通信系统设计中，低噪声放大器处于接收机的射频最前端，如图1所示。因此，系统的噪声性能和线性度主要取决于该前端放大器的噪声性能和线性特性。这里设计的放大器主要技术指标：工作频率范围f =1950 MHz;增益G 》14dB;噪声系数Nf 1dB》+ 5 dBm;输出三阶交截点OIP3 》 + 24dBm输入输出回波损耗RLCEO）时，噪声系数会由于电压击穿而开始恶化。设计所选器件的最小击穿电压为2.3V，因此，在综合考虑各种特定指标要求的情况下选择C-E极间偏置电压Vce=2.0V和集电极偏置电流Ic=8 mA。
电阻R3将电源电压由3V降低到2.1V， R2给晶体管的基极提供电压偏置， R1起到改善放大器稳定度的作用。图2所示偏置电路简单实用，并提供适当数量的负反馈用于补偿由于器件的离散性和整个宽温（ -40℃～+85℃）工作范围内直流增益β的变化。其反馈原理是：假如温度变化或器件离散性使直流增益β产生变化而导致器件电流增加，则电阻R3压降会增加，这样基极电压VB会减少，从而器件电流减小，因此提供了直流负反馈，使器件的静态工作点稳定。
1. 3 稳定性的改善

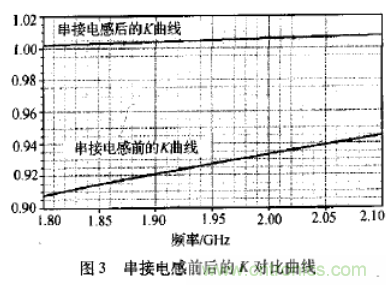

S参数描述的线性二端口器件绝对稳定充分必要条件是： （a） K》1; （ b） | Δ | 1=10Ω以及与发射极并联的电感L3，改善了LNA的稳定因子K，使之大于1，特别是在800MHz～1200MHz频率范围。C5=10pF作为旁路电容，在低频时的影响比在2GHz时的小，因此在低频段，LNA输出端负载电阻R1=10Ω起到了改善稳定性的作用。
1. 4 输入输出匹配电路设计

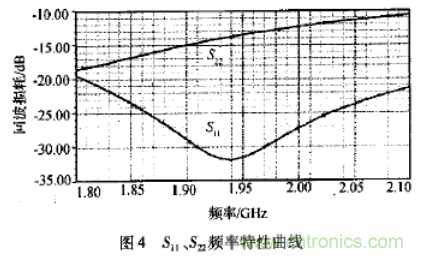

由于器件的S12≠0，所以由L2、C2组成的输出匹配电路和串接在发射极的电感有利于改善输入回波损耗和噪声匹配，因而能够消除由器件输入端的射频元件带来的不利影响。输入匹配电路由10pF的隔直电容C1和在基极提供电流偏置的电感L1组成，因此避免了使用调谐元件对电路进行烦琐的优化设计，以达到对输入回波损耗和噪声系数的平衡。
1. 5 噪声系数的改善
所选器件在放大器正常工作频率范围内具有良好的噪声性能，可与价格昂贵的PHEMT和GaAsMESFET器件相媲美。在2GHz左右，最小噪声系数的偏置电流大约是5mA。然而，要得到+25dBm的OIP3，所需最小电流大约是8mA。考虑到偏置电流对噪声系数的影响，在设计中必须对噪声系数和三阶交截点进行折衷考虑。另外，在发射极串接电感L3改善了放大器的线性度但同时也带来噪声性能的恶化，其恶化程度如图5所示。因此，设计中也要对串接电感L3进行优化，以平衡放大器的三阶交截点和噪声系数。
1. 6 高三阶交截点的设计
两种技术可以实现OIP3 》 +25dBm的设计要求，即在发射极串接电感以及增加在B-E结的电荷储量。
（1）发射极串接电感

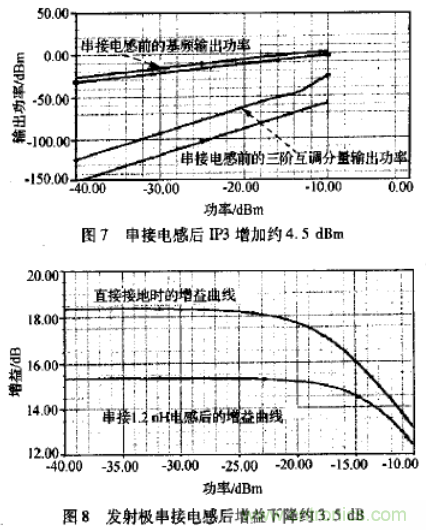

在发射极串接电感，可以改善放大器的稳定度和线性度，但同时也影响器件的输入输出匹配和噪声匹配。考虑到实际射频放大器电路尺寸很小，外接电抗元件难于实现，因此设计中采用二节并联的微带线接地（如图6所示）作为反馈元件以等效电路所需的电感量，从而改善了放大器的三阶交截点，当然这样也会减小放大器的增益以及引起噪声性能在一定程度上的恶化。优化设计表明：为了使放大器的OIP3提高约4.5dBm，增益却减小了约3.5dB．
（2）增加B-E结电荷储存
在双音测试中，输入两个等幅、频率分别为f1和f2的正弦信号，差频1MHz。因此，器件非线性二阶互调产物f2 - f1以1MHz的速率调制B-E结和C-E结的电压。而发射极电流是B-E结电压的指数函数，即Ie≈Iese（qVBE/KT），所以低频互调产物f2-f1出现在器件的终端将会以f2 - f1的速率改变晶体管的工作点，这样反过来也影响了失真产物的电平。所以，如果在B-E结间增加一个相对大的电容，则可以旁路掉这个低频产物f2-f1， 那么B-E结的电压波动将会减少，因而减少了三阶互调产物。在图2中， C3=0.1μF起到了旁路低频互调产物f2-f1的作用。同理， C6= 0.1μF也是用于旁路低频互调产物f2-f1的，但效果不如在基极改善明显。
设计中采用集总电感进行基极偏置并把直流偏置网络与射频信号分开，而不用高阻抗微带线实现，这样在低频端晶体管B-E结电荷储存与终端之间获得低阻抗，使偏置回路与射频回路取得更好的分隔效果。电感L1=15nH在几十兆赫兹频段产生的阻抗可忽略，但在1950 MHz却能获得足够大阻抗，使LNA在正常工作频率范围内把晶体管基极与偏置网络分开。
2 印刷电路板的电磁仿真
通过上一节对放大器的分析和优化设计，将最终得到的电路制作在FR4（εr=4.5， h=0.8 mm）基片上。

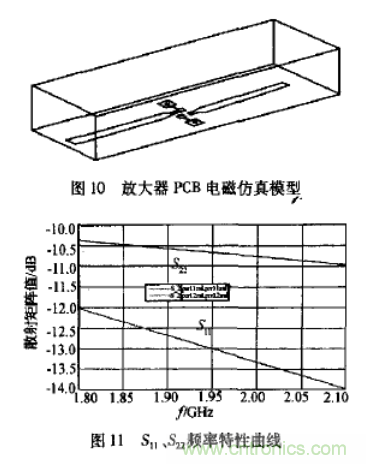

考虑到实际制作的PCB可能与原理设计的情况不完全一致，因此为了进一步了解电路性能，也为了更好地调试实际电路，有必要对放大器PCB进行电磁仿真。Designer工具中的电磁仿真模块可以实现对电路PCB的电磁仿真。首先，在AutoCAD绘图工具中创建LNA的Layout印刷电路布线图。考虑到DC偏置网络和射频扼流电感已将偏置电路与射频信号较好地分隔开，实际操作时将针对放大器的AC等效电路进行电磁建模，如图10所示;其次，是定义介质基片材料的各种特性参数（必须与电路仿真原理图中定义的基片材料一致） ;接着是从AutoCAD绘图工具中导入放大器的PCB电磁仿真模型;然后定义输入输出端口激励和器件的S参数模型;在这些工作完成之后，就可以对上述模型进行仿真设置并运行仿真;最后是对结果进行分析和处理。

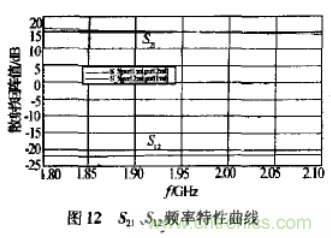

3 结 语
选用性能优良的SiGe NPN BJT器件，利用仿真工具设计并实现了低成本、低功耗和高线性的单级LNA。测试结果：放大器输出三阶交调点+ 25 dBm、噪声系数1.0dB、输出1dB压缩点+ 5.5dBm和增益14.5dB以及输入输出回波损耗均优于10 dB。因此，达到了设计指标要求。
