HT566 I2S数字输入2x20W立体声无电感闭环D类音频功放解决方案

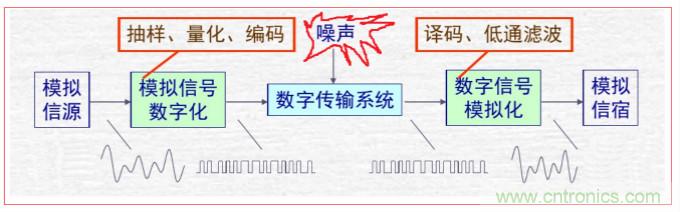

纵观音响或者家庭影院发展史，从录制、存储媒体到传输路径等角度看，CD、VCD、DVD、光纤、同轴……都是采用数字技术。正是数字技术的发展，HiFi高保真、高清才得以实现。

在存储，传输环节数字化有着模拟无可比拟的优势。因为数字信号具有高强抗干扰能力以及纠错重组能力，如果信号源输出是模拟信号，即使音频功放做到同一块PCB板上，并精心设计音频信号从主控解码到音频功放路径走线，但整机还有电源电路、接收电路、附加功能电路等，尤其整机功能较多时，各种信号走向纷繁复杂，加上外壳结构限制，板上数模干扰、射频干扰、电源干扰……最终音频功放输出失真度，信噪比，还原度不一定理想，并且花销了大量时间精力。读卡读U音箱、蓝牙音箱、WiFi音箱的处理器解码出来的都是数字音频信号，所以从主控处理器输出到音频功放也采用数字信号传输，至少保证到音频功放DAC转换前端是几乎无干扰的。

深圳市永阜康科技有限公司现在推广一颗I2S数字输入20W立体声无电感闭环D类音频功放芯片HT566，适合应用于蓝牙音箱、WiFi音箱、智能音箱、公交车语音播报系统等领域。该芯片支持I2S等多种数字信号输入；电源：4.5V～16V；HT566支持极宽采样率：8、16、32、44.1、48、88.2、96、192kHz；支持硬件默认工作模式以及I2C控制模式，并且I2C器件片选地址4个可选，非常灵活；所有的功能都可以通过I2C配置，包含数字信号格式选择、左右声道音量独立调节、可将功放输出配置成PBTL单声道输出、数字限幅的阈值设置、左右声道独立MUTE以及左右声道信号交换等等。

影响数字音频功放性能重要的一个模块是DAC数模转换器。HT566内置32bit音频专用的带实时跟踪补偿的数模转换器，加上后级非常成熟稳定Class D功放模块，最终HT566模拟输出性能非常优秀；在1W,1kHz，PVDD=12V条件下，THD+N≤0.02%; SNR≥97dB(A加权)，噪声级别≤100uVrms；在这基础上还加入了一些实用功能：1SPW工作模式下，静态电流12mA，效率>90%；扩频模式使得很多应用场合仅用磁珠就可以过认证测试。

HT566应用特性

1. HT566应用原理框图

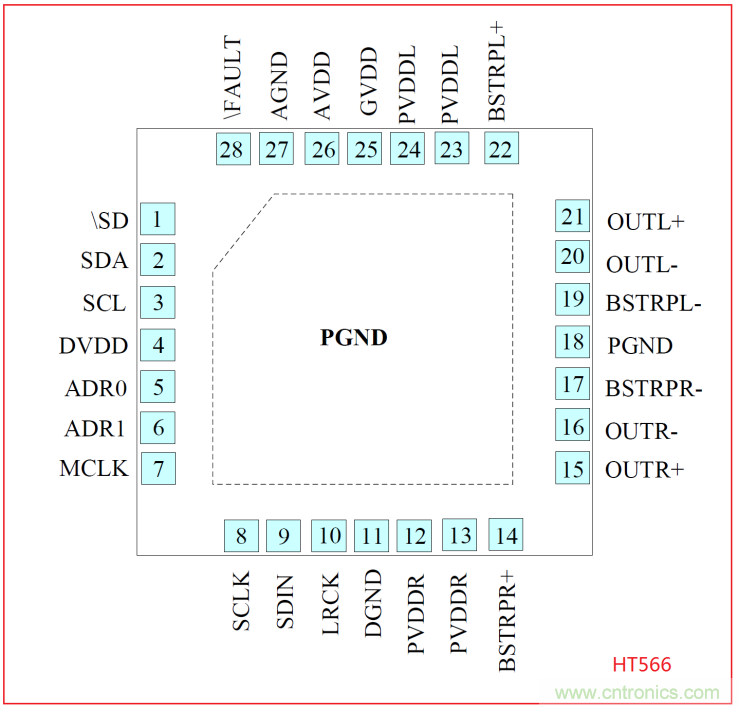

2. HT566脚位图

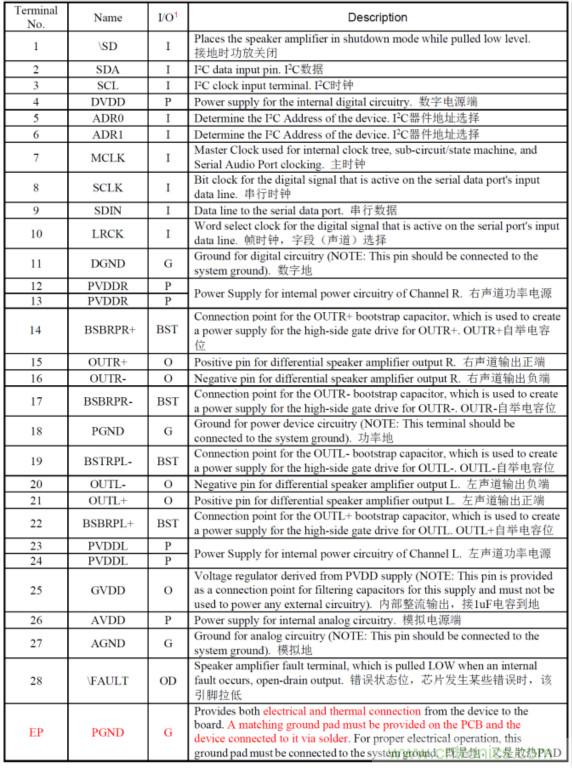

3. HT566管脚说明

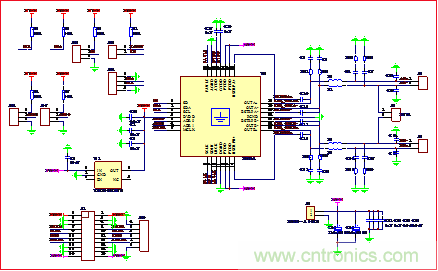

4. HT566 DEMO原理图

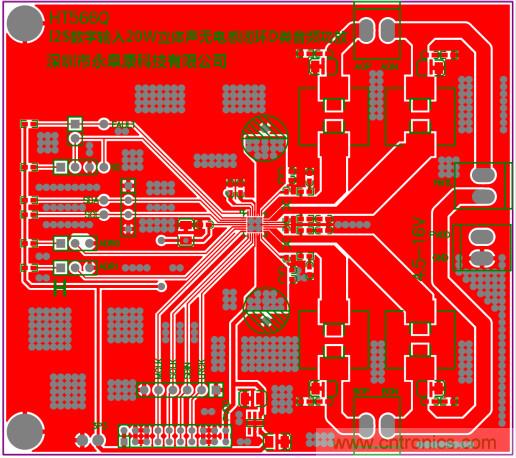

5. HT566DEMO板PCB顶层设计图

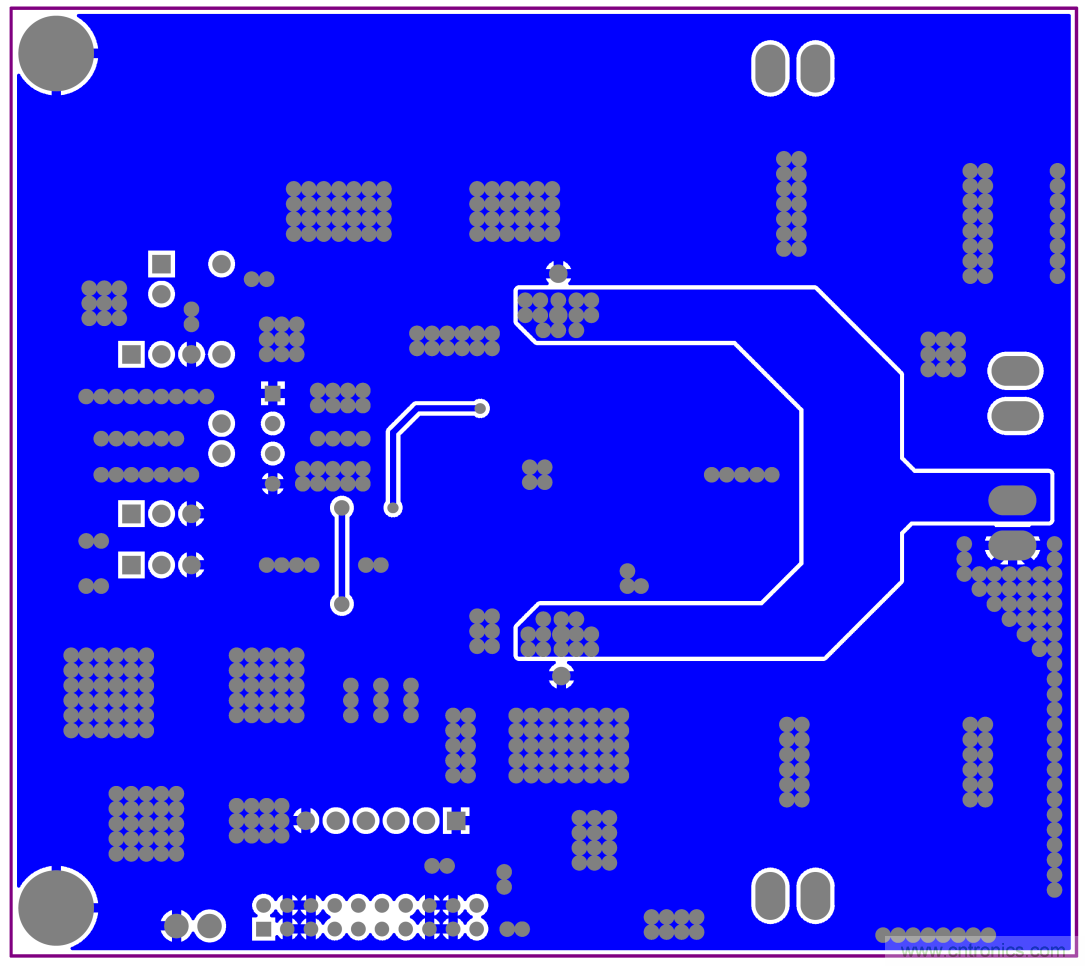

6. HT566 DEMO板PCB底层设计图

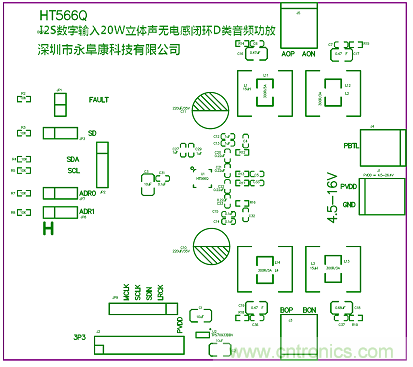

7. HT566 DEMO板贴片图

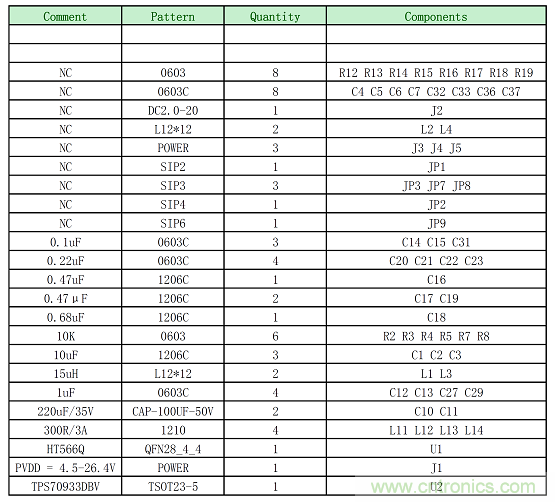

8. HT566 DEMO板物料清单

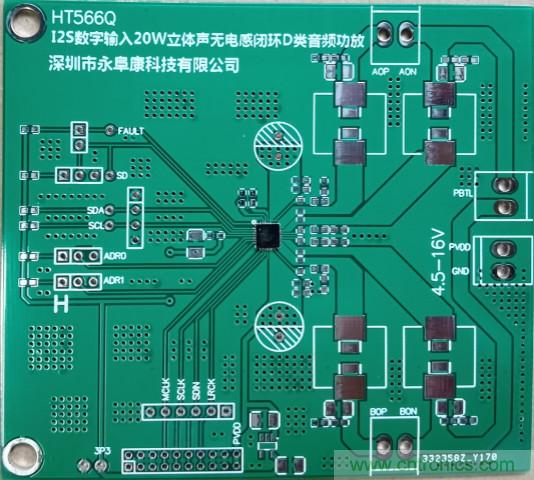

9. HT566 DEMO板实物图
