LCR数字电桥工作原理

数字电桥就是能够测量电感，电容，电阻，阻抗的仪器，这是一个传统习惯的说法，最早的阻抗测量用的是真正的电桥方法，随着现代模拟和数字技术的发展，早已经淘汰了这种测量方法，但 LCR 电桥的叫法一直沿用至今。如果是使用了微处理器的 LCR 电桥则叫 LCR 数字电桥。一般用户又称这些为：LCR 测试仪、LCR 电桥、LCR 表、LCR Meter 等等。

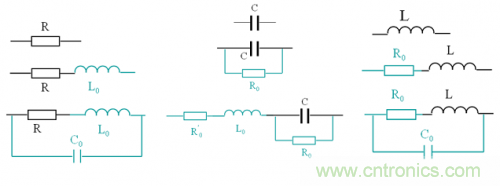

随着电路信号不断“高速”、“高频”。 我们必须知道 LRC 的实际模型，而不能简单的看成理想模型。

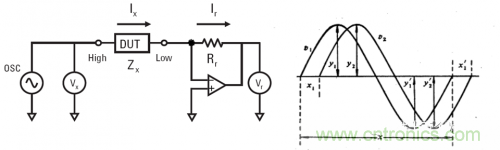

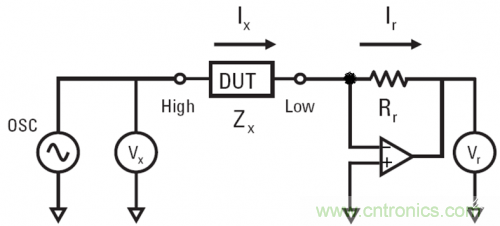

通过精确测量加载到被测件 DUT 的电压和电流，从而精确测量出 DUT 阻抗值。从图中可以看出，通过 DUT 的电流等于通过电阻 Rr 的电流，而通过 Rr 的电流可以通过测量 Vr 计算出来。

阻抗的测量归结为两个正弦信号的相位差的测量。

在 LCR 数字电桥内部，可以使用相敏检波器（PSD）分别测出 Vx 和 Vr 对应于某一参考相量的同相量分量和正交分量，然后经模数转换（A/D）器将其转化为数字量，再由计算机进行复数运算，即可得到组成被测阻抗 Zx 的电阻值与电抗值。

数字电桥只是继承了电桥传统的称呼。实际上它已失去传统经典交流电桥的组成形式，而是在更高的水平上回到以欧姆定律为基础的测量阻抗的电流表、电压表的线路和原理中。

如何测量电压与电流的相位差

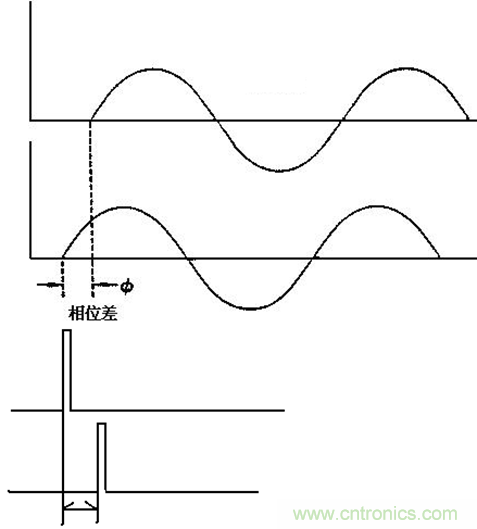

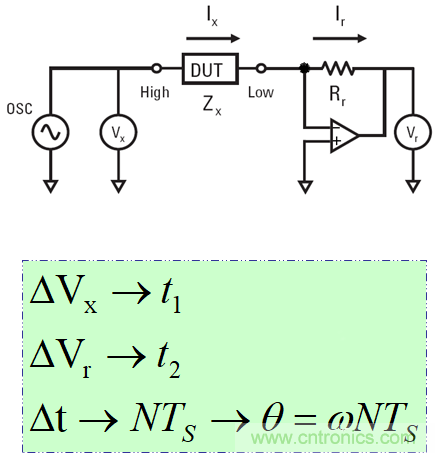

方法一：过零比较+时间测量技术

通过用过零点出发一个电平的方式，再测量两个过零点之间的时间差。

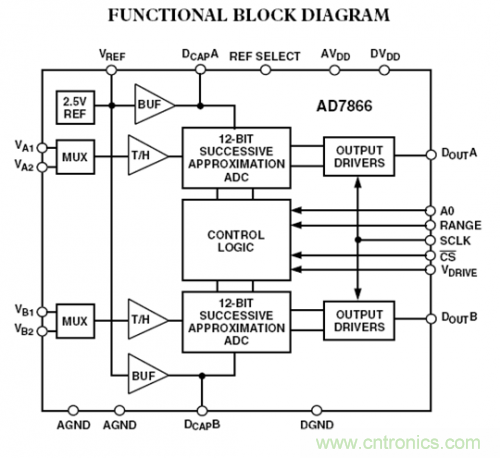

方法二：双通道同步取样技术

通过两路 ADC 采样后做运算处理分析。

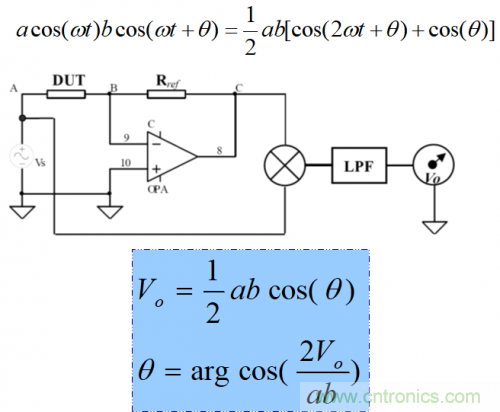

方法三：模拟乘法器

将两个信号进行乘法。

既然可以获取角度值，则可以获得阻抗值。
