这儿有3个“秘方”,助您提高隔离式电源的效率


品慧电子讯在大多数降压调节器的典型应用中,使用有源开关而非肖特基二极管是标准做法。这样能大大提高转换效率,尤其是产生低输出电压时。在需要电流隔离的应用中,也可使用同步整流来提高转换效率。图1所示为副边同步整流的正激转换器。

如何提高隔离式电源的效率?

在大多数降压调节器的典型应用中,使用有源开关而非肖特基二极管是标准做法。这样能大大提高转换效率,尤其是产生低输出电压时。在需要电流隔离的应用中,也可使用同步整流来提高转换效率。图1所示为副边同步整流的正激转换器。

这儿有3个“秘方”,助您提高隔离式电源的效率

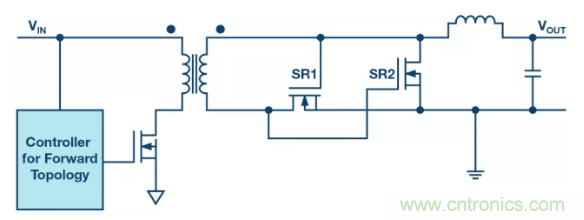

图1. 正激转换器的自驱动同步整流

驱动开关进行同步整流可以通过不同方式实现——

一种简单的方法,涉及到跨越变压器副边绕组来驱动。如图1所示。本例中,输入电压范围可能不是非常宽。使用最小输入电压时,SR1和SR2的栅极需要有足够的电压,以便开关能够可靠地导通。为确保MOSFET SR1和MOSFET SR2的栅极电压不超过其最大额定电压,最大输入电压不能过高。

在所有带同步整流的电源中,电路中可能会产生负电流。例如,若电路输出端电容在电路通电之前便已预充电,则电流可能会从输出侧流向输入侧。负电流可能会提高MOSFET SR1和MOSFET SR2的电压,致使其受损。务必小心保护开关,避免受此类事件影响。

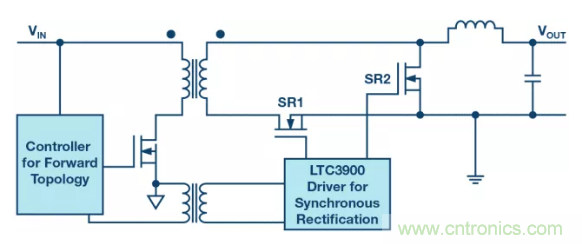

图2显示一种利用LT3900实现同步整流的方法。此控制器驱动正激拓扑中的同步整流开关SR1和SR2。

这儿有3个“秘方”,助您提高隔离式电源的效率

图2. 带专用驱动器IC的正激转换器的同步整流。

这种设想很有效。但是,LTC3900需要防止负电流流过外部开关。首先,器件需要快速检测负电流;然后,SR1和SR2开关需要迅速断开。为防止在启动期间或可能的突发模式中发生电路受损,这样的做法很有必要。

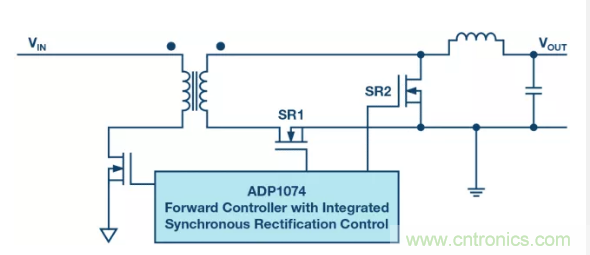

图3显示了一种采用新型ADP1074的非常优雅的电路设计。输出电压信息通过反馈引脚检测。为防范某些情况下(例如输出电压已预充电时)负电流流过SR1和SR2开关的风险,同步整流未激活。两个开关的体二极管执行整流。这样便可防止开关受损。利用ADP1074内置的i Coupler®技术,可实现无负电流流动的安全操作。

这儿有3个“秘方”,助您提高隔离式电源的效率

图3. 通过与ADP1074完全集成实现正激拓扑的同步整流。

这3个“秘方”有没有帮到您呢?欢迎在下方留言,给出您的观点哦

ADP1074

● 电流模式控制器,实现有源钳位正激式拓扑

● 集成 5 kV(宽体 SOIC 封装)或 3.0 kV(LGA 封装)电介质额定绝缘电压,采用 ADI 公司的 iCoupler 专利技术

● 宽电源电压范围

● 原边 VIN:高达 60 V

● 副边 VDD2:高达 36 V

● 用于电源开关和有源钳位复位开关的集成 1A 原边 MOSFET 驱动器

● 用于同步整流的集成 1A 副边 MOSFET 驱动器

● 集成误差放大器和 < 1% 精密基准电压

● 可编程斜率补偿

● 可编程频率范围:50 kHz 至 600 kHz(典型值)

● 频率同步

● 可编程最大占空比限值

● 可编程软启动

● 从预充电负载开始平稳启动

● 可编程死区

● 使用 MODE 引脚的省电轻负载模式

● 短路、输出过压和过温保护等保护功能

● 逐周期输入过流保护

● 具有迟滞特性的精密使能 UVLO

● 用于系统标记的 PGOOD 引脚

● 副边跟踪功能

● 远程(副边)关断/复位功能

● 安全和法规认证(申请中)

● DIN V VDE V 0884-10 (VDE V 0884-10):2006-12

● VIORM = 849 V 峰值

● VIORM = 560 V 峰值(适用于 LGA 封装)

● 1 分钟 5000 V rms,符合 UL 1577 标准

● UL 认证:

● CSA 元件验收通知 5A

● VDE 合格证书

● CQC 认证符合 GB4943.1-2011

● 提供 24 引脚 SOIC_W 和 24 引脚 LGA 封装
