手把手教你BGA元器件如何扇出？
品慧电子讯有很多学员在平常问问题的时候，老是会问到：我这个 BGA 扇孔完成之后，我觉得不会很好或者还有一些孔没有扇出来，那么我怎么 BGA 里面的过孔跟走线全部进行删除，然后重新扇一个出来呢？我们今天就针对于这个操作去进行详细的讲解，不是很理解的学员可以跟着教程一步一步来。
有很多学员在平常问问题的时候，老是会问到：我这个 BGA 扇孔完成之后，我觉得不会很好或者还有一些孔没有扇出来，那么我怎么 BGA 里面的过孔跟走线全部进行删除，然后重新扇一个出来呢？我们今天就针对于这个操作去进行详细的讲解，不是很理解的学员可以跟着教程一步一步来。
1

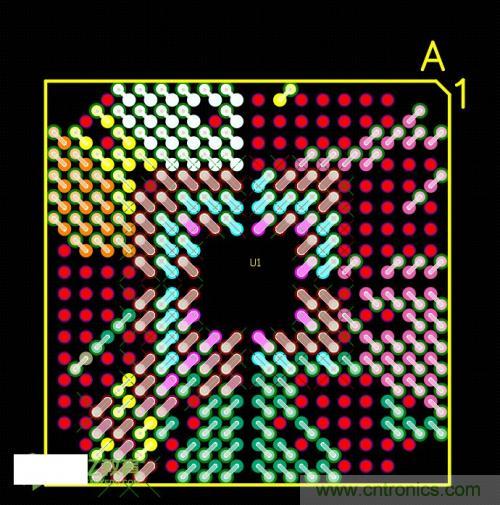

如下图中的为例，是已经扇好的 BGA 元器件：
我们想要重新对于这个 BGA 元器件进行扇出，那么就需要将这个元器件里面的过孔与走线进行扇出。
2

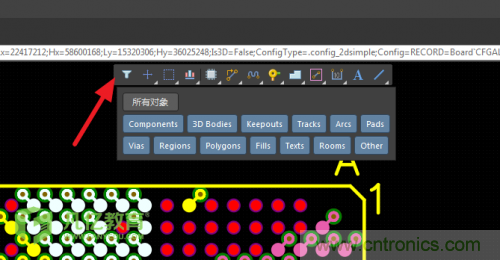

上面的工具栏中找到我们的过滤器:

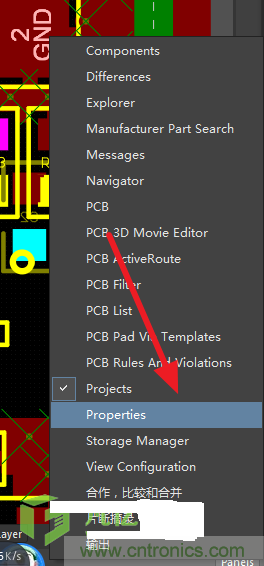

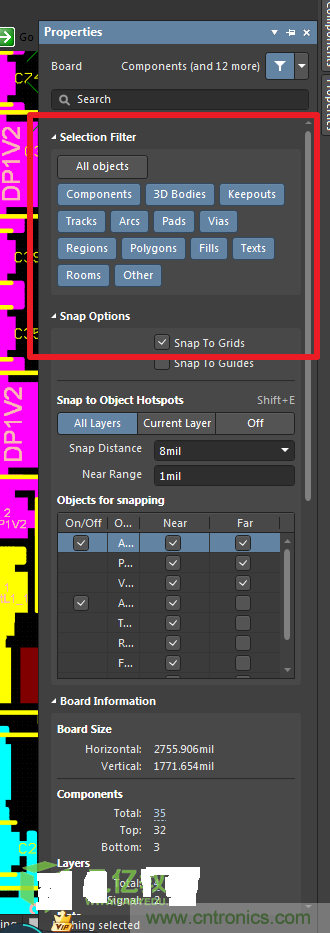

过滤器还有一种打开方式就是在我们的属性框中进行打开，所以打开一个命令的方法多种多样，我们最好可以全部掌握：
3

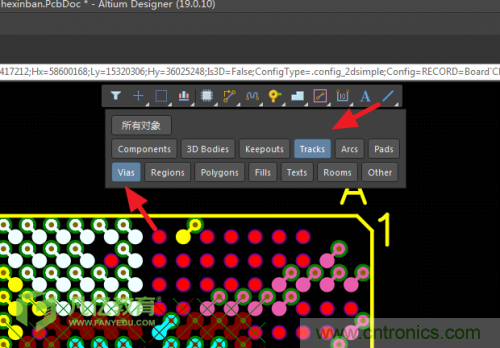

因为我们要删除的是走线跟过孔，那么我们就在过滤器中只选择过孔与走线，那么在框选的时候就能只将这两者选中了：
4
过滤之后，我们直接对 BGA 正常的框选就好了，就只能把 BGA 里面的过孔与走线选中其他的元素不会被选中，这正是我们需要的。另外说一句，这个选择对于整个 PCB 设计板都是有效的，意思就是在整个 PCB 板上只能选中走线与过孔，这就是过滤器的功能：
可以看到走线与过孔已经全部被选中了。
5
接下来我我们直接采取删除功能就可以了：

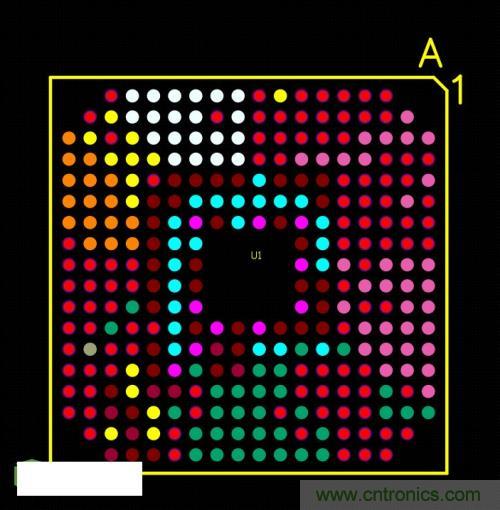

可以看到我们的过孔与走线已经被全部删除了，在 BGA 元件里面的，那么我们又可以重新对于 BGA 进行扇孔了。
