内置片内电阻的双路差动放大器实现精密ADC驱动器
品慧电子讯配有运算放大器和外部增益设置电阻的分立式差动放大器精度一般，并且温度漂移明显。采1%、100ppm/°C标准电阻，最高2%的初始增益误差最多会改变200 ppm/°C，并且通用于精密增益设置的单片电阻网络过于庞大且成本较高。此外，大多数分立式运算放大器电路的共模抑制都比较差，并且输入电压范围小于电源电压。虽然单片差分放大器的共模抑制比较好，但由于片内器件与外部增益电阻之间本身不匹配，所以单片差分放大器仍存在增益漂移问题。
多功能双路差动放大器AD8270如图1所示）克服了这些限制，可以在现有尺寸最小的封装中实现完整的低成本、高性能解决方案。每个通道包括1个低失真放大器和7个经调整电阻，可配置用于实现具有不同增益的各种高性能放大器。所有精密电阻都是片内集成电阻，因此具有出色的电阻匹配和温度跟踪特性。AD8270采用5V至36V单电源供电或±2.5V至±18V双电源供电，每个放大器的最大电源电流仅为2.5mA，可用于驱动高性能ADC。
本文介绍两种不使用外部电阻的引脚绑定电路，可实现0.1%增益精度，增益漂移小于10 ppm/°C。

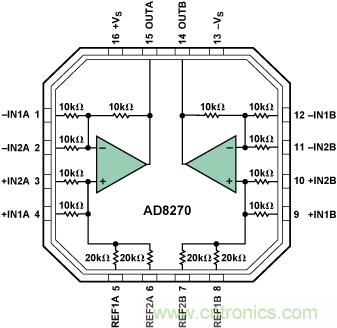

图1. AD8270功能框图
差分ADC驱动器
AD8270可配置用于提供以所需共模电压为中心的差分输出，如图2所示。放大器A的增益配置为+½ ，放大器B的增益配置为–½, 因此组合增益为：
输出共模电压(OUT+ + OUT–)/2, is equal to VOCM.
将差分放大器的共模输出电压设置为 VOCM,使信号居于ADC输入范围的中心。电路采用双电源供电时，可将此引脚接地，而采用单电源供电时，可接 VS/2，或者（如图所示），驱动单电源ADC时，接到ADC的参考引脚，从而允许以比率式工作。如果 VOCM是低阻抗源，则可去除AD8603 .

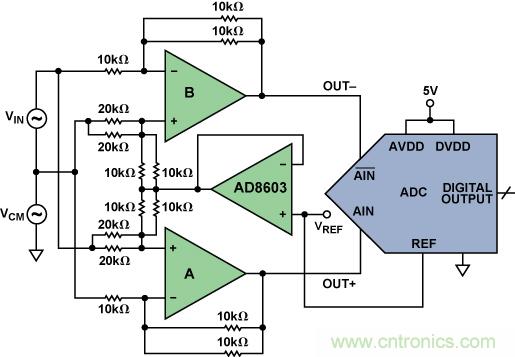

图2. 差分放大器驱动ADC
增益小于1时工作状况（差分至单端）
要以低输入范围驱动ADC，可修改AD8270增益模块，使其增益小于1；示例如图3所示。

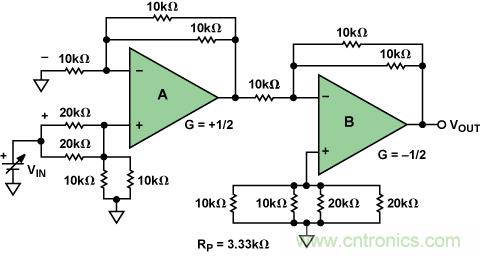

图3. 增益小于1的连接
通过引脚绑定配置放大器A的增益为+½。增益配置为–½的放大器B再次衰减信号，所以此连接的总增益等于-0.25。
结论
双路差动放大器AD8270具有低失调电压、低失调漂移、低增益误差、低增益漂移特性以及14个集成精密电阻，可以用来实现精确、稳定的放大器。它具有较宽的电源电压范围，使其能够适应较宽的输入电压范围；并且其节省空间型封装可以减小PCB面积，简化布局，降低成本并且提高性能。
