浅析无源滤波和有源滤波组成的滤波电路以及运放反馈

常用的滤波电路有无源滤波和有源滤波两大类。若滤波电路元件仅由无源元件(电阻、电容、电感)组成，则称为无源滤波电路。无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。若滤波电路不仅由无源元件，还由有源元件(双极型管、单极型管、集成运放)组成，则称为有源滤波电路。有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。

有源滤波分为：

低通滤波（积分电路）;

高通滤波（微分电路）;

带通滤波;

带阻滤波。

运放电路反馈分为：

电流反馈，增大输出电阻，稳定输出电流

电压反馈，减少输出电阻，稳定输出电压

串联反馈，增大输入电阻，稳定输入电压，降低电压放大倍数。

并联反馈，减少输入电阻，稳定输出电流，降低电流放大倍数。

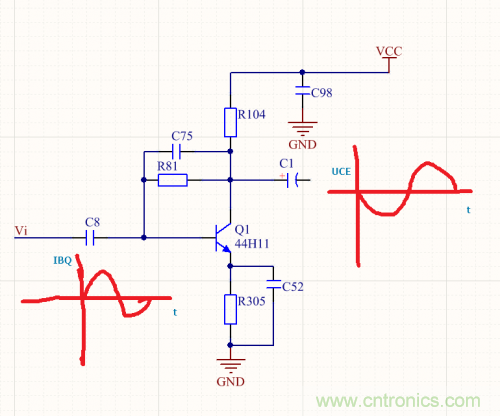

好，我们接下来进行一个常用的共发射极放大电路的分析。话不多说上图片：

电路是一级共射极放大电路，R81 基极偏置电阻，发射极旁路电容 C52,滤波和退耦电容 C98,输入耦合电容 C8.,R104 集电极负载电阻，C75 高频退耦电容。

我们不看直流部分，也就是静态工作点

首先 UBE=UB-UE 这个我们知道我们的 R81 就是我们的反馈电阻 ，因为连接了输出和输入。

我们先看输出，输出端和我们的集电极是处于直接连接，当输出端没有反馈交流信号，R81 就没有信号进入，并且和输出信号 C1 以及是 R104 属于并联的关系，判断这个地方是电压反馈。我们知道集电极和基极是相位相差 180 度，也就是集电极这端的信号是负信号（交流信号可知，静态分析可知），R81 的反馈信号和我们的输入信号属于相减的关系。同时 R81 和输入信号 C8 也属于并联关系。所以这个电路经过判断属于电压并联负反馈。

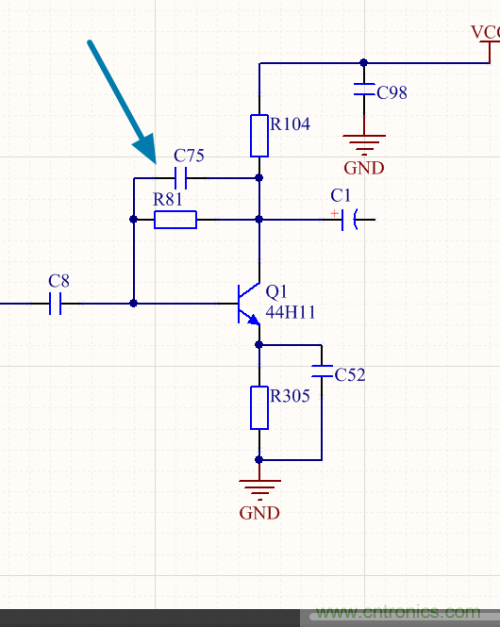

C75 这里取值一般是 p 法级别，用于消除高频自激。C98 在静态工作属于滤波，在信号放大处理时候，消除从 R104 过来的频率干扰。R305 本身也是一个反馈，由于 R305 的存在就产生了 UE 电压。

UBE=UB-UE

通过公式可以知道。UE 增大 UB 减小。

总结：基极发射电路，交流下 R81 反馈电阻，直流稳定静态工作点的作用，R305 直流下的维持基极电压正常工作 。
