如何将WT－CAN适配器接入到CAN总线网络中去

品慧电子讯本文给大家介绍一款可以把功率分析仪接入到CAN总线网络里的神器，WT-CAN通信适配器：iDAQ-WTCAN。就是下图这个小盒子。有了它，就可以直接将横河的WT5000或WT1800E系列功率分析仪接入到您的CAN系统中，轻松获取需要的功率参数。

本文给大家介绍一款可以把功率分析仪接入到CAN总线网络里的神器，WT-CAN通信适配器：iDAQ-WTCAN。就是下图这个小盒子。有了它，就可以直接将横河的WT5000或WT1800E系列功率分析仪接入到您的CAN系统中，轻松获取需要的功率参数。

为什么需要CAN通信适配器？

CAN总线因其优异的稳定性和可扩展性，不但在汽车电子领域应用非常广泛，在风电、光伏等领域也有一定的应用。所以很多相关的集成测试系统也都采用CAN总线作为数据采集传输的通信方式，这样的好处是可以直接获取CAN总线上的数据，不需要在通信方式上进行额外的开发。

但是这些测试系统中总会包括一些并不支持CAN通信方式的通用测试设备，比如横河的WT系列功率分析仪。在汽车电机台架测试系统中，横河的WT功率分析仪以其优秀的性能和稳定性成为台架功率测量设备的首选，所以台架集成商会针对WT功率分析仪进行以太网通信方式的开发以获取功率参数。这对集成商来说会产生额外的开发成本，同时测试工程师获取功率参数的灵活性也受到限制。

针对越来越多的客户对CAN通信方式的需求，我们委托第三方合作伙伴为横河功率分析仪定制开发了WT-CAN通信适配器。该款适配器通过以太网方式和WT功率分析仪进行通信获取需要的功率参数，再转换成CAN消息发送到CAN网络中，同时还可以通过CAN网络对功率分析仪进行常用设定和控制操作。

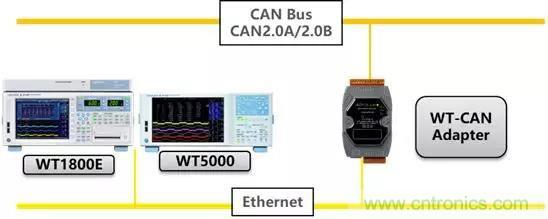

图表 1 WT-CAN通信系统解决方案

WT-CAN适配器的主要功能和使用方法

主要功能和规格：

支持WT5000和WT1800E两款功率分析仪。

支持CAN2.0A/2.0B通信协议。

最多支持约210个功率参数同时传输。

可生成DBC文件，直接将功率参数导出到测试系统（软件）。

最快转换传输周期50ms。

可通过CAN总线远程对功率分析仪进行常用设定和操作。

除此之外，WT-CAN适配器的设定也非常容易，只需要简单的几步就可搞定：

Step 1： 将适配器通过以太网方式连接到PC上，保证二者在同一网段。

Step 2： 打开专用设定软件WT-CAN Setting Tool，输入功率分析仪基本配置和CAN网络基本参数信息。

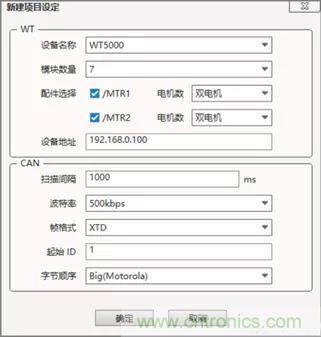

图表 2 功率分析仪和CAN网络基本参数设置

Step 3： 选择需要发送到CAN总线上的功率参数，并生成DBC文件。

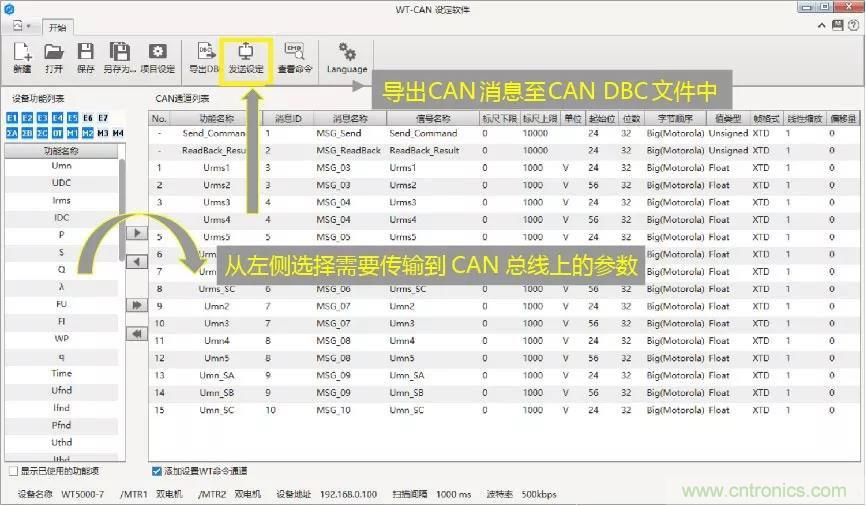

图表 3 选择功率参数并生成DBC文件

Step 4： 将以上设定写入WT-CAN适配器。

Step 5： 将WT-CAN适配器同时连接到WT功率分析仪的以太网口和系统的CAN通信端口。将生成的DBC文件导入上位系统之后，就可以在CAN网络中接收到需要的功率参数了。

上述步骤只是初次使用时需要的设置，以后如无特殊需求，直接使用即可。

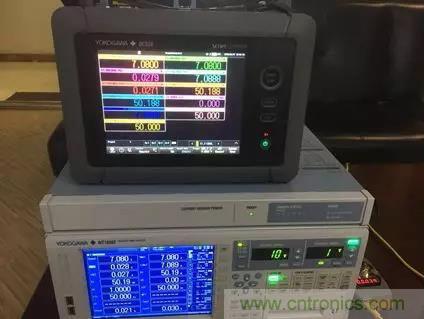

图表4 功率参数通过CAN总线传输结果演示

在测试中如果想改变功率分析仪的设置，比如修改电压电流量程，更改数据更新间隔，或者控制积分功能的启停，不再需要进入危险的测试现场在仪器主机上进行操作，工程师只需要在上位机上向CAN网络中发送特定代码就可以对功率分析仪进行设定，不仅安全而且高效。
