如何区分相电压和线电压

三角形接线和不引出中性点的星形接线有三根端线是三相三相制，三根火线，380V，线电压。引出中性线的星形接线算上三根火线一共有四根电源线，三相四线制，一火一零，220V相电压。

相电压是什么？线电压是什么？他们之间有存在什么关系和区别，本文会详细解读。

三角形接线和不引出中性点的星形接线有三根端线是三相三相制，三根火线，380V，线电压。引出中性线的星形接线算上三根火线一共有四根电源线，三相四线制，一火一零，220V相电压。

线电压是两个相的相电压的矢量和。线电压=2*相电压*cos30=根号3*相电压即 380=根号3*220。很多时候，对于相电压，一般会被理解为相与相之间的电压也就是380V，而将线电压理解为220V，其实刚好相反了。

相/线电压概念

相电压也就是我们经常说的220V家用电压，零线与火线之间的电压成为相电压，其实我们家里面的都是相电压。

线电压是直指任意两火线的电压，也就是我们常说的380V，其实就是相电压。相电压为220V，线电压为380V。

关系区别

远距离输送电过程中，电压越高，损耗就越低，这就是国家为什么一直在研究超高压输送电的原因(I=U/R)。一般高压输送电到终端用户端，再通过降压变压器降为市电220V/380V供给不同的用户。

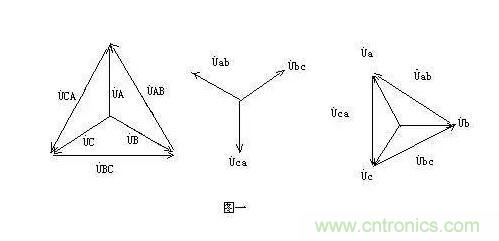

对于三相四线制的电网中，三根相线中任意一根与零线间的电压成为相电压；三根相线中任意两根之间的电压成为线电压。三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压和相电压的大小关系为：线电压=根号3倍的相电压，即380V=根号3倍220。

两相电接在正在运行的三相电机上，电机任然可以工作，这就是我们常说的电机缺相运行，但是这样的方式很容易把电机烧坏。三角形接法的三相电机缺相后，电机的输出功率也会变成原来三相电供电时的三分之二，另外两个绕组只提供三分之一的功率，如此就造成了三相不平衡，电流不平衡，电流不平衡，电机当然更容易烧坏。

星形接法的三相电机缺相后，电机输出功率完全由两个绕组提供，负荷各增加50%，另外一个绕组不工作，这样工作电流就不平衡，电机也很容易烧坏。在停止的三相电机上接两相电，电机是不能启动的。对于单相电机，接380V的两个相线后由于电压变成380V，原来为220V，这样电压升高，电机肯定烧坏。
