继电器主要测试参数注意事项与方法
为保证继电器的质量，表1所列参数都应严格进行测试，但其中有些参数的测试特别需要引起我们的注意。本文将介绍继电器主要测试参数的注意事项与方法。
继电器的主要测试参数

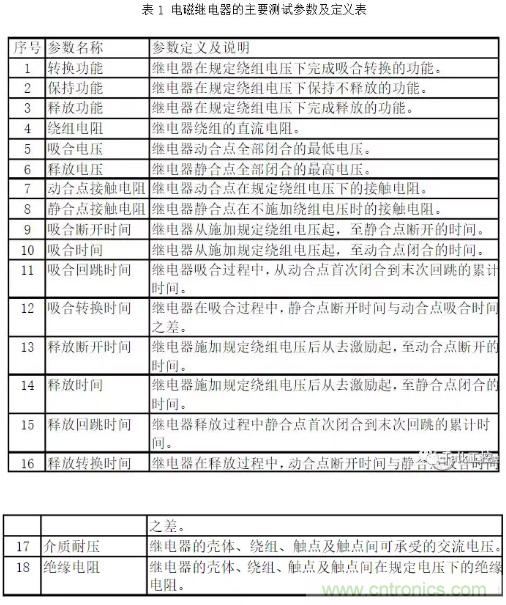

为保证继电器的性能，需对继电器的参数进行全面的测试。继电器的主要测试参数及参数的定义如表1：
为保证继电器的质量，表1所列参数都应严格进行测试，但其中有些参数的测试特别需要引起我们的注意。
1．吸合电压和释放电压

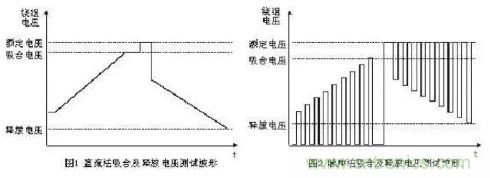

继电器的吸合电压和释放电压的测试方法有两种，一种是直流法，一种是脉冲法。这两种测试方法的绕组加电波形见图1和图2。传统手工测试一般都采用直流法，因其比较容易实现。只需将一直流稳压电源接在被测继电器的绕组上，缓慢调节稳压源电压，同时监视继电器触点的状态（量通路，用指示灯显示，甚至听声音）即可测到吸合电压和释放电压。
由图可知用直流法测试时，绕组电压是渐变上升或下降的，而采用脉冲法测试吸合电压时绕组电压每次是从零电压上跳的，采用脉冲法测试释放电压时绕组电压每次是从额定工作电压下跳的。由于继电器自身的特性，两种测试方法测试会有不同的测试结果，相比之下脉冲法的测试结果严于直流法，同时也更接近实际使用情况。国军标也明确规定当两种测试方法有不同的结果时，应以脉冲法的测试结果为准，以此保证用户的利益。但脉冲法由于测试方法较为复杂，通常需要专用测试设备才能完成。
2．触点接触电阻

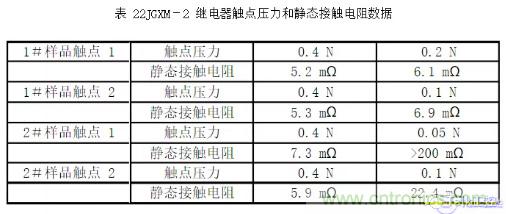

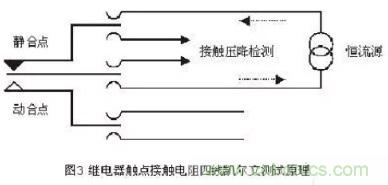

触点接触电阻包括动合点接触电阻和静合点接触电阻，是继电器最重要的参数之一，也是最难测的参数的之一。图3显示了对继电器触点进行四线凯尔文测试的原理。说其难测是因为接触电阻只有几十毫欧、十几毫欧，甚至只有几毫欧，如果不是全线采取四线凯尔文测试，扣除测试系统的内部电阻和接触电阻则很难将其测准。说其重要是因为触点接触电阻除了反映触点的电性能（电阻）以外，还反映了触点的化学和物理性能，例如触点表面是否有钝化膜产生，触点间的压力是否能达到设计要求。试验证明当继电器中的弹性材料应力减退，触点压力下降将会在触点接触电阻参数上有明显的反映，所以触点接触电阻与继电器的接触可靠性密切相关。表2显示了继电器样品在试验中触点接触电阻和触点压力之间的关系。
注 ： 表中数据为多次测试平均值。
由表2数据可以得知，随着触点压力的衰退，触点间的静态接触电阻明显变大。
3．回跳时间

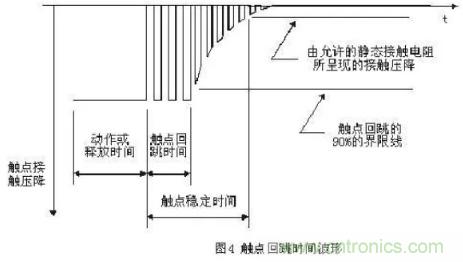

回跳时间包括吸合回跳时间和释放回跳时间。由于继电器是采用有弹性的机械触点完成线路的接通和断开，因此不同于由半导体器件组成的无触点电子开关，当继电器的触点接通或断开的瞬间会有一段不稳定的接触期，典型的触点波形见图4。

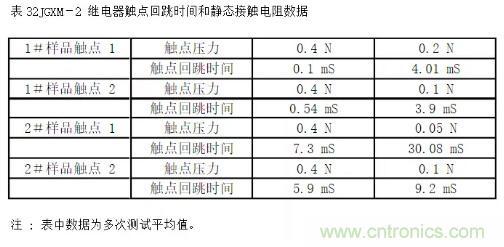

MIL-R-39016D和GJB 65A-91对触点回跳做了定义：“等于或大于开路电压的 90%，且脉冲宽度等于或大于 10 uS 的现象则认为是回跳”。同时明确规定触点回跳时间不得超过 1.5 mS。有些用户对回跳时间参数不以为然，认为触点最终总会接通（或断开），过程中有没有回跳不影响继电器的正常使用。这是一种错误的认识，军标之所以规定回跳时间参数的测试，是因为继电器的回跳时间同静态接触电阻参数一样，反映了继电器的触点压力，试验证明，当继电器的触点压力明显衰退时，回跳时间会变长。表3显示了继电器样品在试验中触点回跳时间和触点压力之间的关系。
4．转换时间

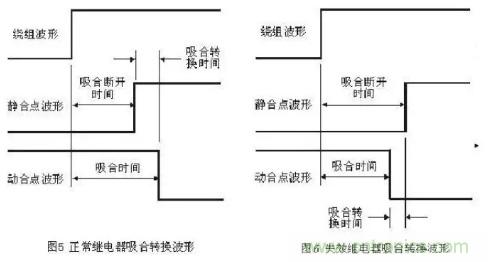

转换时间包括吸合转换时间和释放转换时间。以吸合转换时间为例，继电器在吸合过程中，静合点断开时间与动合点吸合时间之差称为吸合转换时间。图5和图6分别显示了合格继电器和失效继电器的吸合转换波形。
转换时间是继电器的一个很重要的参数，它保证了继电器触点的先断后通，在有多组触点的继电器中，必须在最后一组静合点断开后，才能有动合点闭合，否则就是转换时间不合格。如果在一组触点中出现先通后断的情况，就是所谓的三点连通。这种转换时间不合格的继电器在使用中会造成严重的后果，特别是应用在电源切换和信号切换的场合的继电器，如果继电器转换时间不合格，将导致电源瞬时短路或信号瞬时短路。转换时间的测试由于需要对多组触点同时进行监测，通常也需要专用测试系统才能完成。
5．介质耐压和绝缘电阻

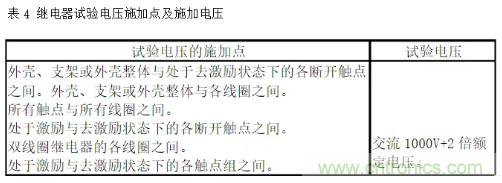

介质耐压（俗称打高压）是考核继电器的壳体、绕阻、触点及触点间在规定的时间内承受规定交流电压的能力。而绝缘电阻是考核继电器的壳体、绕阻、触点及触点间在效加规定直流电压的条件下体现出来的绝缘电阻。国军标规定的试验电压施加点见表4。
表4可知要完成所有电压施加点的试验，需要进行多次测试，对于触点较多（如6组）的继电器则测试过程更加复杂，一般需采用专用自动化测试设备才能完成。
继电器测试方法
一、测试说明
1、测量继电器工作电压范围（包括最低闭合电压，最高断开电压）；
2、测继电器的功耗（额定电流）和内阻;
3、继电器长期工作状况，耐压。
4、图标说明：
二、测试过程
1、测内阻值和额定电流
a、内阻测试：测试继电器1、8脚间的阻值大小，如图示

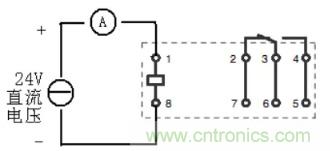

b、额定电流测试：对继电器1、8脚供直流24V电，等30秒读取电流表数据 注意：电流测试，万用表表笔插至电流输入端口，并调整电流档对应的量程档位（mA）。
2、测继电器工作电压范围

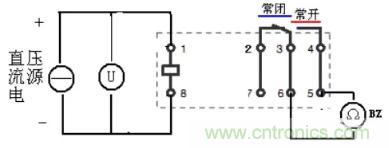

a、最低闭合电压测试：直流电源供电从0V开始供电，电压逐渐调高，直至蜂鸣档告警，记录当前电压值U1。（保持直流电压当前供电值）
注意：图中电压表和蜂鸣器档都是由万用表实现的
b、最高断开电压测试：直流电源供电从U1开始供电，电压逐渐调低，直至蜂鸣档停止告警，记录当前电压值U2。 3.测常开常闭耐压和线圈与触点耐压
a、测前准备：将耐压值测试仪的“漏电流”旋钮打到“0.5”mA，“定时”
旋钮打到“60”s，“电压范围”旋钮打到“5”KV，“电压调节”旋钮打到0V，“power”旋钮打到“OFF”，两条输出线一条接高压输出的“_DC”，一根接地。

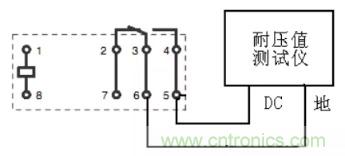

b、测常开常闭耐压测试：“power”—》“ON”， “电压调节”—》增加到耐压值测试仪跳闸告警电压，读出此时的电压，如下图示

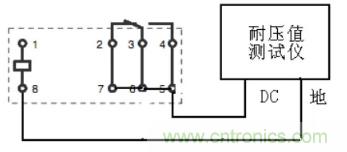

c、线圈与触点耐压：“power”—》“ON”， “电压调节”—》5KV以上，耐压值测试仪跳闸不告警，线圈与触点耐压大于等于5KV，如下图
注意事项
1、测试额定电流时，继电器里线圈在突然加电压时会产生电磁感应，电流会越变越小，电压稳定后电磁感应消失，电流稳在一个范围内。像OMRON的G5RL-14-E刚上电电流在16mA-17mA左右，4-5分钟后稳定电压在14mA-15mA左右。但我们测试是读取刚上电30秒后的电压
2、在常闭常开耐压值时，继电器第一次跳闸后会产生电磁感应，电磁感应的消失需要时间，在第二次跳闸电压会小很多。但我们测试一般读第一次的电压。
3、如果读稳定的额定电流值，就要读第二次常闭常开耐压值。如果是读30秒的额定电流值，就要读第一次动作的常闭常开耐压值。
