三相交流电相序检测电路方案设计详解


在使用三相交流电动机时,需要知道所连接三相电源的相序。若相序不正确,则电动机的旋转方向将与所需的相反,从而导致安全事故。

三相交流电相序检测电路方案设计详解?

在使用三相交流电动机时,需要知道所连接三相电源的相序。若相序不正确,则电动机的旋转方向将与所需的相反,从而导致安全事故。下面电路的功能为检测三相交流电源的相序,并在相序正确的前提下自动接通负载,若相序不正确则负载不工作。

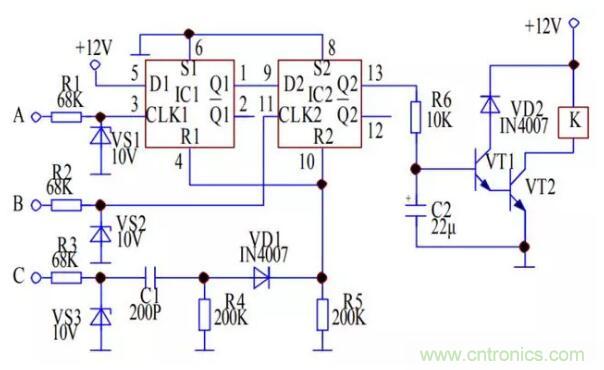

电路工作原理如下图所示。

三相交流电经过降压、整流后分别接入A、B、C三端,A、B两端分别经过电阻器R1、R2和稳压二极管VS1、VS2限幅、整形后送至IC集成电路的2个时钟脉冲信号端。若相序正确(即A、B、C三相顺序出现正脉冲),则IC集成电路的1脚和13脚均输出高电平,使得VT1、VT2导通,继电器K线圈得电,K的动合触点闭合,用电设备开始工作。此时,C端通过电阻器R3和稳压管VS3向IC集成电路的复位端输出复位信号,1脚和13脚输出低电平,由于电容器C2上开始放电,使得三极管VT1、VT2继续导通维持继电器继续得电,负载正常工作,完成三相交流电一个周期的变化。若相序错误,则使得13脚保持低电平,三极管VT1、VT2截止,继电器K的线圈失电,K的动合触点断开,用电设备停止工作。
