小型低噪声DC-DC转换器MonoBK介绍

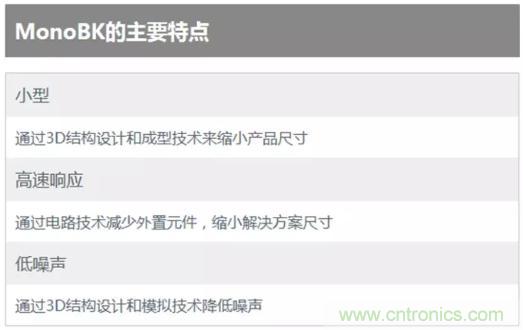

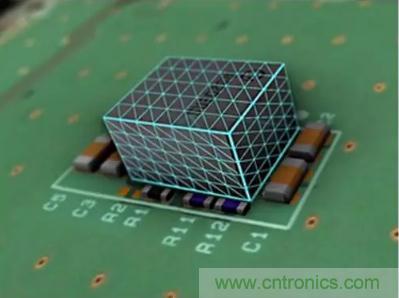

品慧电子讯除了产品,包括外置元件在内,村田还设计了尺寸小、噪声低的DC-DC转换器模块MonoBK or Mono Block解决方案。村田的MonoBK解决装置的空间问题。
DC-DC转换器的简介
DC-DC转换器是一种将直流(DC)转换(Convert)为直流(DC)的装置。
配套的线路板上搭载的IC等,固有的工作电压范围各不相同,电压精度要求也各异。
若用电压不稳定的电源供电,会发生失灵等问题。因此,需要DC-DC转换器转换为必要的电压,或者使电压保持稳定。

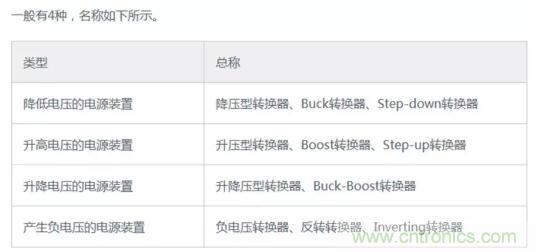

DC-DC转换器的类型

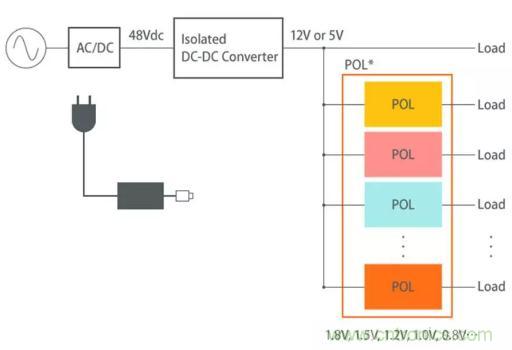

一般的电源配置
1. 什么是POL?
POL的意思是紧挨着微处理器、DSP、FPGA、ASIC之类LSI(Large-Scale Integration:大规模集成)配置的DC-DC转换器。
2. POL的趋势
近年来,以5G和IoT为代表的大趋势,使得基站和服务器等装置,日益需要高速大容量处理。因此,由于处理的细微化,LSI的芯片性能日益提高。随着处理的细微化,要求给LSI供电的电源电路降低电压并增大电流。降低电压后,可以防止LSI失灵,因此需要提高电压精度并在负载变化时能够高速响应。
此外,增大电流后,LDO变成开关电源,即使过去可以设计得既小型又简易,现在也很难设计了。并且,因为LDO变成开关电源,还产生噪声问题。由于此类原因,要求POL“电压精度高、过载响应快、放射噪声低及小型”。
选择村田DC-DC转换器
MonoBK的理由

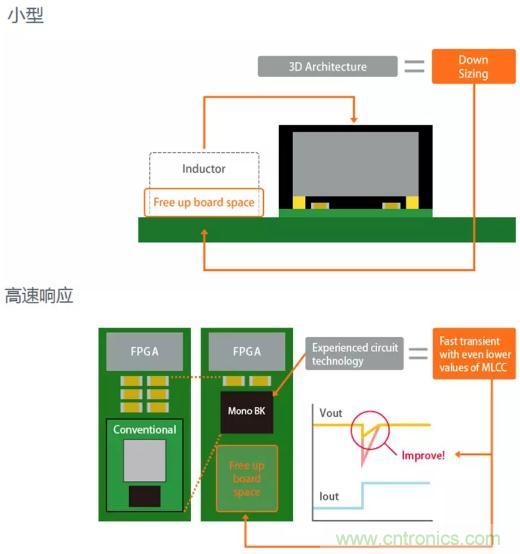

有助于节省电源占用空间
整体解决方案尺寸小
属于支持狭窄空间和背面安装的薄型产品
设计简单

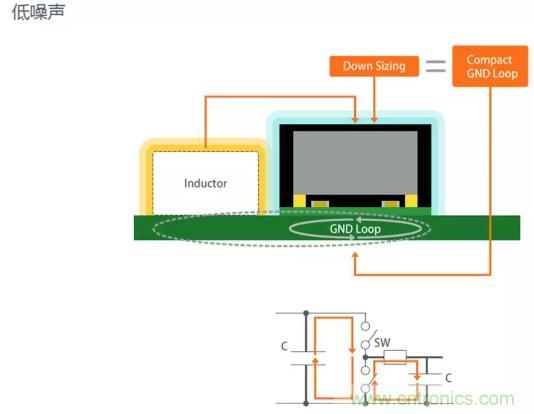

可以不要或减少滤波器
支持高温动作

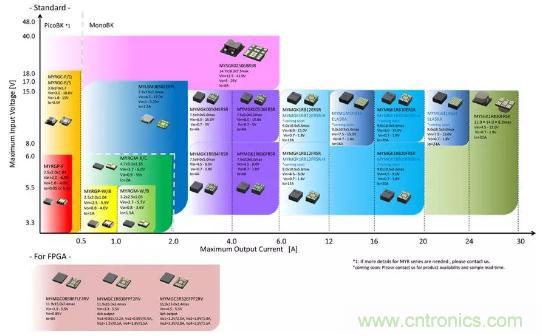

产品一览
评估套件
