汽车线束设计流程、选材及搭铁设计
品慧电子讯随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车线束变得越来越复杂，但车身给予线束的空间却越来越小。因此，如何提高汽车线束的综合性能设计便成为关注的焦点，而且汽车线束制造厂家不再单纯地搞线束后期设计和制造，和汽车主机厂家联合进行前期开发成为必然的趋势。以下谈谈线束的一般设计流程和设计原则。
1 整车电路设计
（一）电源分配设计
汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此世界各国的汽车线束设计出发点基本都是以安全为主。整车电气系统基本上由3个部分组成。
蓄电池直接供电系统（一般称常电或30电）。这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些件提供电能时尽量少的加以控制，确保这些件即使汽车发动不起来也能短暂正常工作，以方便到站点维修等。如：发动机ECU及发动机传感器的工作电源、燃油泵的工作电源、ABS控制器的电源、诊断接口电源等。
点火开关控制的供电系统（一般称为IG档或巧电）。这部分电器件基本上是在发动机工作运转的情况下才使用，取自发电机的电源，避免了为蓄电池充电时争电源的可能性。如：仪表电源、制动灯电源、安全气囊电源等。
发动机起动时卸掉负载的电源（一般称为ACC电源）。这部分电器件一般所带的负载较大，且在汽车起动时不必工作。一般有点烟器电源、空调电源、收放机电源、刮水器电源等。
（二）线路保护设计
线路保护就是要对导线加以保护，兼顾对回路电器件的保护。保护装置主要有熔断器、断路顺和易熔线。
1.熔断器的选取原则
发动机ECU、ABS等对整车性能及安全影响大，另外，易受其他用电设备千扰的电器件必须单设熔断器。
发动机传感器、各类报警信号灯和外部照明灯、喇叭等电器件对整车性能及安全影响也较大，但该类电负荷对相互间的干扰并不敏感。因此，这类电负荷可以根据情况相互组合，共同使用一个熔断器。
对于为增加舒适性而设置的普通电器件类的电负荷可以根据情况相互组合，共同使用一个熔断器。
熔断器分快熔式和慢熔式。快熔式熔断器的主要部件是细锡线，其中片式熔断器结构简单、可靠性和耐振好、易检测，所以被广泛采用；慢熔式熔断器实际上是锡合金片，这种结构的熔断器一般串接到感性负载的电路中，如电机电路。
一般根据电器件的最大连续工作电流计算并确定熔断器容量，可按经验公式：熔断器额定容量＝电路最大工作电流÷80%（或70%）。
2．断路器
断路器最大的特点是可恢复性，但其成本较高，使用较少。断路器一般都是热敏机械装置，它利用两种金属的不同热变形，使触点开闭或自行接通。新型的断路器，使用PTC固体材料作为过流保护元件，它是一种正温度系数的电阻，根据电流或温度的高低断开或接通。这种保护元件的最大优势是当故障排除后能自动接通，不需人工调节和拆换。
3．易熔线
易熔线的特点是当线路通过极大的过载电流时，易熔线能在一定的时间内（一般≤5s）熔断，从而切断电源，防止产生恶性事故。易熔线也是由导体和绝缘层构成，绝缘层一般为氯磺化聚乙烯材料，因为绝缘层较厚，所以看。起来比同规格的导线粗。
易熔线一般接在蓄电池直接引出的电路中。易熔线的常用的公称截面有0.3mm2、0.5mm2、0.75mm2、1.0mm2、1.5mm2，甚至还有8mm2等更大截面的易熔线。易熔线的导线线段长度分为（50±5）mm、（100±10）mm、（150±15）mm3种。
易熔线应有明显的标志，当其熔断后，其标志仍应存在以便于更换。
（三）继电器的选取设计
继电器分为电流式和电压式2种。一般根据用电器的功率和开关的承载能力来决定是否选用继电器。常用继电器的设备一般有刮水器、喇叭、除霜、前照灯、雾灯、风扇、鼓风机、转向灯（闪光器）等。继电器分6V、12V、24V3种，常用的继电器额定电压为12V。
选用继电器要参考的技术要求：①可靠性好；②性能稳定；③质量轻、体积小、寿命长，对周围元器件影响小；④结构简单、工艺性好、成本低。
（四）搭铁分配设计原则
发动机ECU、ABS等对整车性能及安全影响大，且易受其他用电设备干扰，所以这些件的搭铁点一定要单设。
对于安全气囊系统，它的搭铁点不仅应单设，而且为了确保其安全可靠，最好采用复式搭铁。其目的是其中一处搭铁失效，系统可以通过另一搭铁点搭铁，确保系统安全工作。
无线电系统为避免干扰，也要单独搭铁。
弱信号传感器的搭铁最好独立，搭铁点最好是在离传感器较近的位置，以保证信号的真实传递。
其他电器件可根据具体布置情况相互组合共用搭铁点。原则是就近搭铁，避免搭铁线过长，造成不必要的电压降。
蓄电池负极线、发动机搭铁线等因导线截面较大，因此一定要控制好线长和走向，减小电压降；为增加安全性，发动机、车身一般要单独连到蓄电池负极搭铁；
搭铁方式：一是通过孔式接头搭铁，此法一定要在接头的尾部烤上热缩管绝缘；二是通过内部短接的护套直接搭铁。
2 线束三维布局走向设计

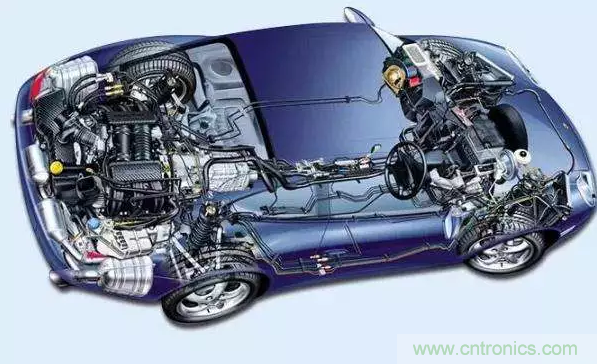

此流程主要是模拟仿真不同区域的线束走向、直径，考虑线束过孔的密封和保护，模拟线束的固定孔位和固定方式等，如图1所示。三维布线用的主要软件有PRO-E、UG和CATIA等。
3 插接件的选取设计
插接件是线束的核心部件，插接件的性能直接决定着线束整体的性能，而且对全车的电器稳定性、安全性起着决定性的作用。
（一）插接件的选取设计原则
插接件选取要保证与电器件的良好接触，使接触电阻降为最低，提高可靠性，优先选用双弹簧式压紧结构的插接件。
根据导线的截面积和通过电流的大小合理选择插接件。
发动机舱内对接的护套，由于舱内温度、湿度偏大且存在着很多腐蚀性气体和液体，因此一定要选择防水性护套。
在同一条线束中若用同一种护套，其颜色一定要有区别。
基于汽车外观的整体协调性，在发动机舱中应优先选用黑色或深色的护套。
为减少线束对接用护套的种类和数量，优先选用混合型件，使装配固定方便。
对于要求性能较高的安全气囊、ABS、ECU等用的端子插接件，应优先选用镀金件以保证安全可靠性。
蓄电池接头（电瓶夹）内部为锥体，锥度为1:9；电瓶夹的材料为镀锡铜、镀锌铜或铅锑合金。
不同规格的插接件可承载的电流一般如下：1系列，10A左右；2.2或3系列，20A左右；4.8系列，30A左右；6.3系列，45A左右；7.8或9.5系列，60A左右。
（二）插接件原材料（材质）性能分析
1．护套材质（塑料件）
常用的材质主要有PA6、PA66、ABS、PBT、pp等，笔者总结了它们的具体性能差异，见表2。设计插件时可根据不同的需求选择不同的材质，还可根据实际情况在塑料中添加阻燃或增强材料，以达到增强或阻燃的目的，如添加玻璃纤维增强等。
2．端子材质（铜件）
插接件用的铜主要是黄铜和青铜（黄铜的硬度比青铜的硬度稍低），其中黄铜占的比重较大。另外，可根据不同的需求选择不同的镀层。
4 导线的选取设计
（一）导线类型的选择
线束设计选用导线类型重点考虑线束所处的环境和功能。例如：发动机周围环境温度高，腐蚀性气体和液体也很多。因此，一定要使用耐高温、耐油、耐振动、耐摩擦导线；行李厢盖上的导线要在低温下保持其弹性，所以要选用冷弹性导线保证其正常工作；自动变速器上的导线一定要耐高温、耐液压油，其温度稳定性要好；弱信号传感器要用屏蔽导线，例如爆震传感器和曲轴位置传感器、ABS轮速传感器等；门内线耐弯曲性要求高等。
汽车线束常用的导线通常使用多股绞合铜导线，绝缘皮为PVC绝缘材料。线束用导线要有耐温、耐油、耐磨、防水、防腐蚀、抗氧化、阻燃等特性。
汽车线束常用的导线种类有日标（AVSS等）、国标（QVR）、德标（FLRY）、美标等几大系列。AVSS（AVS）导线的特点是薄皮绝缘，柔韧性较好；QVR的特点是绝缘皮厚，比较柔软，延展性好；德标导线绝缘皮更薄，柔韧性好；美标导线绝缘皮一般为热塑性或热固性弹性体，还有经过辐照工艺加工的。可根据用户的需求和不同的工作环境选取适当类型的导线。
（二）计算选取导线截面积
根据电器件功率的大小计算流通导线的电流；长时间工作的电气设备可选择实际载流量60%的导线；短时间工作的用电设备可选用实际载流量60%-100%之间的导线。
根据不同的工作环境和温度大小适当改变导线的截面积。
根据导线的走向、插接件的数量（即电压降的大小）适当改变导线的截面积。
关于导线截面积的计算，也有一些专家总结出一些经验公式：
I=P/UsA=IρL/Ud
式中：I——电流；P——功率；Us——系统电压；A——导线截面积；Ud——允许最大电压降损失；ρ——铜电阻率；L——导线长度。
或按下面经验公式：
I=A×10+8/2
5 全车线束密封件（橡胶件）的设计
汽车线束过孔时一般运用橡胶件进行过渡，以起到耐磨、防水、密封等作用。主要分布在以下部位：发动机与驾驶室接口处、前舱与驾驶室接口处（左右共2处）、四门（或有后背门）与车厢接口处、油箱进口处。
常用的材质一般为天然橡胶、氯丁胶、硅橡胶、三元乙丙等。
天然橡胶的特性：具有良好的弹性和机械强度，有优异的耐曲挠性，有较高的撕裂强度和良好的耐寒性。缺点：耐老化性不大好，不耐油和臭氧，易燃。
氯丁胶的特性：耐臭氧、耐热老化、耐油等性能较好，具有难燃性和自熄性；但耐低温性不好。
硅橡胶的特性：耐热性、耐寒性和耐侯性较好；缺点是不耐油。
三元乙丙的特性：耐侯性、耐臭氧、耐热、耐腐蚀性、耐酸碱等性能都较好，而且拥有高强度和高伸缩率；缺点：粘接性较差，且弹性没天然橡胶好，耐油性差。
比较而言，三元乙丙的综合性能较好，所以现在汽车线束用橡胶件一般选用三元乙丙材料。
6 全车线束包扎和固定设计
（一）线束包扎设计
线束外包扎起到耐磨、阻燃、防腐蚀、防止干扰、降低噪声、美化外观的作用，一般根据工作环境和空间大小制定以下包扎设计方案。
发动机线束工作环境恶劣，因此全用高阻燃性、防水、机械强度高的波纹管包扎。
前舱线工作环境也相对较差，大部分枝干也用阻燃性好的波纹管包扎，部分分支用PVC管包扎。
仪表线工作空间较小，环境相对较好，可用胶带全缠或花缠。
门线和顶篷线工作空间较小，可用胶带全缠，部分枝干可用工业塑料布包扎；较细的顶篷线可直接用海绵胶带粘在车身上。
底盘线因与车体接触部位较多，因此用波纹管包扎防止线束磨损。
（二）包扎用原材料的性能分析
1．波纹管
波纹管在线束包扎中一般占到60%左右，甚至更多。主要的特点就是耐磨性较好，在高温区耐高温性、阻燃性、耐热性都很好。波纹管的耐温在-40-150℃间。它的材质一般分PP和PA2种。PA材质在阻燃、耐磨方面优于PP材质；但PP材质在抗弯曲疲劳性方面强于PA材质。
2．PVC管
PVC管的功用和波纹管差不多。PVC管柔软性和抗弯曲变形性较好，而且PVC管一般为闭口，所以PVC管主要用于线束拐弯的分支处，以便使导线圆滑过渡。PVC管的耐热温度不高，一般在80℃以下。
3．胶带
胶带在线束中起到捆扎、耐磨、绝缘、阻燃、降噪、作标记等作用，在包扎材料中一般占到30%左右。线束用胶带一般分PVC胶带、气绒布胶带和布基胶带3种。PVC胶带耐磨性、阻燃性较好；耐温在80℃左右，降噪性不好，价格较便宜。绒布胶带和布基胶带材料为PET。绒布胶带的包扎性和降噪性最好，耐温在105℃左右；布基胶带的耐磨性最好，耐温最高150℃左右。绒布胶带和布基胶带共有的缺点是阻燃性不好，价格昂贵。
（三）线束固定设计
中央电器盒一般用钢板条、螺栓等固定，或用电器盒本身设计的固定结构直接安装在车身上。
各条线束一般用塑料扎带、扣钩等固定在车身孔内。车身孔大多为圆孔或椭圆孔，一般直径为5mm、6mm、7mm不等。
各条线束间对接的护套一般用护套支架集体固定起来，并安装在车身上。
7 整车低压线束搭铁设计
整车电源分配和搭铁设计是汽车线束设计中的核心部分。良好的搭铁设计是电源传输与信号传递的重要保证。如果搭铁点选取不当，很容易造成信号干扰，从而影响电器件的功能实现。
单线制与负极搭铁
整车搭铁系统有两个重要的概念：单线制和负极搭铁。单线制指的是在汽车电子系统中从电源到用电设备只用一根导线相连，而用汽车车身、底盘、发动机等金属机体作为另一公用导线。由于单线制节省导线，线路简化清晰，安装和检修方便，且电器件也不需要与车体绝缘，所以现代汽车电气系统普遍采用单线制。
汽车电气系统采用单线制时，蓄电池的一个电极接到车体上，俗称“搭铁”。若蓄电池的负极与车体相接，就称负极搭铁，反之为正极搭铁。按照国家标准规定，国产汽车电气系统均采用负极搭铁。
搭铁点的分类与介绍
1） 电源搭铁蓄电池负极桩头上的零电位。
2） 整车搭铁整车上互相导通的，可导电的车身钣金、底盘或者发动机零部件等。
3） 电源信号搭铁整车上各类电气元器件的电源馈线。按照回路中的电流的大小/波形，可划分为“脏搭铁”或者“干净搭铁”。
干净搭铁：峰值电流小于1 A的搭铁，如传感器信号反馈或者不同零部件之间的控制信号（例如网络通信）。
脏搭铁：峰值电流大于1 A的脉冲宽度调制负载和大于1 A的开关负载，如电机类和开关类负载。
4） 射频搭铁经常被用作控制射频干扰的搭铁。这类搭铁一般都是通过装配直接装在车身钣金上，不能用作任何搭铁电流的旁路。
5） 天线搭铁如收音机天线搭铁。
搭铁分配设计流程图
搭铁分配
考虑电器件的整车安装位置，结合电器件负载类型及具体搭铁类别，对各电器件进行搭铁分配设计。
4.1 总体原则
1） 就近搭铁。尽可能缩短搭铁回路长度，减小回路电压降、成本和质量。
2） 尽可能减少各子系统之间不必要的互相干扰。
4.2 干扰产生的原理
理想情况下，每个电器件都需就近单独搭铁，然而这样会造成整车搭铁数量过多，极大地增加装配复杂性，增加整车质量和成本，因此这种方法并不是最佳选择。在进行搭铁设置时，必须考虑对搭铁进行共用、合并。图2为搭铁合并干扰图。

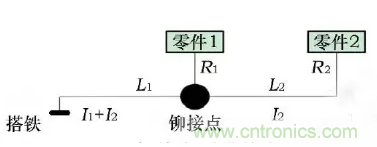

当只有零件1工作时，I1=U／（L1+R1）；当只有零件2工作时，I2=U／（L1+L2+R2）；当2个零件都工作时，I1+I2=U/（L1+R1）+U/（L1+L2+R2），此时如果I2明显大于I1时，那么零件1与搭铁之间的电势差会增加很大，将会影响到其正常工作。
R1—零件1的电阻, L1—铆接点到搭铁点的导线电阻, R2—零件2的电阻,L2—零件2到铆接点的导线电阻
搭铁合并干扰图
通常的设计规范都会禁止脏搭铁和干净搭铁铆接在一起。如果高、低搭铁电流的大小差值超过了1/5的话，这两个搭铁回路就不能铆接在一起。但请注意，这只是相当保守的设计规范，如果对这两个回路做了详尽分析后，就可以铆接在一起。
从以上分析可以知晓，为了尽可能减少铆接引起的干扰，应该尽可能降低L1的值，即降低铆接点到搭铁之间的电阻。因此应该尽量将铆接点靠近搭铁片，同时若有必要需要增加这段的线径。
4.3 几种搭铁回路的连接方式
4.3.1 采用铆接点进行搭铁的合并形式
通过铆接点合并搭铁方式图

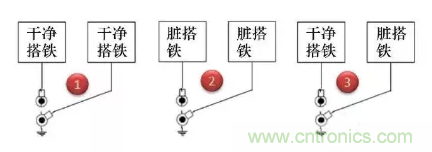

第1种方式干净搭铁回路之间的铆接是允许的，第2种脏搭铁回路之间的铆接，需要按照4.2的方法进行分析，若通过也是完全可以接受，对于第3种脏搭铁与干净搭铁回路相互铆接，通常是不允许这样的，除非得到专家的评审通过才被允许。
4.3.2 采用搭铁片共同搭铁合并形式

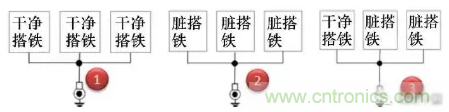

通过接线片合并搭铁方式图
第1种方式干净搭铁回路之间的搭铁端子搭接是允许的；第2种脏搭铁回路之间的搭铁端子搭接，也是完全可以接受的；对于第3种脏搭铁与干净搭铁端子搭接，通常是可以接受的，但需要得到相关专业的评审通过。
4.3.3 在搭铁末端一并压接到搭铁端子的形式
第1种方式干净搭铁回路之间的回路并接是允许的；第2种脏搭铁回路之间的回路并接也是完全可以接受的；对于第3种脏搭铁与干净搭铁回路并接，通常是可以接受的，但需要得到相关专业的评审通过。
通过并线压接端子合并搭铁图
搭铁点的要求
1） 搭铁点的位置应该便于安装和维修，并且搭接面能够满足扭矩要求。
2） 每个搭铁点不应该接超过2个接线片。
3） 搭铁点不应布置在强飞溅区域和积水区域。
4） 搭铁点不允许布置在通过螺栓连接的金属件上，比如车门。仪表台骨架设置搭铁点时，只有当其是焊接在车身上才允许。
5） 对于车身钣金厚度小于3mm的地方，推荐使用焊接螺母解决方案。对于大于3mm的厚板，建议使用自攻螺钉进行搭铁安装。
一般性的搭铁分配原则
1） 发动机ECU、ABS等对整车性能及安全影响大，易受其他用电设备干扰的电器件（如音响、油位传感器等），这些件的搭铁一定要单设。
2） 安全气囊系统，搭铁点不仅要单设，还需使用复合搭铁，其目的是当其中一处搭铁失效时，系统可以通过另一搭铁点搭铁，确保系统安全工作。
3） 射频信号为避免干扰其他系统，需要单独搭铁。
4） 弱信号传感器的搭铁最好独立，搭铁点最好是在离传感器近的位置，以保证信号的真实传递。
5） 其他电器件可以根据具体的布置情况相互结合共用搭铁点。原则就是就近搭铁，避免搭铁线过长，造成不必要的电压降。
6） 蓄电池负极线，发动机搭铁线等因导线截面积较大，因此一定要控制线长和走向，减小电压降；为增加安全性，发动机、车身一般都要单独连到蓄电池负极。
7） 需要将电子搭铁和功率搭铁区分开来，将模拟信号搭铁与数字信号搭铁分开，避免信号之间的相互干扰。
以上是汽车低压线束搭铁设计的一些内容，实际运用过程中，应该灵活使用。设计完毕后，还需要通过一些必要的测试以保证设计的可靠性。
