如何确定电阻是4环还是5环？

品慧电子讯无论是将蓝色还是黑色作为第一环，都无法正确地将这5环输入5环计算器中。然而这时，可以使用4环计算器进行计算。蓝色、灰色、银色、金色。那么第5环表示什么？

当5环电阻并非真的5环电阻时

我有时会收到这样的问题——无法使用Digi-Key网站上的5环计算器来计算5环电阻的电阻值。

如下例所示：无论是将蓝色还是黑色作为第一环，都无法正确地将这5环输入5环计算器中。然而这时，可以使用4环计算器进行计算。蓝色、灰色、银色、金色。

这就出现了几个问题。我如何确定电阻是4环还是5环？如果我的5环电阻实际只是个4环电阻，那么第5环表示什么？

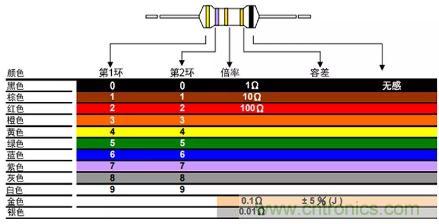

确定电阻环数的一个关键指标是观察各环之间的空隙。大多数电阻公司会先在倍率和容差环之间设置较大的空隙，然后在其他环之间设置空隙。下面以Yageo供应的电阻为例，这是一个带有特殊环的4环电阻。

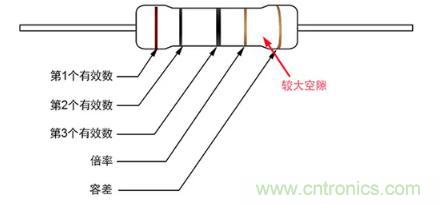

下面是另一个由Bourns供应的5环电阻，与上述电阻相似。尽管不是非常明显，但你可以看到，倍率和容差环之间的空隙要稍大一些。

如果可以确定你的电阻为4环电阻，而你一定想知道第5个环表示什么？这可能也有点复杂。

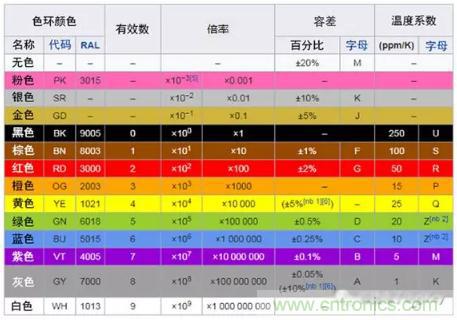

根据IEC 60062:2016的规定，标准颜色代码可能表示温度系数。

但这并不包括所有情况。例如，Yageo在某个系列中使用黑色第5环来表示无感。

尝试识别所有颜色可以说是难上加难。如果是彩色的，那很可能表示IEC 60062:2016中规定的温度系数。如果你的第5环是黑色的，你最好看一看该电阻厂商提供的规格书。

来源：Digi-Key
