教你识别假冒MLCC，避免企业巨额损失

品慧电子讯MLCC是片式多层磁介电容器英文缩写，MLCC是由印好电极(内电极)的陶瓷介质膜片以错位的方式叠合起来，经过一次性高温烧结形成陶瓷芯片，再在芯片的两端封上金属层(外电极)，从而形成一个类似独石的结构体，故也叫独石电容器。

MLCC（Multi-layer Ceramic Capacitors）是片式多层磁介电容器英文缩写，MLCC是由印好电极(内电极)的陶瓷介质膜片以错位的方式叠合起来，经过一次性高温烧结形成陶瓷芯片，再在芯片的两端封上金属层(外电极)，从而形成一个类似独石的结构体，故也叫独石电容器。

片式多层陶瓷电容器的结构主要包括三大部分:陶瓷介质，金属内电极，金属外电极。而多层片式陶瓷电容器它是一个多层叠合的结构，简单地说它是由多个简单平行板电容器的并联体，如下图所示。

为何有假冒MLCC：贸易商利字当头，以次充好；供应压力，主机厂饥不择食。去年电容涨价，导致假货横飞，连一些世界五百强都被假电容坑过。

1、 目前MLCC行业按技术和市占比分可分为日系、韩系、台系和大陆，日系价格要比台系和大陆的高；

2、 MLCC分一类和二类介质材料，且二类还分为X7R、X6S、X5R、Y5V和Z5U等，存在价格差异；

3、 由于MLCC是烧结而成，且体积较小，因此通常无对应的标识。

通常主机厂采购元器件会从可追踪渠道的供应商下单采购，一般不会采购现货，但市场无货而需求又十分紧急那就不得不采购现货了，特别是17年到18年阻容紧张的时候。那么这时候如果没有假冒MLCC识别能力那就有很大的概率采购到假货。

假冒MLCC的鉴别：

贸易商通常是采用便宜厂家产品来代替日系等品牌产品，或者使用价格便宜介质的MLCC来替代贵的，比如使用Y5V替代X7R。那么如何鉴别假冒MLCC呢？

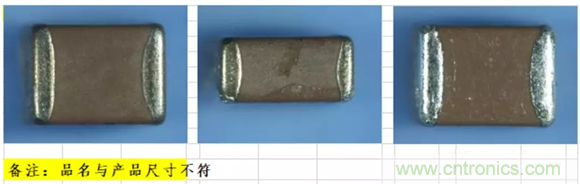

1、 建立数据库：因为是假冒的，所以产品的各个细节无法做到和正品一致，如建立了产品尺寸数据库（长宽高、电极宽度和形貌等），对假冒产品进行尺寸检验即可识别。

2、 进行DPA（ DPA分析（Destructive Physical Analysis）即破坏性物理分析，它是在电子元器件成品批中随机抽取适当样品，采用一系列非破坏和破坏性的物理试验与分析方法），与正品进行内部形貌和特征尺寸的比较：MLCC容量和层数、电极间距等有关，因此通过比较电极层数、电极间距、电极厚度和留边尺寸等特征尺寸，可有效识别假冒MLCC。下表为某个案例中发现村田的假冒品，假冒品可能为X5R材质，而原村田规格为X7R材质，使用了该假冒MLCC后故障率显著提高。

内部结构

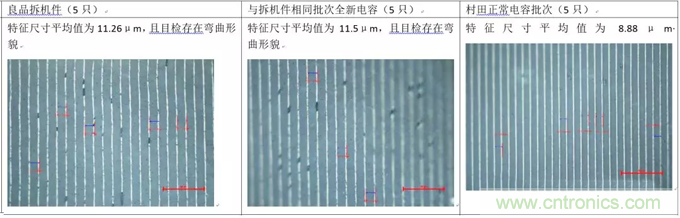

特征尺寸（相邻内电极间距）

微观特征尺寸图（相邻内电极间距）
