路由器主板布局布线的几个坑，你踩过吗？

品慧电子讯：路由器是家家户户的必备品，其主板包含了USB、LAN、SDRAM、2.4G、WIFI等模块，这些模块当中涉及的的点有RF、USB Differential、ESD、WIFI、50欧姆阻抗、90欧姆阻抗等等，今天就路由器布局布线需要注意的点做个简单的探讨。

路由器是家家户户的必备品，其主板包含了USB、LAN、SDRAM、2.4G、WIFI等模块，这些模块当中涉及的的点有RF、USB Differential、ESD、WIFI、50欧姆阻抗、90欧姆阻抗等等，今天就路由器布局布线需要注意的点做个简单的探讨。

网口变压器

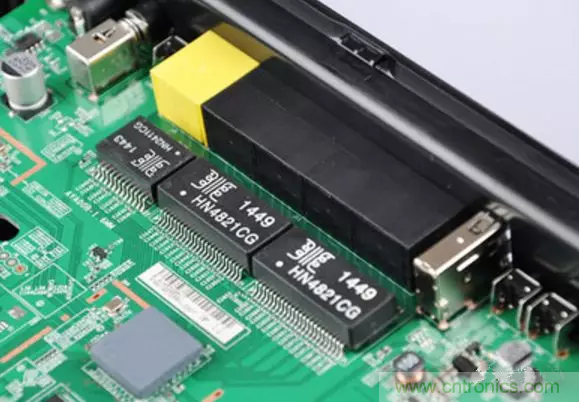

在以太网设备中，通过PHY连接RJ45时，中间都会加一个网络变压器。其中间抽头有些接电源，而有些接地，电源值又不一样，3.3V，2.5V，1.8V都有。这样就会导致很大的电流从电势高的设备流向电势低的设备。为了解决以上问题Transformer(隔离变压器)这个器件就应运而生，它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到连接网线的另外一端。这样不但使网线和PHY之间没有物理上的连接而换传递了信号，隔断了信号中的直流分量,还可以在不同0V电平的设备中传送数据。

1. 基本工作原理：

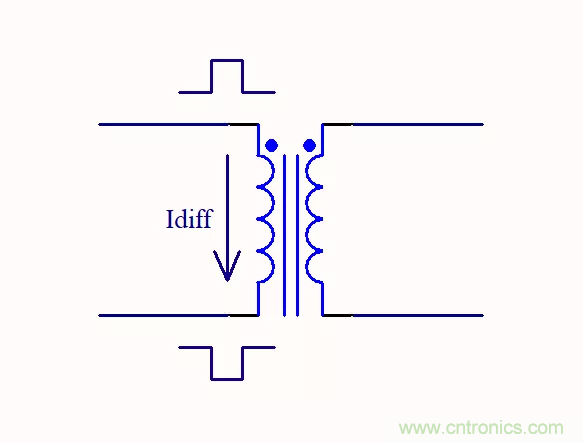

当差模信号经过隔离变压器时的信号流向：

共模信号经过隔离变压器时的信号流向：

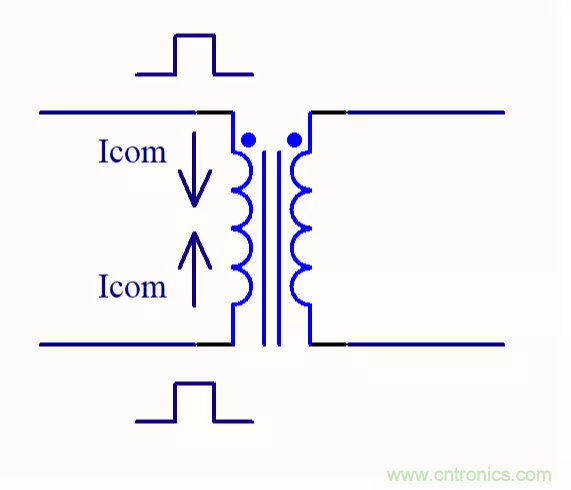

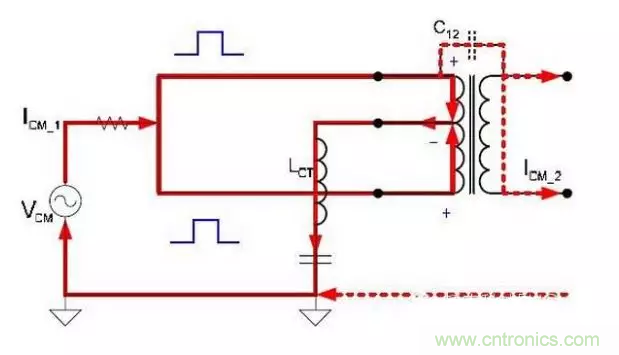

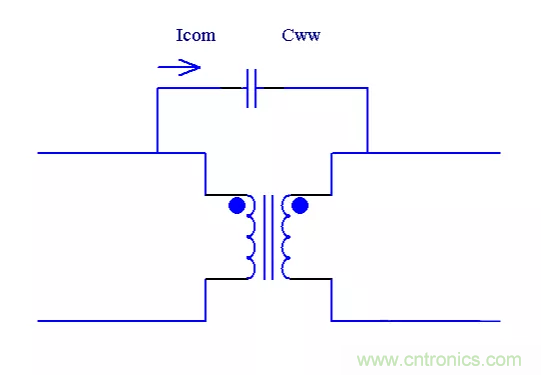

当共模信号经过隔离变压器时，由于线圈两端的电压极性相同，不会形成电流。故不会将共模信号传递至次级线圈。但是线园间的耦合电容Cww为共模信号的传递提供了通路：

隔离变压器的共模信号抑制

为了防止主级线圈上的共模信号传递至次级线圈，在主级线圈中添加中心抽头为共模信号的泄放提供通路，（大部分时候中心抽头增加滤液电路并不能很好的抑利共模干扰信号，因此很多工程师会选择带共模电感的隔离变压器，或者在网口差分信号走线上预留共模电感的位置）：

结论：以太网设计中隔离变压器在满足功能（差分信号传输）前提下，不仅能对后端电路起到抗扰防护作用，还能抑利共模辐射噪声。因此隔离变压器是以太网口的标配设计。

2. 作用：

增强信号，使其传输距离更远；

使芯片端与外部隔离，抗干扰能力大大增强，而且对芯片增加了很大的保护作用（如雷击);

当接到不同电平（如有的PHY芯片是2.5V,有的PHY芯片是3.3V）的网口时，不会对彼此设备造成影响。

共模抑制；

3. PCB设计时注意事项：

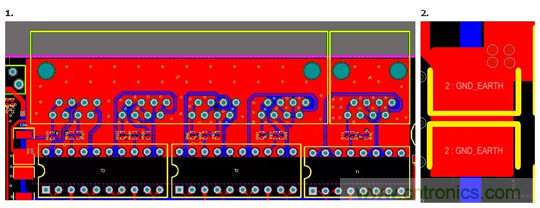

网络变压器下方所有层挖空。

网络变压器下方禁止穿过与网络变压器无关的信号线。

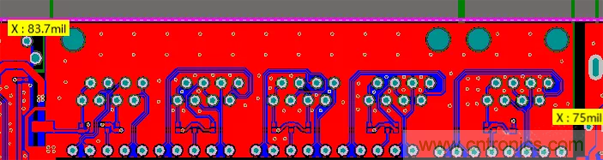

网口GND，单独铺铜，与GND铜皮间隔(大于80mil)。

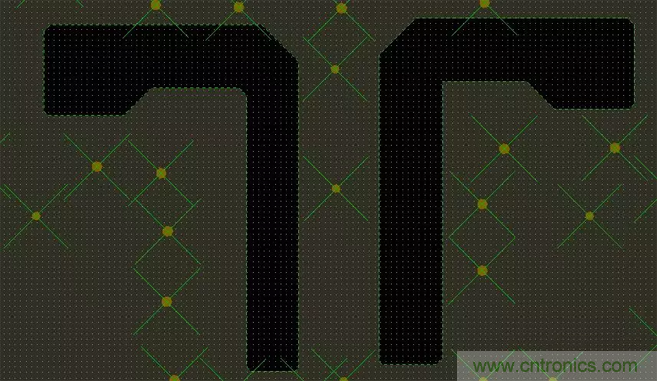

挖空下方所有层铜皮

网口（RJ45）单独铺铜

铺铜间距

天线

天线布局

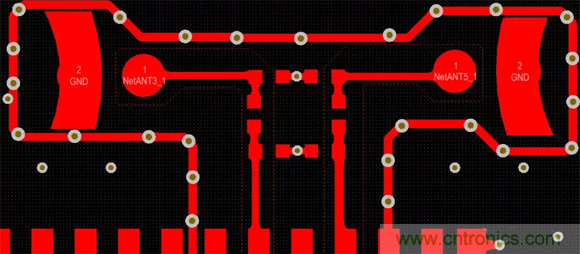

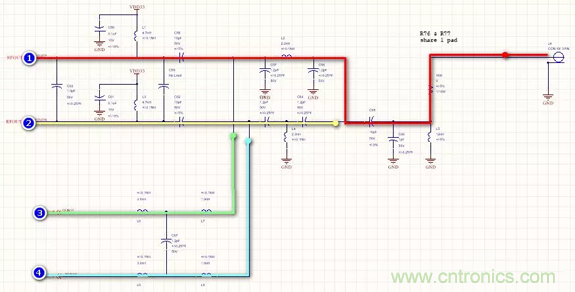

分支路布局，走线必须为直线（π型滤波）

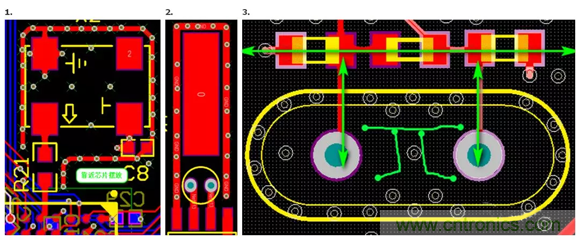

天线器件布局所在的层，需挖空铜皮，周围（>10mil）包地（最好立体包地）。如果多层板，需要挖空与天线所在的层以及与其相邻的层。（隔层参考）为了控制阻抗，增加阻抗计算的介质厚度。

天线所在的地方，禁止其他与天线信号无关的信号线穿过。

天线走线线宽（10mil~20mil）。

天线用圆弧走线。

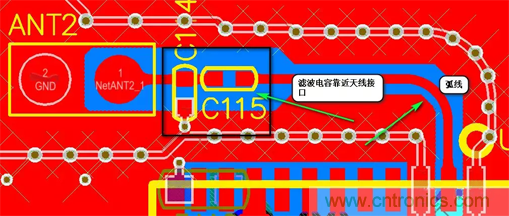

天线滤波电容靠近天线接口摆放。

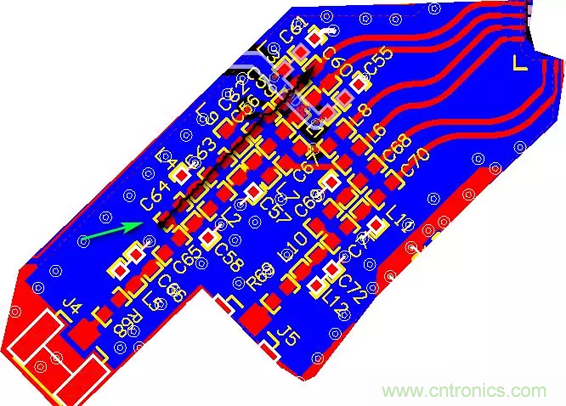

隔层参考，挖空顶层以及相邻GND2层，第三层做参考层。

π型滤波天线布局，走直线，弧线过渡，挖空，包地。

时钟

1. 晶振布局走线

靠近芯片摆放，使芯片稳定工作；

π型摆放，走类差分线并且加粗；

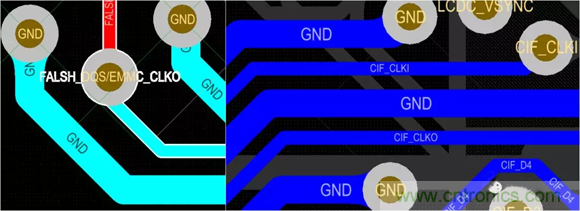

包地处理

时钟线（-CLK）包地处理。

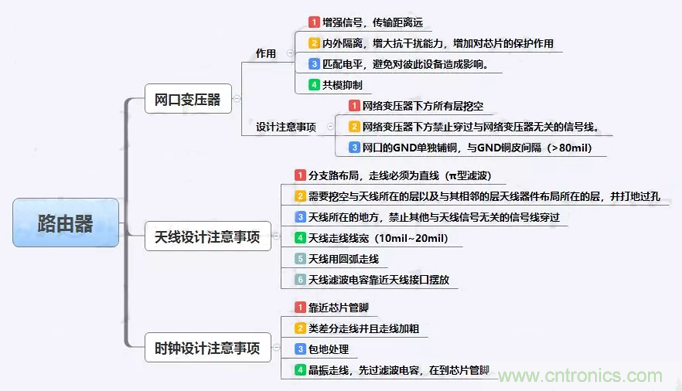

为方便大家观看，制成了一张思维导图，如图：

思维导图
