RE辐射发射测试标准和实验室搭建

品慧电子讯辐射发射（Radiated Emission）测试是测量EUT通过空间传播的辐射骚扰场强。可以分为磁场辐射、电场辐射，前者针对灯具和电磁炉，后者则应用普遍。另外，家电和电动工具、AV产品的辅助设备有功率辐射发射的要求（称为骚扰功率）。

1.辐射发射(RE)测试概述

辐射发射（Radiated Emission）测试是测量EUT通过空间传播的辐射骚扰场强。可以分为磁场辐射、电场辐射，前者针对灯具和电磁炉，后者则应用普遍。另外，家电和电动工具、AV产品的辅助设备有功率辐射发射的要求（称为骚扰功率）。

2. 辐射发射(RE)测试标准

a) 电场辐射：CISPR22/EN55022(信息技术产品），CISPR13/EN55013（音频类产品），CISPR11/EN55011（工科医），CISPR14-1，CISPR15/EN55015（灯具）；

b) 磁场辐射：CISPR15（工作电流频率超过100Hz的灯具），CISPR11（电磁炉）；

c) 骚扰功率：CISPR14-1（工作频率不超过9kHz的一部分设备除外），CISPR13（只对辅助设备）。

3.辐射发射(RE)测试方法

1) 辐射发射测试仪器和设备：

a) 电场辐射：接收机（1G以下）、频谱仪（1G以上）、电波暗室、天线（1G以下一般用双

锥和对数周期的组合或用宽带复合天线，1G以上喇叭天线）；

b) 磁场辐射：接收机、三环天线或单小环远天线；

c) 骚扰功率：接收机、功率吸收钳。

接收机遵循CISPR16-1-1的要求，天线、场地遵循CISPR16-1-4的要求，吸收钳遵循CISPR16-1-3的要求。

辐射发射（RE）测试SETUP

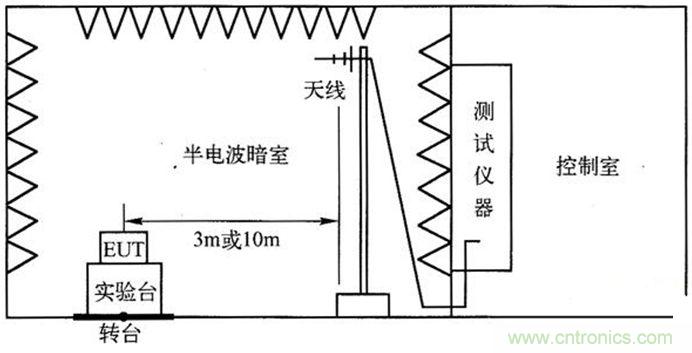

图1所示是根据CISPR16、CISPR11、CISPR13、CISPR15、CISPR22及EN55022等标准要求的辐射发射测试布置图，辐射发射测试时，被测设备（EUT）置于半电波暗室内部，在转台上旋转，在接收天线分别处于垂直极化和水平极化的情况下，找到最大的辐射点。辐射信号由接收天线接收后，通过电缆传到半电波暗室外的接收机。

图1：辐射发射测试布置图

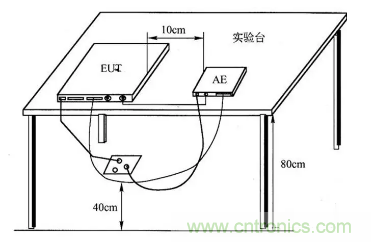

台式被测设备的布置如图2所示，具体要求如下：

（1）互连I／O线缆距离地面不应该小于40cm；

（2）除了实际负载连接外，被测设备还可以接模拟负载，但是模拟负载应该能够符合阻抗关系，同时还要能够代表产品应用的实际情况；

（3）被测设备与辅助设备AE的电源线直接插人地面的插座，而不应该将插座延长；

（4）被测设备同辅助设备AE的间距为10cm；

（5）如果被测设备本身的线缆比较多，应该仔细理顺，分别处理，并且在测试报告中记录，以便获得再次测试的重现性。

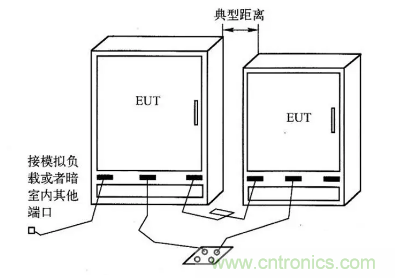

立式被测设备的布置如图3所示，具体要求如下：

（1）机柜之间的I／O互连线应该自然放置，如果过长，能够扎成30～40cm的线束就一定要扎；

（2）被测设备置于金属平面上，同金属平面绝缘间隔10cm左右；接模拟负载或者暗室外端口的线缆应该注意其同金属平面的绝缘性；

（3）被测设备电源线过长，应该扎成长度为30～40cm的线束，或者缩短到刚好够用；

（4）如果被测设备本身的线缆比较多，应该仔细理顺，分别处理，并且在测试报告中记录，以获得再次测试的重复性。

对于汽车电子设备的辐射发射测试，CISPR25标准要求的辐射发射测试布置如图4所示。辐射发射测试时，汽车电子被测设各（EUT）置于半电波暗室内部，在接收天线距离EUT线束为1m，并分别在接收天线处于垂直极化和水平极化的情况下，找到最大的辐射点辐射信号由接收天线接收后，通过电缆传到半电波暗室外的接收机。

图4：CISPR25标准要求的辐射发射测试布置图
