一本了解继电器线圈电压
品慧电子讯在学习继电器知识时, 有一些线圈电压规格可能不太好理解。规格书中列出的线圈电压通常有4种规格。本文将以继电器Z2352-ND为例进行讲解。这是一个单刀单铡非自锁继电器, 带有1个A型（常开）触点组。
线圈电压或标称电压 - 12VDC - 这是操作线圈的标称电压。虽然知道这一点很重要, 但它并没有告诉我们关于可用电压范围的全部信息。
关闭电压（最小值） - 1.2VDC - 此电压规格指明线圈何时不再通电。低于此电压值的任何电压, 都不能使线圈使能, 并且触点将处于开启状态。
导通电压/启动电压（最大值） - 9VDC - 此规格指明线圈何时一定通电。处于此电压时, 线圈上的电压一定会使线圈使能并使触点闭合。
最大线圈电压 - 20.4VDC -这是您可以安全操作线圈的最大电压。这通常与温度相关。例如, 该零件在23°C时的电压为20.4VDC。容差为10%, 但最安全的做法是是尽可能接近标称电压。

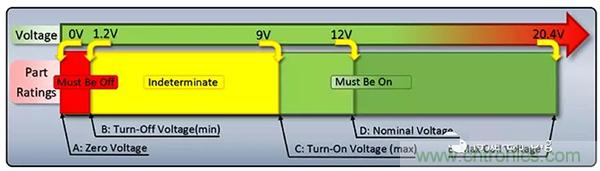

通过这些数字, 您会发现范围并不确定。在我们作为示例的零件中, 此范围为1.2VDC至9VDC。通常来说, 在此范围内, 继电器将保持在最后状态, 但在此范围内, 状态也有可能发生改变。因此, 不建议在此范围内操作。下图中列出了范围数据。
从0-1.2VDC, 继电器一定处于断电（关闭）状态。（红色区域）
从1.2VDC到9VDC, 继电器处于不确定的范围内。（黄色区域）
从9VDC到20.4VDC, 继电器一定处于通电（接通）状态（绿色区域）
