电子工程师必备电感基础知识之一


电感:是衡量线圈产生电磁感应能力的物理量。给一个线圈通入电流,线圈周围就会产生磁场,线圈就有磁通量通过。

一、电感的定义

电感:是衡量线圈产生电磁感应能力的物理量。给一个线圈通入电流,线圈周围就会产生磁场,线圈就有磁通量通过。通入线圈的电源越大,磁场就越强,通过线圈的磁通量就越大。实验证明,通过线圈的磁通量和通入的电流是成正比的,它们的比值叫做自感系数,也叫做电感。如果通过线圈的磁通量用φ表示,电流用I表示,电感用L表示,那么L=φ/I。单位有亨利(H)、毫亨利 (mH)、微亨利(uH),1H=10^3mH=10^6uH。

【电感篇】电子工程师必备基础知识之一

电感


二、电感的分类

按电感形式分类:固定电感、可变电感。

按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类:单层线圈、多层线圈、蜂房式线圈。

【电感篇】电子工程师必备基础知识之一

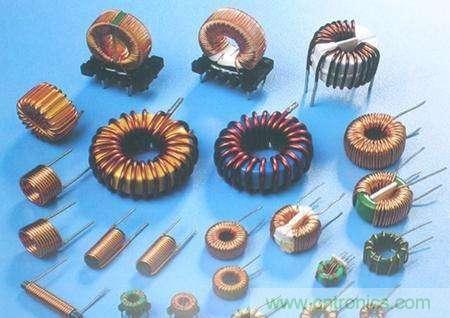

线圈电感

【电感篇】电子工程师必备基础知识之一

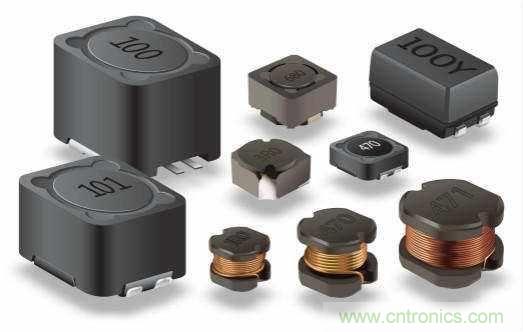

功率电感

【电感篇】电子工程师必备基础知识之一

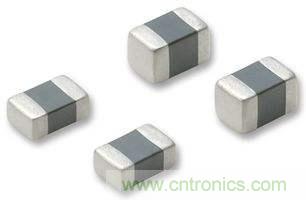

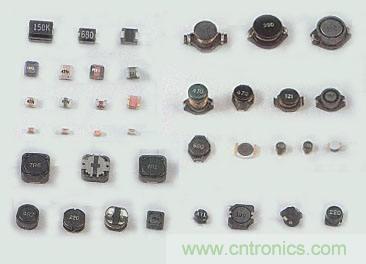

贴片电感

【电感篇】电子工程师必备基础知识之一

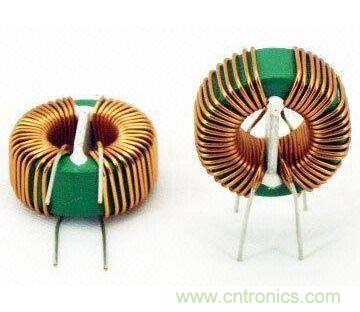

扼流电感

三、电感线圈的主要特性参数

1、电感量 L

电感量L表示线圈本身固有特性,与电流大小无关。除专门的电感线圈(色码电感)外,电感量一般不专门标注在线圈上 ,而以特定的名称标注。

2、感抗 XL

电感线圈对交流电流阻碍作用的大小称感抗XL,单位是欧姆。它与电感量L 和交流电频率f 的关系为XL=2πfL。

3、品质因素 Q

品质因素Q 是表示线圈质量的一个物理量,Q 为感抗XL 与其等效的电阻的比值,即:Q=XL/R。 线圈的Q值愈高,回路的损耗愈小;线圈的Q值与导线的直流电阻,骨架的介质损耗,屏蔽罩或铁芯引起的损耗,高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。

4、分布电容

线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小,稳定性变差,因而线圈的分布电容越小越好。

三、常用线圈

1、单层线圈

单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。如晶体管收音机中波天线线圈。

2、蜂房式线圈

如果所绕制的线圈,其平面不与旋转面平行,而是相交成一定的角度,这种线圈称为蜂房式线圈。而其旋转一周,导线来回弯折的次数,常称为折点数。蜂房式绕法的优点是体积小,分布电容小,而且电感量大。蜂房式线圈都是利用蜂房绕线 机来绕制,折点越多,分布电容越小

3、铁氧体磁芯和铁粉芯线圈

线圈的电感量大小与有无磁芯有关。在空芯线圈中插入铁氧体磁芯,可增加电感量和提高线圈的品质因素。

4、铜芯线圈

铜芯线圈在超短波范围应用较多,利用旋动铜芯在线圈中的位置来改变电感量,这种调整比较方便、耐用。

5、色码电感器

色码电感器是具有固定电感量的电感器,其电感量标志方法同电阻一样以色环来标记。

6、阻流圈(扼流圈)

限制交流电通过的线圈称阻流圈,分高频阻流圈和低频阻流圈。

7、偏转线圈

偏转线圈是电视机扫描电路输出级的负载,偏转线圈要求:偏转灵敏度高、磁场均匀、Q 值高、体积小、价格低。
