详述压电声音元件的发声机理

压电声音元件一定需要放入压电振动板。这是由已形成电极的压电陶瓷与黄铜、镍等金属板粘合而成的简单构造。

关于振动板的运作（振动板的构造）

压电声音元件一定需要放入压电振动板。这是由已形成电极的压电陶瓷与黄铜、镍等金属板粘合而成的简单构造。

压电振动板的发声机理

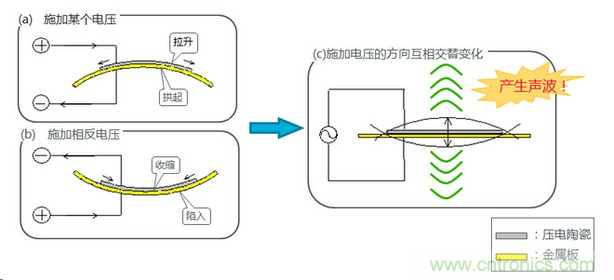

向压电振动板施加电压，压电陶瓷会拉升，但粘合的金属板不会伸缩而是弯曲（图(a)）。施以反向电压，就会向相反方向弯曲（图(b)）。

输入电压方向相互变化的信号，就会反复出现(a)和(b)的交替状态，产生声波（图(c)）。

压电振动板的发声机理

利用外壳的共鸣效果，发出较大的声音。

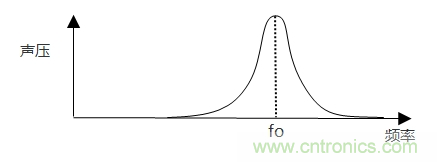

1. 振动板的声压峰值

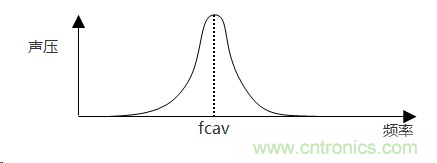

2. 外壳内放大的声压峰值

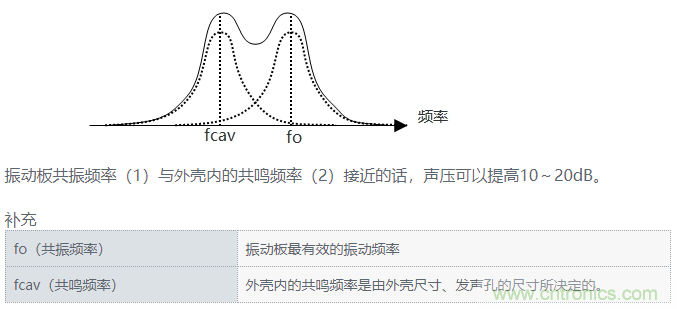

3. 基于共鸣效果声压增大10～20dB

关于他励振式电路与自励振式电路

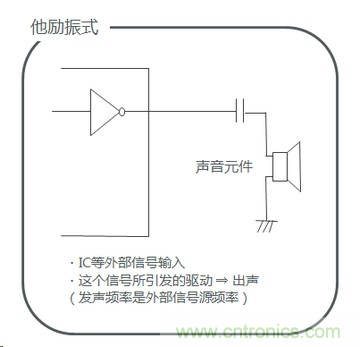

他励振式电路

微型计算机的普及他励振式成为主流

·IC等外部信号输入

·这个信号所引发的驱动 → 出声（发声频率是外部信号源频率）

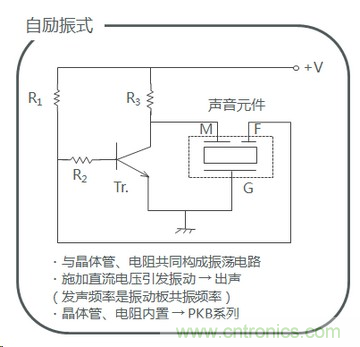

自励振式电路

·与晶体管、电阻共同构成振荡电路

·施加直流电压引发振动 → 出声（发声频率是振动板共振频率）

·晶体管、电阻内置 → PKB系列
