陶瓷谐振器的振荡电路与工作原理
品慧电子讯陶瓷谐振器是一种用于在特定频率产生振荡的压电式陶瓷设备。制造这种设备所用的材料在生产过程期间会激发谐振特性。以下将为大家介绍陶瓷谐振器的振荡电路与工作原理。
通常，振荡电路可分为以下三种类型:
1. 正反馈电路
2. 负阻抗电路
3. 传送时间或相位延迟电路

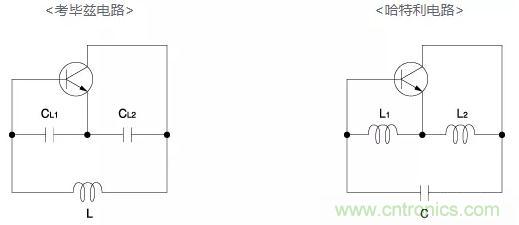

CERALOCK®、石英晶体、LC电路属于上述第一类电路。考毕兹和哈特利电路是典型的LC正反馈电路和调谐反键振荡电路，如下所示：

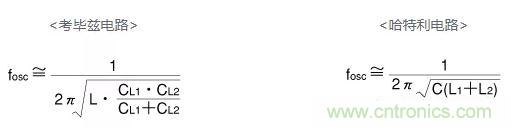

上述电路采用最基本的晶体管作为放大器。考毕兹和哈特莱电路的振荡频率几乎与由L、CL1、L2组成的电路或由L1、L2组成的电路的谐振频率相同。此类电路的振荡频率分别由以下公式表达。
使用LC电路中的CERALOCK®，用CERALOCK®代替LC电路中的“L”，采用“fr”至“fa”的感应系数。通常情况下，用考毕兹电路中的“L”代替CERALOCK®。
振荡电路的工作原理描述如下。对于上图所示的反馈电路，其振荡条件如下:

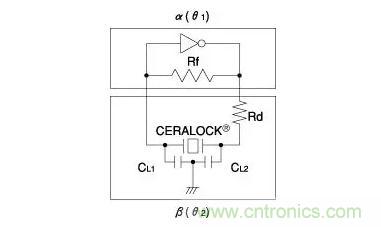

考毕兹电路采用反相放大器 (theta1=180°)，还采用反馈电路中的“L”和“C”来进行进一步反转 (theta2=180°)。当振荡电路采用CERALOCK®时，其工作原理同上。为了在考毕兹振荡电路中利用CERALOCK®，通常使用逆变器。
