8种电机线圈失效原因分析

品慧电子讯当电机在不正常的工作状态下（包括电方面，机械方面和环境方面等），电机线圈的寿命会严重缩水，导致风机线圈失效的原因有：缺相、短路、线圈接地、过载、转子锁死、电压不平衡、电涌。本文以4极电机为例，分析各种线圈失效，帮助您正确辨别失效的原因。

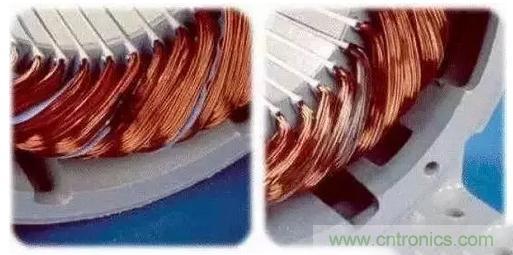

1、新线圈图片

2、缺相

缺相就是电源的一相开路，主要原因为一相的保险丝熔断，接触器打开，或者一相电源线坏了。

星型连接（Y型连接） 三角型连接

上图为4极电机缺相烧坏图片，电机线圈对称烧坏就是缺相烧坏，星形接法缺相烧的话，2极电机只有2组线圈是好的，4极电机对称烧只有4组线圈是好；三角形连接缺相烧的话，2极电机对称烧2组线圈，4极电机对称烧4组线圈。

3、短路

以下图片说明电机失效是由污染物，磨损，振动等引起的。

相间短路 匝间短路

4、线圈接地

以下图片说明电机失效是由污染物，磨损，振动等引起的。

电机槽口击穿 槽间击穿

5、过载

电机超负荷使用会引起电机过载。

注意：欠电压和过电压都会造成绝缘破坏，引起过载。

6、转子锁死

这种情况会使电机大量发热，很可能是由于电机频繁启动或者经常反转造成。

7、三相电压不平均

电压不平均会导致绝缘损坏，原因可能是电源不稳定，接线没接好。

注意：百分之一的电压不平均会导致电流百分之六到十的不平衡。

8、电涌

下图所示情况一般是由于电涌引起的。电涌可能由电网，雷电，电容等电设备引起。
