两类共模电感到底谁更厉害
品慧电子讯市面上常见的共模电感一共有两种，一种是UU型的共模电感，一种是环形的共模电感，这两种电感如何取舍一直以来都是许多电源工程师非常纠结的事情，今天我们就要讨论一下这两种共模电感之间的取舍关系。

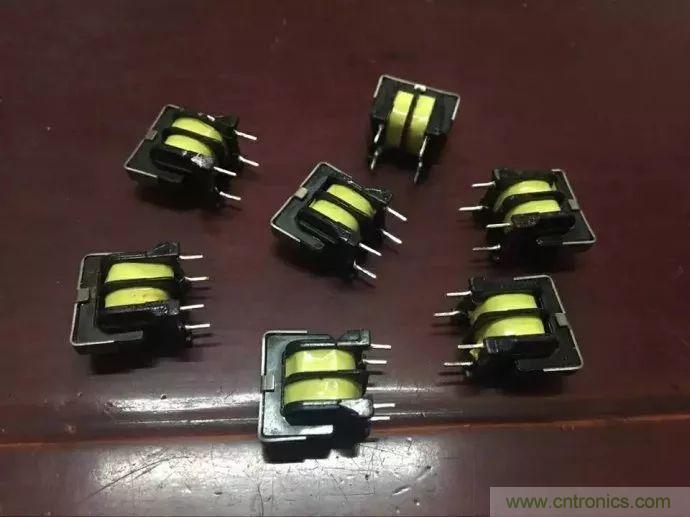

这种是所谓的UU型共模电感，它的特点有如下几个
第一，价格便宜
第二，制造简单，只需要简单的机器就能绕制
第三，耐压高
第四，体积相对于磁环要大
第五，电感的电流要比磁环小
第六，有底座安装方便
第七，有漏感问题
这就是常见的磁环共模电感，说完了UU我在来介绍一下磁环电感的特点。
第一，价格贵
第二，体积小，可以在T6（外径6mm）这个尺寸的体积下做出100uh的共模电感。
第三，需要适配底座，这样价格就更贵了
第四，制作的时候需要飞梭，制造工艺复杂
第五，特性完美不存在漏感，磁饱和等问题
第六，通过电流大
第七，耐压不易做高
理解了这些我们在来看看现实世界中这两种共模电感的频率特性曲线

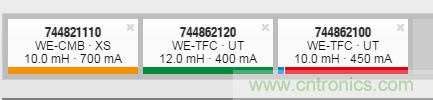

这里我一共选用了wurth旗下的三款共模电感，
● xs尺寸的10mh环形共模电感744821110
● UU9.5的UU型12mh共模电感744862120
● UU9.5的UU型10mh共模电感744862100
大家有注意到电流量了吗？
环形有700ma而uu型的只有450ma和400ma
为什么要加一个12mh的共模电感比较呢？原因很简单，UU型同样电感值的共模电感频点要比环形的高啊。电感量需要加大到12mh才能和10mh的环形共模电感相比较。ok所以只能这样降额比较了，说一下一般情况下是磁芯体积越大，同样电感值的补偿频点越低，补偿的db值越大。xs已经是wurth下最小的电源用磁环共模电感了。比UU9.5小掉好大一圈呢。

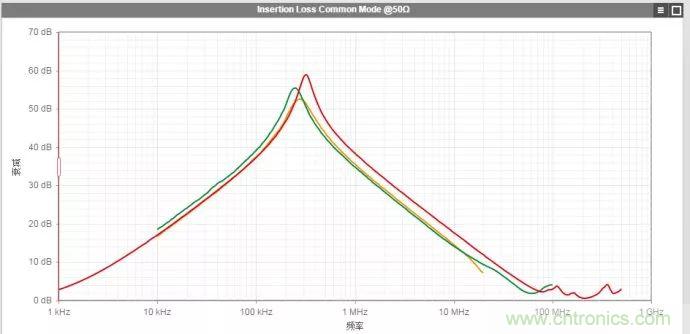

UU的补偿值大，但是频点高

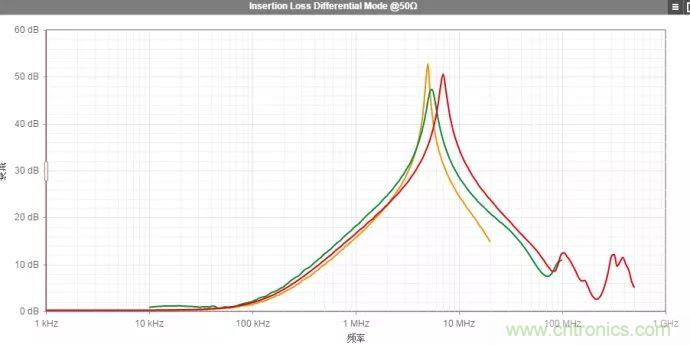

这张图再次验证了这个观点，不过需要注意的是，一般共模电感更看重频点，其次才是补偿量。
明白了这些，如何按照自己的需求选用这两种共模电感，大家应该很清楚了吧。
