用牙签也能测量AC-DC电源插头内径？！

品慧电子讯对于墙贴式AC-DC交流转直流电源，怎样做正确的替代？除了确认众多厂家的不同电源，其中一个难点是电源接头部分的内径到底是多少？

不同品牌电源圆形插头的内径大小实际上有少许不同——有些插头内径是2.1mm的, 有些插头内径是2.5mm——如果一不留神, 很有可能会选错料。

技术人员在平时的工作中时也常被问及这样的问题 ——对于墙贴式AC-DC交流转直流电源，怎样做正确的替代?除了确认众多厂家的不同电源，其中一个难点是电源接头部分的内径到底是多少？

更使人抓狂的是，其中两款最常见接头居然外径还都一样：1）2.1 mm 内径x 5.5 mm 外径；2）2.5 mm内径 x 5.5 mm外径。

显然，用一把尺子或者游标卡尺（如果手边有的话）来准确测量或辨别2.1mm或者2.5mm的小孔内径是很难的。这就留给我们两个选择：

为了避免买错电源的尴尬，可以买一个电源的同时，一并采购一个接口转换头（2.1转2.5头，或者2.5转2.1头）

也可以了解一些确认接头内径的小窍门。注意：在实践过程前务必确保电源处于关闭状态！

这些小窍门需要使用一些我们随手可得的小道具：

道具一：牙签

大多数圆形牙签的直径制程标准都在2.1mm到2.2mm之间，所以把牙签塞进2.1mm内径的接口，牙签应该会和接口吻合而且不会掉出；而如果将牙签放进2.5mm内径的接口孔洞，直立接头时牙签会很容易掉出。

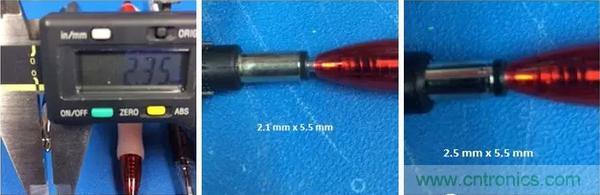

道具二：圆珠笔

圆珠笔头最粗外径一般在2.25mm到2.35mm之间。这就意味着圆珠笔尖整体塞不进2.1mm内径的接头，不过塞进2.5mm接头就完全没有问题。

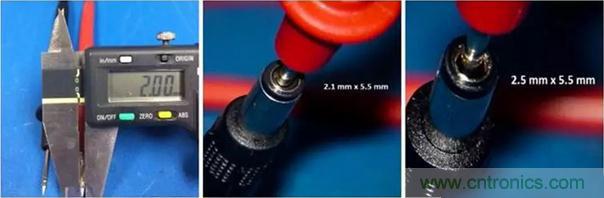

道具三：测试探针

这个技巧有点小窍门。大多数测试探针你会发现其直径都是2mm的，这也就意味着，2.1mm和2.5mm内径的接头都可以插进去。所以，就需要观察一下探针和孔洞内壁间是否有明显缝隙。测试探针插入2.1mm接头时孔洞内壁和测试表笔头间无明显间隙，但2.5mm接头和测试笔头就有明显缝隙。

来源：Digi-Key
