共发射极放大电路分析
品慧电子讯在共发射极放大电路中，输入信号是由三极管的基极与发射极两端输入的（在原图里看），再在交流通路里看，输出信号由三极管的集电极和发射极获得。因为对交流信号而言，（即交流通路里）发射极是共同端，所以称为共发射极放大电路。
一、共发射极组态基本放大电路的组成
共射组态基本放大电路如图所示。
共射组态交流基本放大电路
(1) 基本组成
三极管T--起放大作用。
负载电阻RC，RL--将变化的集电极电流转换为电压输出。
偏置电路UCC(Vcc)，RB--使三极管工作在线性区。
耦合电容C1，C2—起隔直作用，输入电容C1保证信号加到发射结，不影响发射结偏置。输出电容C2保证信号输送到负载，不影响集电结偏置。
(2) 静态和动态
静态—ui=0 时，放大电路的工作状态，也称直流工作状态。
动态—ui≠0 时，放大电路的工作状态，也称交流工作状态。
放大电路建立正确的静态，是保证动态工作的前提。分析放大电路必须要正确地区分静态和动态，正确地区分直流通路和交流通路。
(3) 直流通路和交流通路

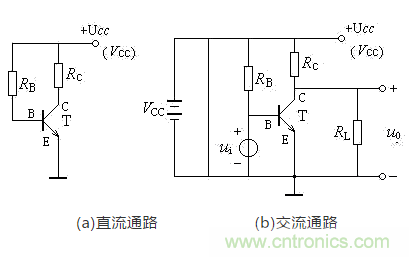

放大电路的直流通路和交流通路如下图中(a)，(b)所示。
直流通路，即能通过直流的通路。从C、B、E向外看，有直流负载电阻、 Rc 、RB。
交流通路，即能通过交流的电路通路。如从C、B、E向外看，有等效的交流负载电阻、 Rc//RL、 RB。
直流电源和耦合电容对交流相当于短路。因为按迭加原理，交流电流流过直流电源时，没有压降。设C1、 C2 足够大，对信号而言，其上的交流压降近似为零，在交流通路中，可将耦合电容短路。
基本放大电路的直流通路和交流通路
二.静态分析
1、静态工作状态的计算分析法
根据直流通路图5-2(a)可对放大电路的静态进行计算
IB、IC和UCE这些量代表的工作状态称为静态工作点，用Q表示。
2、用图解法求静态工作点

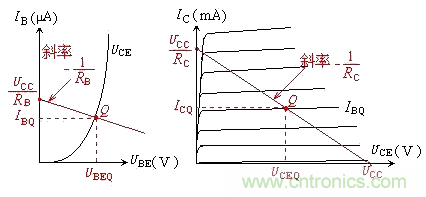

放大电路静态工作状态的图解分析如下图所示。
（1） 在输出特性曲线X轴及Y轴上确定两个特殊点—UCC和UCC/Rc,即可画出直流负载线。
（2）由式UBE =UCC-IBRb 在输入特性曲线上，作出输入负载线，两线的交点即是Q。
（3）得到Q点的参数IB、IC和UCE。
放大电路静态工作状态的图解分析
3. 动态分析
微变等效电路法和图解法是动态分析的基本方法。
(1) 微变等效电路的建立
① 三极管等效为一个线性元件。
② 对于低频模型可以不考虑结电容的影响。

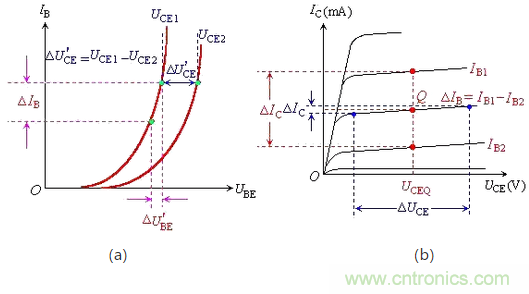

晶体管的输入、输出特性曲线见下图(a)、图5-4(b)。
其输入回路的等效电路如下图所示。
(2) 动态性能指标计算

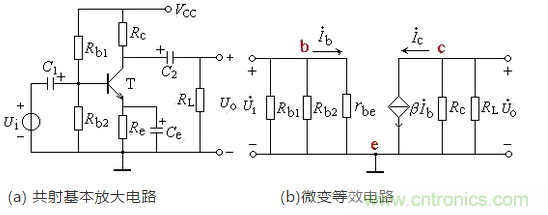

共发射极交流基本放大电路如下图(a)所示。
共射放大电路及其微变等效电路
电压放大倍数Av
Av = = -βRL'' / rbe
输入电阻ri
ri = = rbe // Rb1// Rb2≈rbe = rbb'' +(1+β)26 / IE =300Ω+(1+β)26/ IE
输出电阻Ro
Ro = rce∥Rc≈Rc
