电磁兼容之传导发射测试介绍

品慧电子讯传导发射（Conducted Emission）测试，通常也会被成为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示，灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。

传导发射测试

1. 传导发射测试标准：

CISPR22（ITE），CISPR14-1（家电和工具），CISPR13（AV），CISPR15（灯具），CISPR11（ISM），其他产品及产品类标准都是引用以上标准的测试方法，以引用CISPR22居多。

2. 传导发射测试方法：

1) 传导发射测试仪器和设备：接收机、LISN（线路阻抗稳定网络，或叫AMN人工电源网 络）、模拟手、被动电压探头、电流探头（与电流探头配合使用的CDN，容性电压探头）、DIA（断续干扰分析仪，用于测试CISPR14-1中的断续干扰）、测插入损耗的一整套设备等，当然，PC也不可少，听说老外的资深工程师是直接手动用接收机测，汗一个。

接收机、DIA需要遵循CISPR16-1-1的要求，其他辅助设备需要遵循CISPR16-1-2的要求。

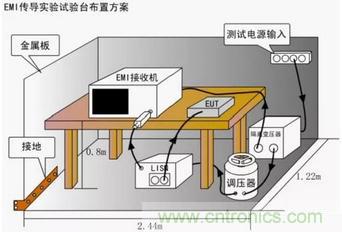

2) 传导发射测试布置：分台式与落地式，台式设备离LISN 80cm，离接地平板40cm（这里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地内墙），落地式设备离接地平板距离随不同标准有不同的偏差允许，CISPR14-1,15里面是10cm +/- 25%，13里面是up to 12mm，22里面是up to 15cm, 11里没有明确距离，只说了需要与接地板用绝缘材料隔开。辅助设备的布置也随测试标准的不同有出入，CISPR22中辅助设备离主设备10cm，相互之间的互联线至少离接地平板40cm。手持II类设备需要包模拟手。CISPR15中自镇流荧光灯需要罩在一个辅助锥形金属罩里。

测试布置在不同的标准里面都有很直观的布置图给出，一目了然，描述起来反而说不清楚，呵呵。

3) 传导发射测试频段：大多是150kHz-30MHz，CISPR15是例外（骚扰电压9kHz-30MHz，插入损耗150kHz-1,605kHz）。

4) 传导发射测试限值：随不同标准，不同的产品分类（Group 1/2, Class A/B）而限值不同。

5) 传导发射测试过程：

a) 交/直流电源端骚扰电压：这个最常见，将电源插头连到LISN上，接收机RF输入连到LISN的RF输出（可能中间会插入RF衰减器或脉冲限幅器），切换LISN的L/N开关来选择测试电源线的对地共模骚扰电压。

b) 断续干扰：CISPR14-1及一些引用CISPR14-1的标准有要求。通常使用断续干扰分析仪，配合LISN测量。标准也允许用示波器与接收机的组合来替代。示波器观察骚扰持续时间，接收机观察骚扰电平幅度。

c) 负载端骚扰电压：CISPR14-1、CISPR15和CISPR11中有要求。使用被动电压探头，将需要测试的负载线绝缘剥开，直接用探头连接收机测量负载线导线端子对地的骚扰电压。补充一句，如果设备额定电流过大，没有合适的LISN可用，也可以直接用电压探头来测量电源端的骚扰电压。

d) 通讯线骚扰电压/骚扰电流：CISPR22中提及。针对不同类型的通讯线有不同的测试方法。Annex C有详细描述，Annex F有各种方法的优缺点分析。主要是依靠电流探头与CDN、150欧姆接地电阻、容性电压探头的不同组合来测试不同类型的通讯线缆，需要保证的前提是测试线缆的对地阻抗是150欧姆。结果可以直接用骚扰电流dBuA表示，也可以换算成骚扰电压dBuV表示，换算阻抗是150欧姆，也就是两者量值相差44dB。

e) 插入损耗：CISPR15提到。使用RF正弦波发生器经过平衡/不平衡转换器、模拟灯、LISN，最后用接收机测量比较电压来得出插入损耗的数值。

3. 传导发射测试结果判定:

这个简单，接收机检波器的测量值（QP/AV）分别与限值线比较，低于限制线PASS，高出FAIL。

4. 传导发射测试注意事项:

传导测试因为是对地的共模骚扰测量，因此关键在测试布置上，布置没问题了用接收机测就行了，而布置上的差异会导致结果的出入。
