数控设备电磁兼容几个常见注意事项

品慧电子讯要实现设备的稳定运行，需要我们在安装设备成柜时就要遵守一些规范，否则就会引发一些问题。现在就几点常见电磁兼容的注意事项，和大家聊一聊，希望对您有所帮助。

数控设备安装、使用时，我们经常会被要求做好EMC措施。那么，什么是EMC呢？EMC表示电磁兼容性，当干扰放射性（发射电平）和抗干扰性（免疫性）相互影响时，要规定电磁兼容性，即设备本身需要满足EMC的标准要求，既不影响其它设备也不受其它设备影响。以下分析数控设备电磁兼容常见注意事项：

1. 做好等电位连接

这一条比较重要，具体要求是每个部件都要可靠的接到PE排，而且PE线径一定要符合标准，不能太细。在数控设备使用时还有一种常见的情况，当两个24V直流电源一起使用时，需要将两个电源的0V联通起来，以保证输出电压等电位。

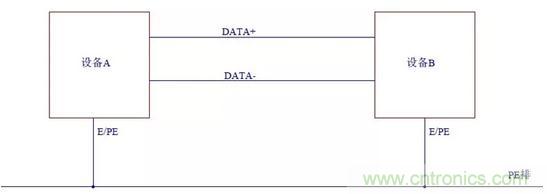

如下图所示，如果两个设备的零电位没有很好的连接，即使设备A输出的电压信号是稳定的，当设备B的输入端接收到时也会变为不稳定的。

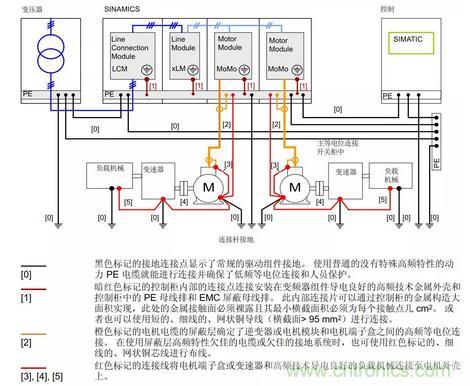

互相通信的设备也是一样的，如果各自的零电位不一致，会导致信号幅值超差，不能正常通讯，具体表现为偶发通讯中断和通讯端口损坏等故障，下图为常见的电柜内等电位接地示意图。

2. 动力电缆和信号电缆分开布置

两根平行放置在一起的导线可以等效为一个电容，如果导线传输交流电时就会等效于接了电阻，交流电频率越高，等效电阻就越小。就会有感应电流产生，因为通常通讯等信号电缆传输的都是比较弱的电信号，感应电流就容易导致传输信号不稳定和模块的通讯端口损坏。

为了消除感应电流的影响，动力电缆和信号电缆尽量分开布置，如果有线路交叉时，垂直布置，再有尽量使用屏蔽电缆，屏蔽层接到地排或者模块的金属部分，干扰电流就会从地排释放掉。

3. 零线和地线的连接

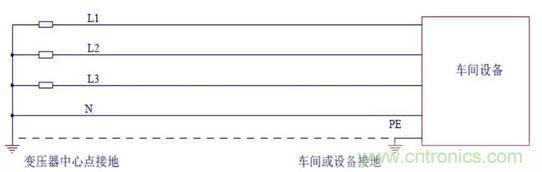

我们常用的供电网络是3相5线制的，有零线和地线，零线是从变压器的中心点接地后引过来的，零线通常是在车间或者设备侧接地的。虽然都是接地的，但是因为3相负载会不平衡，和接地点有接地电阻，所以零线有时会带电，不能把零线当地线用。

关于具体的细则，大家可以查阅相关设备的电磁兼容手册，您可扫描如下二维码或点击阅读原文下载西门子运动控制EMC安装指南手册。

来源：Siemens数控技术应用 作者：邹连军
