正反转电路需要哪些元件？

品慧电子讯：正反转电路最主要的元件是接触器，其他还包括按钮、熔断器、热继电器、断路器等。接触器的接线柱很多，但其实只有三类：常开触点、常闭触电和线圈。

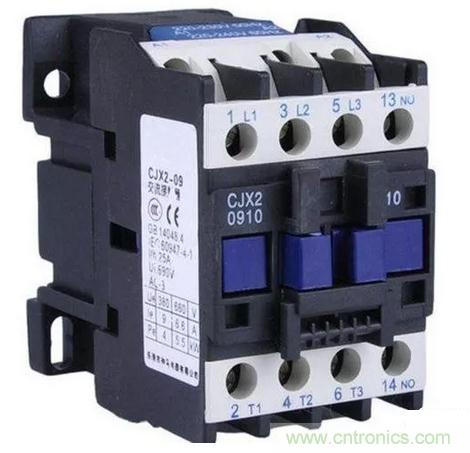

最主要的元件是接触器▼

接触器的接线柱很多，但其实只有三类：常开触点、常闭触电和线圈。

线圈通电与否，决定了常开触点和常闭触电的状态——线圈不通电时，常开触点断开，常闭触电闭合；线圈通电时，常开触点闭合，常闭触电断开。

常开和常闭在接触器上的标识为NO和NC，很多人容易将二者混淆，这里告诉你们一个好记的方法：O就是Open（开），C就是Close（闭）。

线圈的接线柱标识为A1（进线）和A2（出线），有些接触器上面会有两个A2，这只是为了接线方便，使用时任选一个A2进行接线即可。

接触器上的L1，L2，L3和T1，T2，T3是接触器常开触点，L是进线，T是出线。这种常开触点需要接在主回路中——也就是直接为电动机提供电源。它与标识为NO的常开触点没有区别，之所以要区分开，纯粹是为了好区分主回路和控制回路。

按钮

按钮有三种——启动按钮、停止按钮和互锁按钮。所有按钮都有一个特点，就是按下按钮后内部发生改变（原本断开的现在闭合，原本闭合的现在断开），松开手以后按钮会自动恢复原状（原本断开的就恢复断开，原本闭合的就恢复闭合）。

启动按钮原本是断开的，停止按钮原本是闭合的。互锁按钮中有一对接线柱处于常开状态，一对处于常闭状态，按下后，常开闭合，常闭断开，松开后恢复原状。

保护装置

过载（短路）保护：熔断器、热继电器、断路器。

主回路

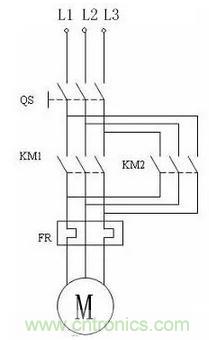

主回路是为电动机提供电源的，我们先来看一下▼

图中的QS是断路器，FU是熔断器（这个图没有FU，下面的图中会出现），FR是热继电器，都是保护元件，我们不需要管它。

注意看KM1和KM2的相序，当接触器常开触点KM1闭合后，接在电动机上的相序是（从左至右）L1，L2，L3；当另一个接触器的常开触点KM2闭合后，接在电动机上的相序是（从左至右）L3，L2，L1。上文已经说过了，改变相序就能改变电动机的转动方向。因此，KM1闭合和KM2闭合，两次电动机转动的方向是相反的。
