漏电保护器的保护原理和保护范围

品慧电子讯：漏电保护器，即漏电开关，也叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能。以下将介绍漏电保护器的保护原理和保护范围。

漏电保护器的保护原理

如图1所示，漏电保护器正常工作时，因未漏电，故只有零线和火线有电流流动，即i1不存在，i0=i2，通过图2分析得知，由于零线和火线电流大小相等，方向相反磁场相互抵消，故磁芯不生产耦合磁场，图4的检测线圈不生产感应电势，控制电路不动作；当有漏电发送时，i1电流存在，火线电流i0=i1+i2,零线电流为i2，火线电流大于零线电流，不对称，故磁芯有耦合磁场传递到检测线圈那，检测线圈产生感应电势，导致控制电路动作切断电源。

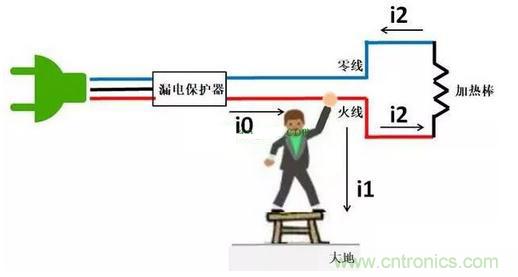

图1：电流导向图

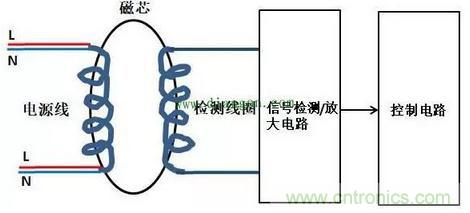

图2：电流对称检测原理

通过以上描述保护原理得知，漏电保护器主要有两个参数要注意，一个是动作电流参数，即电流i0和i2相差多大值时开始切断电流；另一个是动作时间参数，即从开始检测到漏电动作电流到切断电源的时间。购买时注意选购合适的参数。

漏电保护器的保护范围

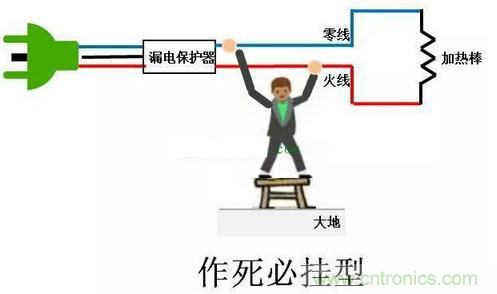

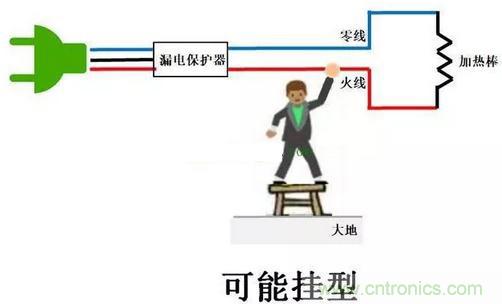

漏电保护器的保护范围仅限图2漏电情况所示，图1为作死必挂型，漏电保护器会见死不救，对你无动于衷的。请注意，即便是图2漏电情况，虽说漏电保护器会保护跳闸断电，也不能绝对确保人员安全（视个人体质情况来定），因为漏电保护器有个延时跳闸和动作电流阈值，所以严格来讲，漏电保护器仅仅是降低漏电出现的安全事故概率，不能100%绝对保护漏电安全，即便如此，漏电保护器的存在仍不可或缺。
