手持终端的电源管理系统模型介绍

品慧电子讯以下介绍电源管理系统的3种模型的优缺点对比分析，这3种模型分别是：分立电源管理系统，充电IC充当部分管理的方式，PMU管理方式。

下图为一般电源管理系统，原始分立电源管理系统，模型一：

或者，

充电IC充当部分管理的方式（模型二）

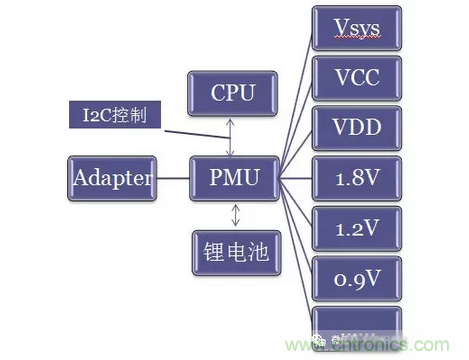

PMU管理方式（模型三）

1）分立电源方案：缺点，器件数量多，占PCB面积多。优点，器件替代较多，容易寻找货源，输出电源容易设计，比较灵活。

2）PMU方案：缺点，PMU转换效率差，散热较差，输出电压的带载能力差，供货资源少。优点，集成度高，器件数量少，占PCB面积少，多电源输出。

3）未来电源管理为智能的管理方案，可通过I2C等通讯方式实现整个电源的设置及监控，使电源更加准确的输出和健康状态的监控，效率更高。

充电IC的介绍

•锂电池现在是移动终端中必备模组。

•有单节、双节、多节设计

•不同的充电IC适用不同的要求

•常用的充电IC：例如，MPS的MP6215、MP6225等，为基础的充电方案。

•在电源系统中，如模型一，只能供电池充电，电源管理、控制，只能通过外搭电路控制。

•缺点：器件多，占用CPU的I/O端口多，智能化低。

•优化的充电IC，例如：TI的BQ24725A等。

•为模型二，可提供充电功能、监控、设置、路径管理等。

•基本实现充电和供电、供电路径控制管理，实现初步智能化

•有的PMU中带锂电池充电功能，一般为单节锂电池，采用DC-DC BUCK方式，可实现一般电流的充电。

•有PMU可实现输出电流的控制监控，部分电源路径管理。

•缺点，充电电流有限，充电电压固定，电池相关健康参数无法获得。

DC-DC、LDO

•Vsys转换为我们所需要的通用电源5V、3.3V、1.8V、1.2V、0.9V等，一般小系统的电源有3.3V、1.8V、1.2V、0.9V，有的也有1V等，不同的平台不同，根据具体需求设计。

•稍大电流的电源采用DC-DC。•DC-DC中有boost和buck方式，即：升压、降压方式。

•电流要求不大的电源，采用LDO。

•DC-DC，设计电流较大，输出电压灵活，效率较高，器件较多，一般需要外部电感和电容，有的需要上下MOS使用PWM。

•LDO器件小、少，输出电压固定，电流较小。
