汽车用方向盘转角传感器系统技术方案

品慧电子讯本实用新型专利技术属于汽车电子传感器领域，具体是一种汽车用方向盘转角传感器系统。包括套在方向盘转动轴上的光电编码器和主控单元，所述主控单元包括DSP控制器、RS422接口芯片、光电编码器接口、CAN收发器和通讯网络接口，所述光电编码器依次通过所述光电编码器接口、RS422接口芯片与所述DSP控制器电气连接，所述DSP控制器通过所述CAN收发器与所述通讯网络接口电气连接。

本实用新型专利技术的有益效果是：传感器系统通过光电编码器获得方向盘转动的角度，通过主控单元将编码器输出的电信号转换成角度值，再通过CAN收发器发送给汽车车载网络，具有测量精度高、结构简单、抗干扰能力强等优点。

技术介绍

方向盘转角传感器是汽车转向系的重要组成部分，同时也是汽车ESP（ElectronicStabilityPro?gram）系统的组成部分，现有的方向盘转角传感器以霍尔式为主，这种类型的传感器属于磁敏元件，在复杂的磁场环境中容易受干扰，且这类传感器精度不会很高，量程也比较小。

技术实现思路

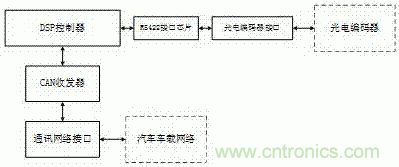

本技术的目的在于克服以上存在的技术问题，提供一种汽车用方向盘转角传感器系统。为实现上述目的，本技术采用如下的技术方案：一种汽车用方向盘转角传感器系统，包括套在方向盘转动轴上的光电编码器和主控单元，所述主控单元包括DSP控制器、RS422接口芯片、光电编码器接口、CAN收发器和通讯网络接口，所述光电编码器依次通过所述光电编码器接口、RS422接口芯片与所述DSP控制器电气连接，所述DSP控制器通过所述CAN收发器与所述通讯网络接口电气连接。进一步地，所述DSP控制器采用TMS320C2834X芯片。进一步地，所述光电编码器采用EPC-755A光电编码器。进一步地，所述RS422接口芯片采用MAX1490芯片。进一步地，所述CAN收发器采用PCA82C251芯片。本技术的有益效果是：传感器系统通过光电编码器获得方向盘转动的角度，通过主控单元将编码器输出的电信号转换成角度值，再通过CAN收发器发送给汽车车载网络，具有测量精度高、结构简单、抗干扰能力强等优点。附图说明图1：本技术主控单元的电路结构框图。图2：本技术光电编码器的安装结构示意图。具体实施方式下面结合附图及实施例对本技…

【技术保护点】

一种汽车用方向盘转角传感器系统，包括套在方向盘转动轴上的光电编码器，其特征在于：还包括主控单元，所述主控单元包括DSP控制器、RS422接口芯片、光电编码器接口、CAN收发器和通讯网络接口，所述光电编码器依次通过所述光电编码器接口、RS422接口芯片与所述DSP控制器电气连接，所述DSP控制器通过所述CAN收发器与所述通讯网络接口电气连接。
